户外炭烤烧烤炉金属支架结构

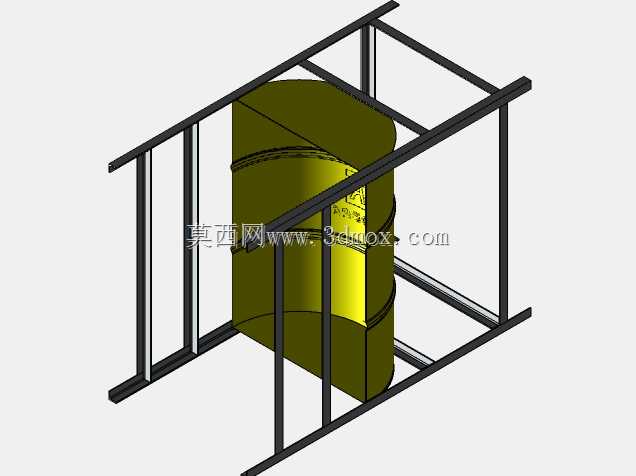

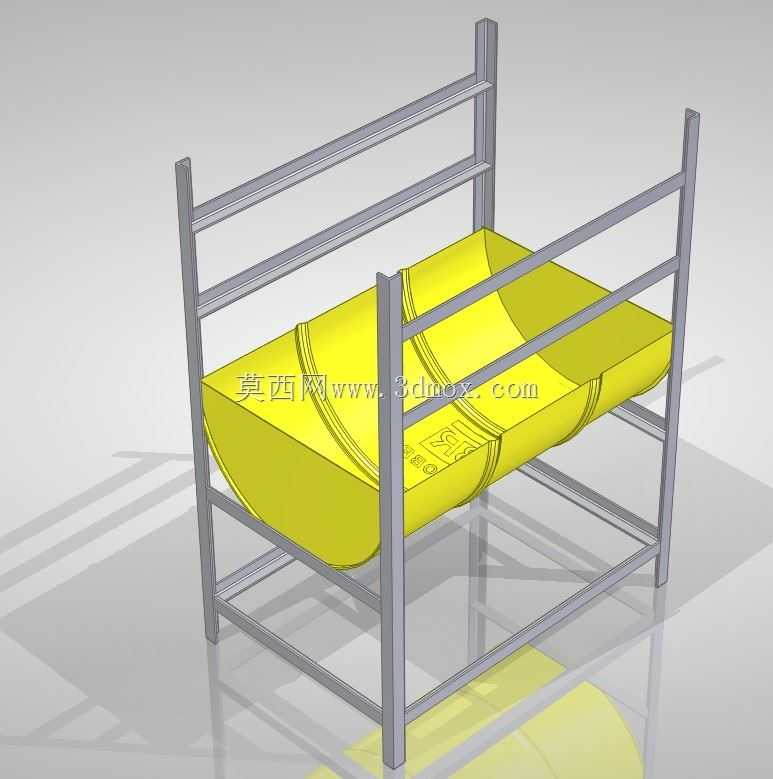

　　这套结构面向户外聚餐、营地餐饮、庭院烧烤和小型商用摊点的炭烤作业场景，核心由灰色方管焊接机架与黄色弧形炭槽承托体两部分组成，整体采用开放式框架布局，没有封闭罩壳，便于炭火通风、食材取放和后期清灰维护。机架部分以矩形钢管拼焊成立体支撑框架，四根竖向立柱承担主要竖向载荷，底部设置纵横连接杆形成落地矩形边界，上部通过多层横杆围合出防护与限位区域；杆件交接处按正交方式布置，焊缝位置集中在立柱与横梁的贴合端面，建模时可按连续角焊缝预留焊脚空间，实际制作中也便于采用工装定位后批量点焊、再满焊校正。黄色承托件为半开放弧形槽体，截面呈下凹圆弧形态，能够把木炭、炭灰和滴落油脂限制在槽内，避免炭火直接外漏；槽体外侧带有加强翻边和分段弧形压型，

　　既提高薄板件的抗弯刚度，也为放置烤网、串架或烤盘提供上部支撑边。槽体通过中部竖向支杆与两侧框架连接，安装后炭槽离地高度符合人工站立操作区间，下方留出通风和接灰空间，背部高出于槽面的栏杆可作为挡风、挂置工具或限制烤网后移的辅助结构。从布置边界看，设备占地以底部框架外缘为准，长宽方向需预留人员翻面、加炭和清理通道，高度方向以后立柱顶端为最大轮廓，运输时可整体焊接固定，也可将炭槽做成可拆卸件以减小包装体积。设计思路上优先保证受热区域与支撑框架的功能分离：炭槽集中承受热辐射和油污，机架负责承载与稳定，杆件间距经过权衡，过密会增加重量并阻碍空气流通，过疏则会降低侧向防护和烤网支撑可靠性。弧形槽底相较平底结构更易聚拢木炭，使热量集中在食材下方，

　　同时减少炭粒向两侧滑动；槽壁预留的通风间隙可配合底部进风维持炭火燃烧。对于结构建模人员，需重点控制方管下料长度、立柱垂直度、槽体曲面与支架的干涉关系，以及高温件和人手常接触部位之间的距离；落地脚端可预留脚垫或膨胀固定孔，以适应硬质地面和户外临时摆放两种使用方式。
