电机轴气动夹紧反驱测试工装结构

　　这套结构面向电机出厂性能检测与实验室反拖测试场景，主要解决小中型电机在空载反电动势测试、转子阻力矩检测、空载损耗测试工序中的快速装夹与同轴驱动问题。产线检测工位以往多采用手动压板配合联轴器锁止，每次换型都要反复打表找正，单台装夹耗时久，且操作人员锁紧力度不一致，容易出现轴端夹持偏心、联轴器别劲的问题，直接导致反电动势采集波形失真，测试数据离散度偏大。该工装将待测电机的轴向定位、轴端夹紧、动力对接三个动作整合在同一底板基准面上，底板采用厚钢板铣削加工，各安装面一次装夹完成精加工，平面度与平行度控制在0.02mm以内，从基础件层面消除拼接累积误差。

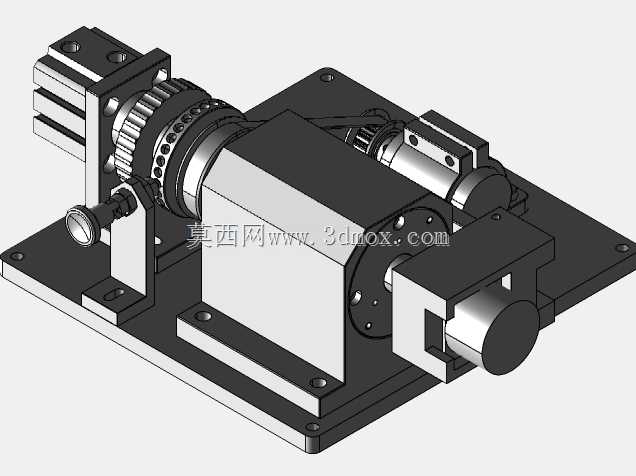

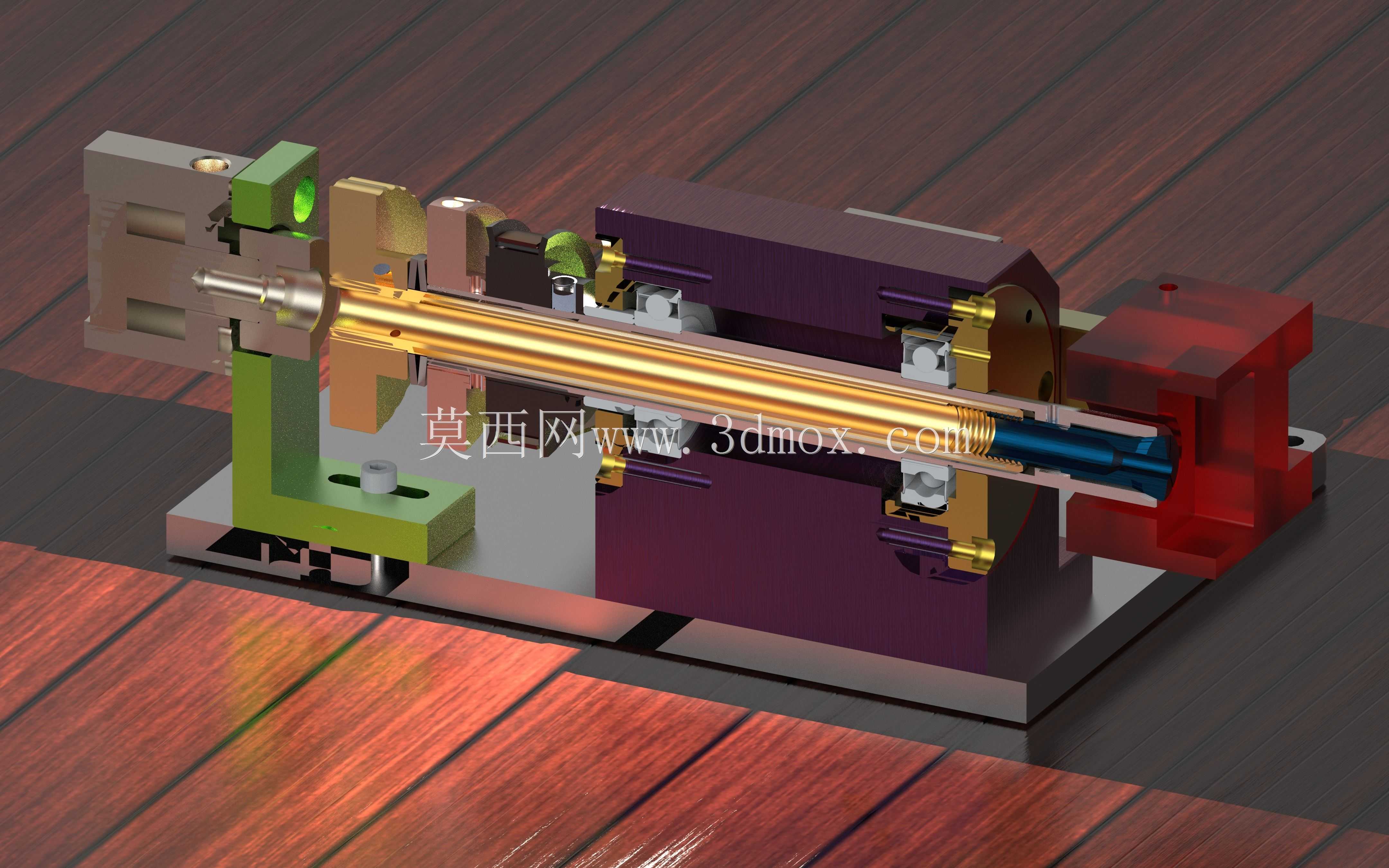

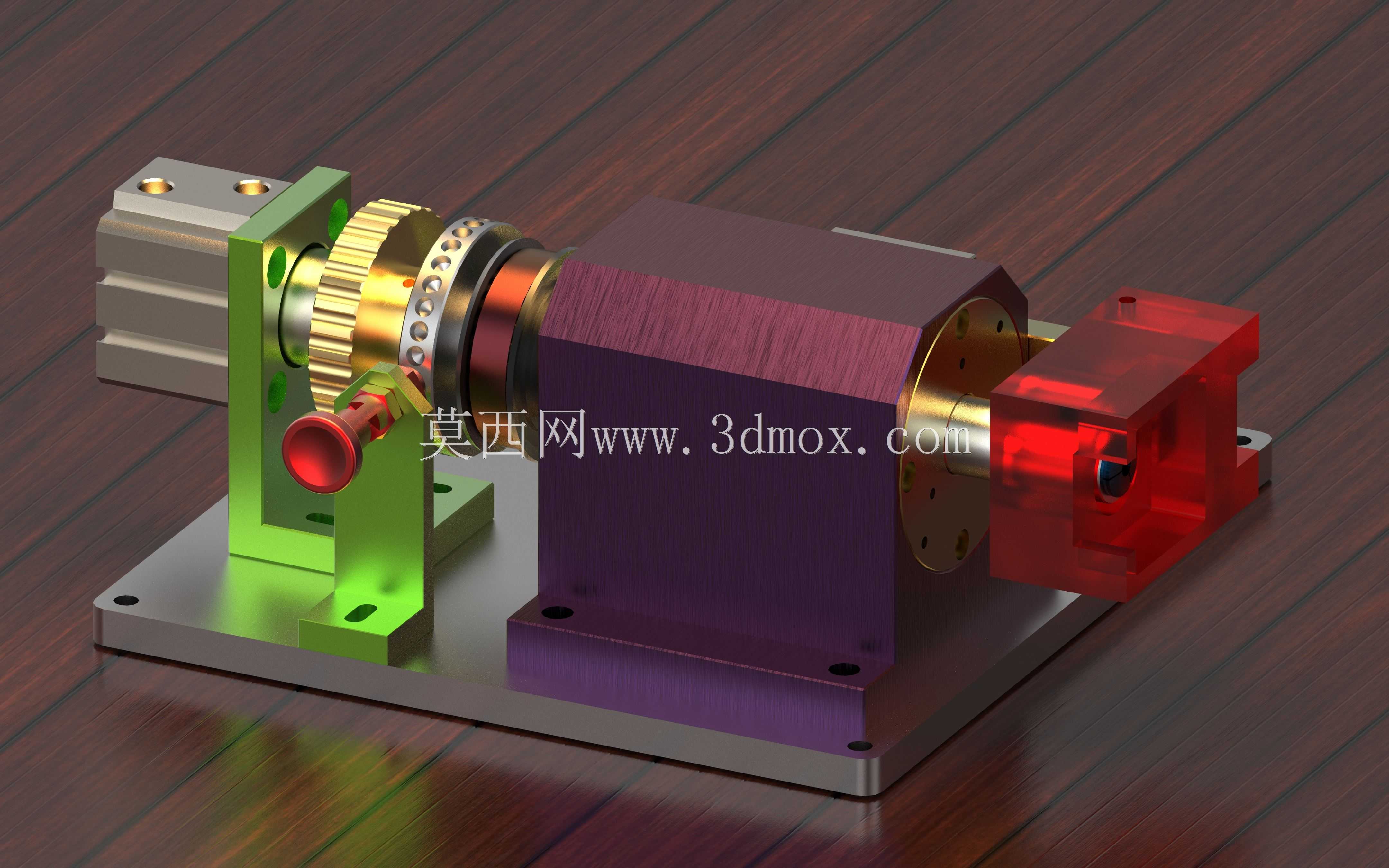

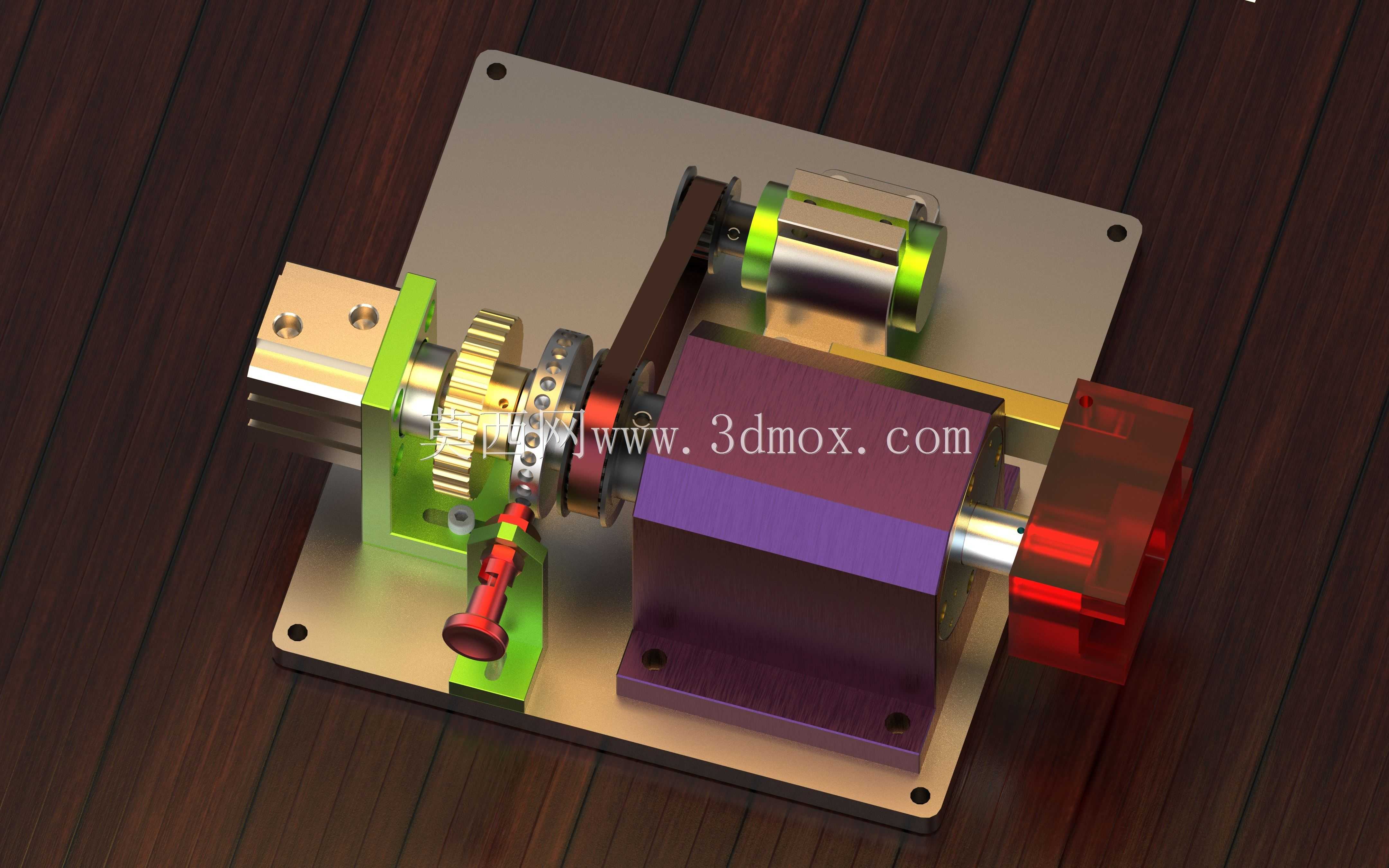

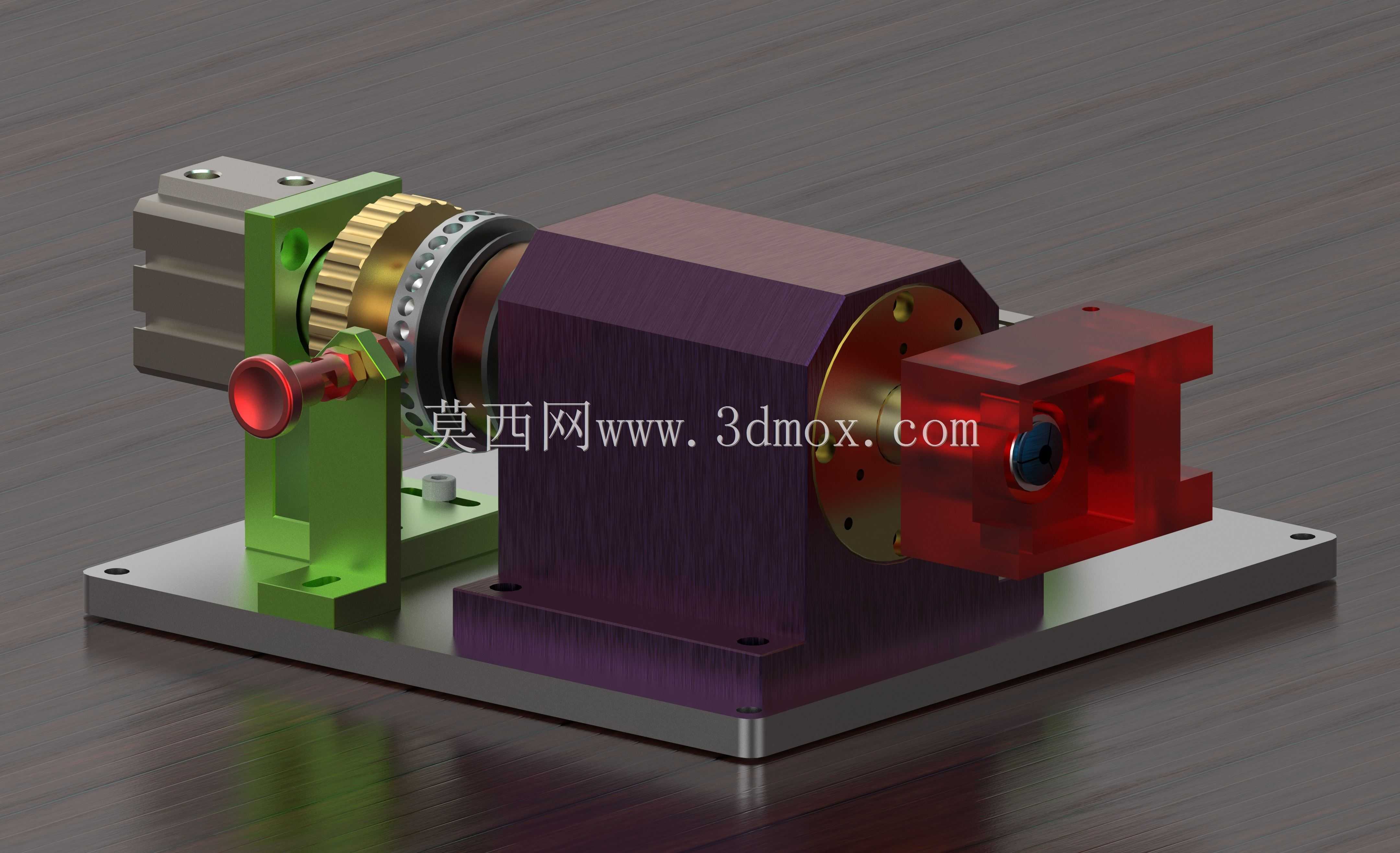

　　从布局上看，左侧为气动夹头安装座，采用立式折弯支撑板结构，底部设置两条长条形腰型安装孔，可沿底板导轨方向调整夹头与电机轴端的间距，适配不同轴伸长度的待测电机；夹头内部采用三瓣弹性夹套结构，气缸动作时拉动夹套轴向移动，迫使夹套径向均匀收缩抱紧电机输出轴，夹持力随气源压力线性可调，针对不同直径轴段只需更换对应规格夹套，换型过程无需拆卸主体支座。右侧为待测电机定位区，设置L型可调挡块与快速压块，电机放入后靠侧面定位面贴紧，扳动压块即可完成电机机身固定，挡块上预留多组调节孔位，可兼容不同中心高的电机安装。中间传动段设置过渡连接盘与安全防护套，连接盘两端分别对接驱动端与被测轴，配合端面键传递扭矩，防护套罩住旋转外露段，避免测试过程中异物卷入。

　　设计过程中优先保证回转同轴度，夹头主轴与电机定位中心的同轴度公差设定为φ0.03mm，支撑板与底板之间设置定位销孔，装配时先穿锥销锁定位置再锁紧紧固螺栓，避免螺栓锁紧时部件偏移。气动回路配置节流阀与压力继电器，夹头未完全抱紧时设备无法启动旋转，从逻辑上杜绝带松夹运转的安全隐患。整体安装边界紧凑，底板四周预留固定通孔，可直接锁装在测试台架台面，不需要额外改造工位布局；夹头操作侧留出足够手部操作空间，电机吊装放入时无结构干涉。日常维护时，弹性夹套属于易损件，可从支座前端直接抽出更换，传动部位的轴承预留注油通道，长期运行后可定期补脂保养。该结构既可以搭配伺服电机作为主动反拖动力，也可连接磁粉制动器采集负载扭矩，适配电机生产线快速抽检、新品研发型式试验等多种工况，装夹动作全程由气缸驱动，操作人员仅需放置电机、启动按钮两个动作，单台工件装夹耗时大幅缩短，夹持一致性远高于手动装夹方式，有效降低测试环节的人为误差。
