80mm三爪自定心卡盘夹持工装结构

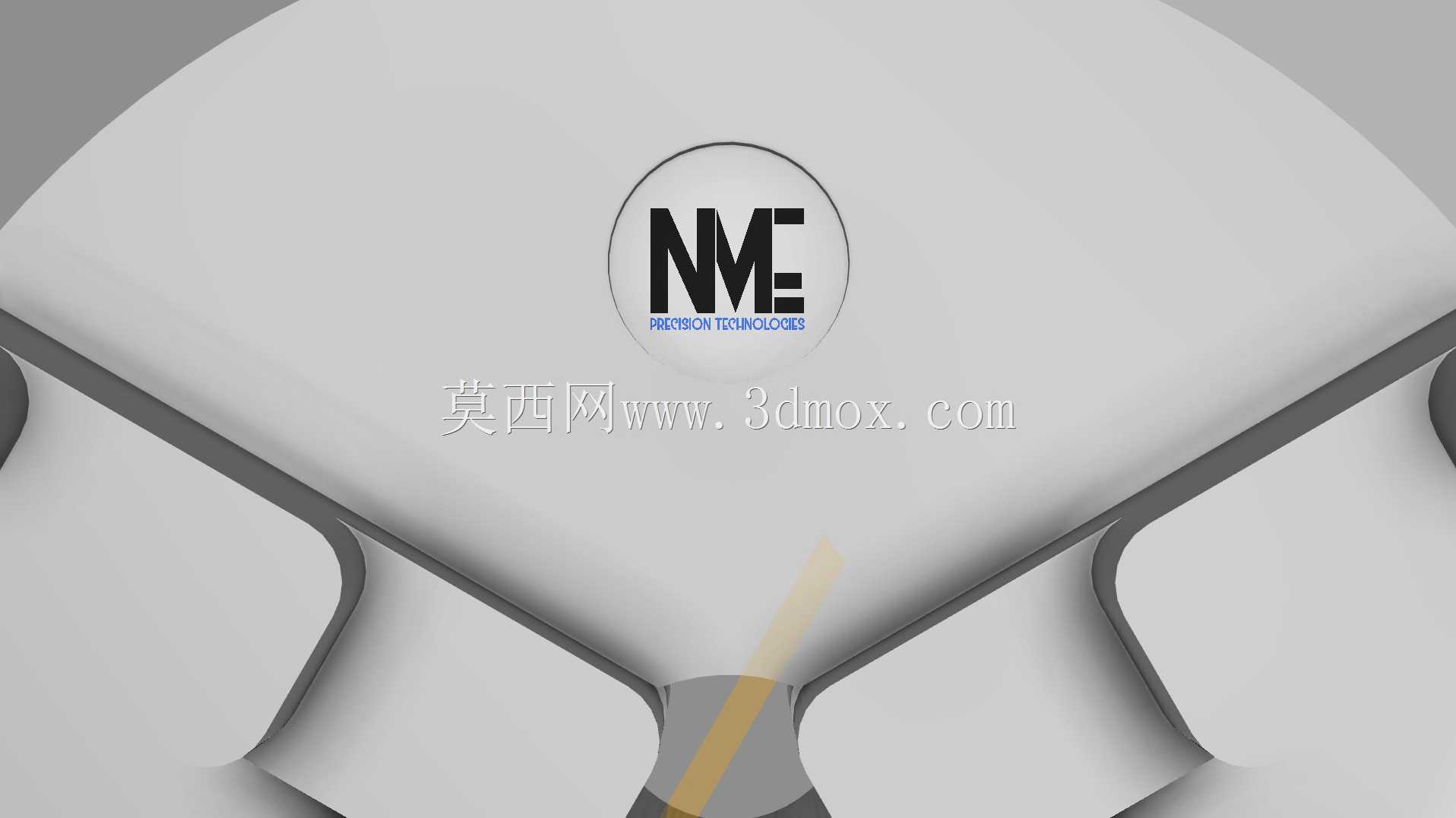

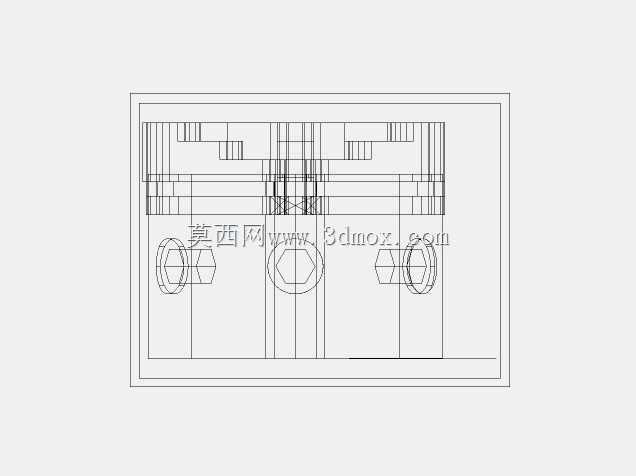

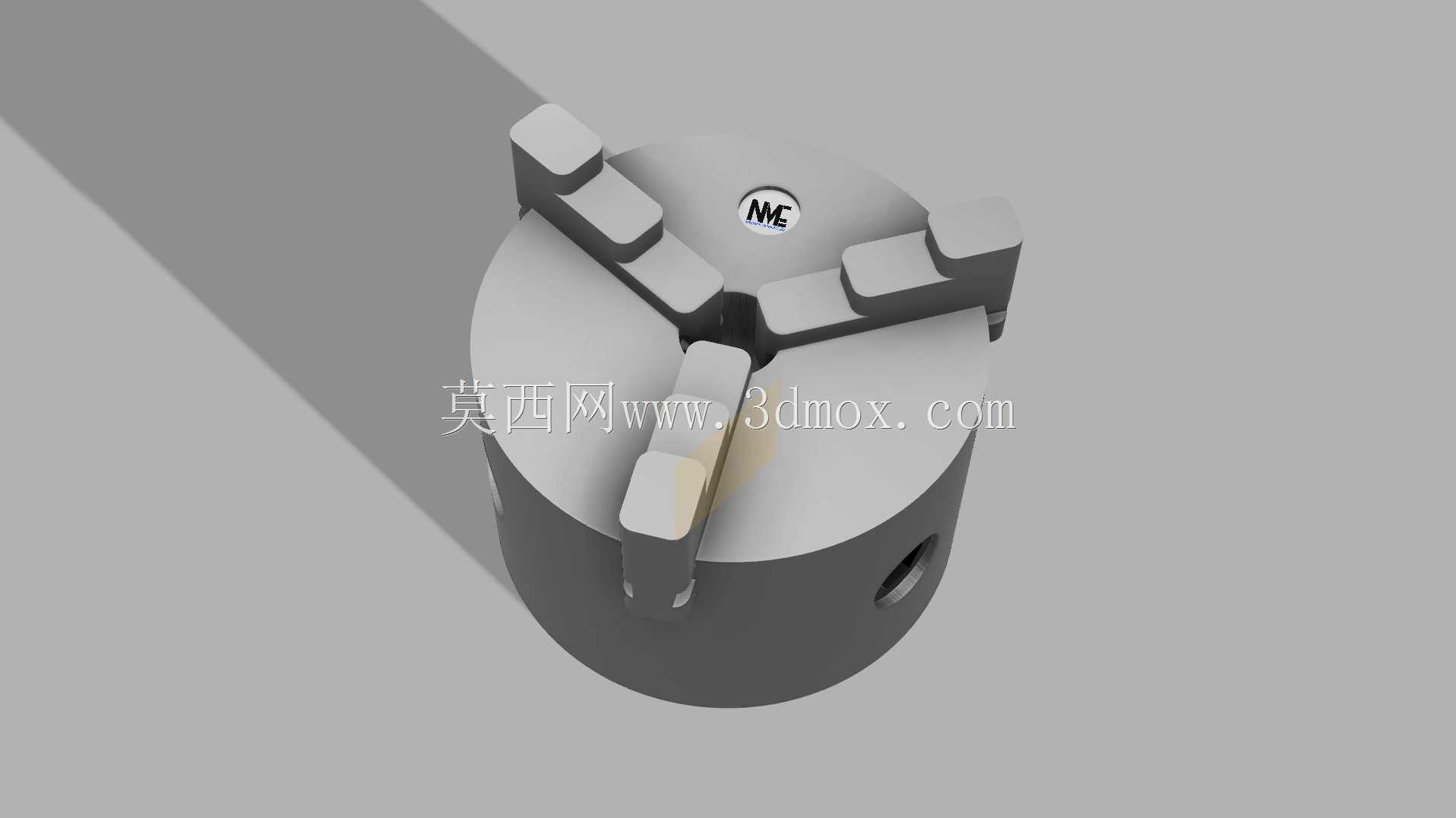

　　这套80mm规格三爪自定心卡盘，是小型车床、台式磨床以及轻型数控铣削工位上最常用的回转类工件夹持元件，整套三维结构完整还原了卡盘从盘体、驱动爪座到活动卡爪的全部装配关系，没有做多余的外观简化，结构工程师在做小型机床主轴端接口设计、工装夹具选型校核时，可以直接调取各零件的配合尺寸做干涉检查。

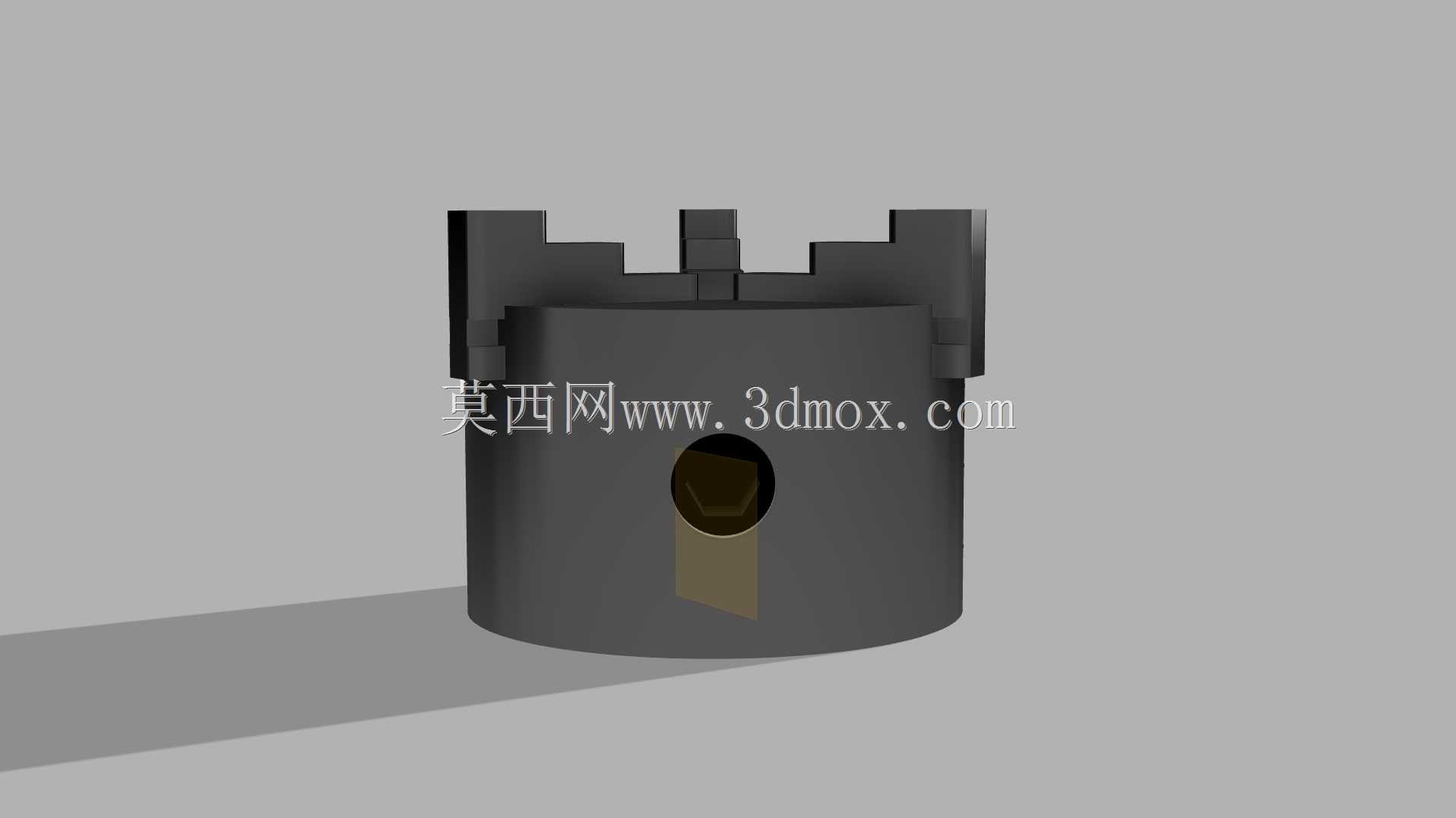

　　从实际加工场景来看，这类小直径卡盘多用于仪表车床、教学型数控车床以及小型外圆磨床的主轴输出端，负责装夹棒料、盘类小零件，在批量加工小尺寸轴套、销钉、小型法兰坯件时，三爪同步径向移动的特性可以自动完成工件定心，不需要操作者反复打表找正，大幅缩短单件装夹的辅助时间。卡盘盘体后端预留了和主轴法兰对接的安装止口，盘体侧壁加工有驱动方孔，插入卡盘扳手转动后，内部的平面螺纹盘会带动三个均布120度的卡爪同步沿径向导轨滑移，实现对工件外圆的撑紧或者内孔的涨紧夹持。

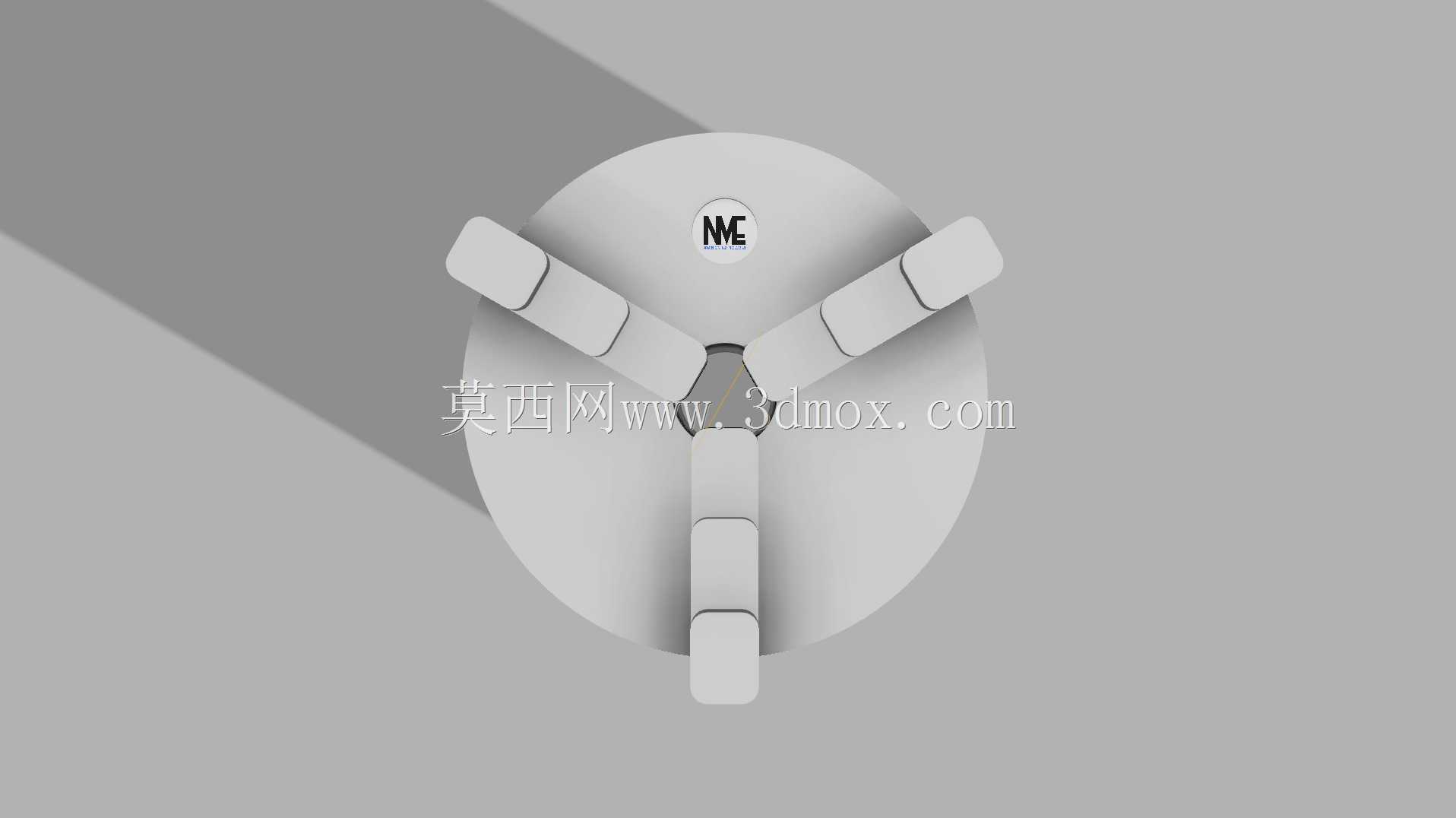

　　建模过程中优先保证了功能结构的完整性：三个卡爪的导向滑槽和盘体上的径向导轨做了精准的配合间隙预留，平面螺纹的齿形和卡爪底部的啮合齿完全对应，转动驱动件时三个卡爪的行程同步性在装配约束里可以直接做运动仿真验证。卡爪的夹持工作面做了防滑的阶梯齿结构，加持毛坯棒料时可以避免切削力矩过大导致工件打滑移位；盘体中心的通孔可以穿过长棒料，适配接长料的连续加工需求，盘体圆周上的减重孔既降低了卡盘自身的转动惯量，也方便主轴高速回转时减少风阻、降低空载功耗。

　　外形尺寸上，卡盘最大外径控制在80mm，整体轴向厚度适配小型机床主轴端的安装空间，不会因为卡盘伸出过长导致主轴悬臂刚度下降；三个卡爪的最大张开行程可以覆盖常见的小直径棒料装夹范围，最小夹持位也可以装夹几毫米直径的细轴类零件。在做产线布局时，这类卡盘的安装边界需要和机床主轴端面的连接法兰尺寸匹配，盘体外缘和机床防护门、刀架换位路径之间要预留足够的安全间隙，避免刀塔回转时和卡盘发生碰撞。区别于四爪单动卡盘需要单独调整每个爪的位置，三爪自定心的结构对规则圆形工件的装夹效率提升非常明显，日常维护时只需要定期拆开卡盘清理导轨缝隙里的切屑、加注润滑脂，就能长期保持定心精度，是小型回转加工设备里不可或缺的核心夹具部件。
