阶梯式L型机床定位支承块结构

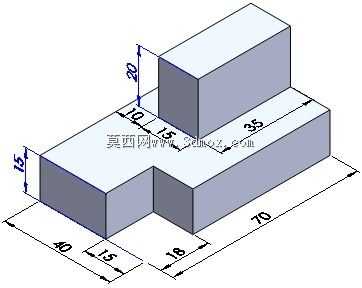

　　该零件属于机床工装系统里的基础定位支承构件，整体采用两级阶梯叠加的L型布局，在车间现场的夹具预装、工件粗定位、工位挡停场景中使用频率较高，下层基座承担整体承载与台面贴合功能，上层凸台直接作为侧向定位基准面，工件推送到位后靠凸台侧壁完成X向限位，不需要额外加装挡块即可完成单方向定位，大幅缩减工装搭建的零件数量与装配工时。从结构尺寸边界来看，零件总长70mm、总宽35mm，下层基座厚度方向预留了足够的安装接触面，底部开设的缺口宽度15mm、深度方向对应18mm的避让空间，这个缺口并非冗余设计：在工作台面安装时，可直接穿过T型槽的锁紧螺栓头部，或者避让工作台面上预先布置的定位销、油路接头，不需要在工作台面额外扩孔避让，

　　安装时将基座底面完全贴实机床工作台面，穿过缺口或者两侧预留的锁付孔即可完成固定，适配多数小型铣床、钻床的标准槽距。上层凸台的尺寸设定完全匹配常规小型工件的定位需求：凸台高度20mm，凸台沿长度方向的定位边距离基座端部10mm，凸台自身沿长度方向的厚度为15mm，这个尺寸组合经过现场验证：20mm的定位高度可以覆盖绝大多数厚度在10-30mm之间的板式工件，定位接触面积足够，不会因为工件推送时的侧向力出现啃边、变形；10mm的端部预留量可以让锁紧压板的压脚直接压在基座台面上，避开凸台的定位工作面，装夹时不会刮伤基准面。设计阶段特意将所有棱边保留直角过渡，没有做圆角或者斜面处理，

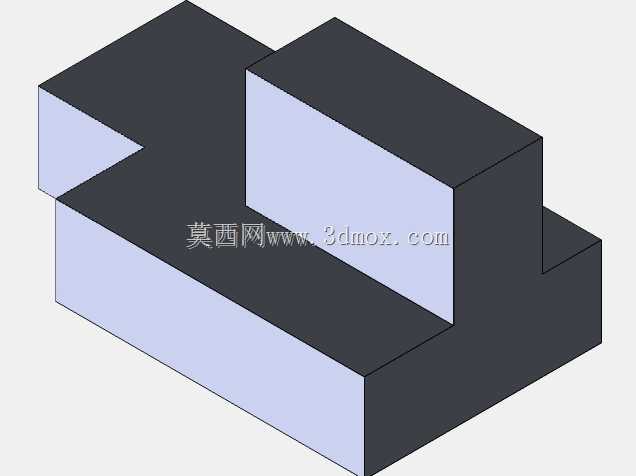

　　目的是保证定位面的平面度与垂直度可以通过平面磨床直接加工到位，后续使用过程中如果出现定位面磨损，只需将零件拆下后平磨基准面即可重复修复使用，不需要更换整套工装。下层基座前后方向的40mm延伸段，一方面增大了与工作台的接触面积，提升支承稳定性，另一方面延伸出的平台区域可以直接放置待加工工件的悬伸部分，作为辅助支承面减少工件装夹后的颤振。这类阶梯支承块既可以单个使用作为单点挡停，也可以两个成对布置在工件两侧，形成双向定位的夹具基础，在小批量零件加工、工装方案验证、教学实训的建模与加工演示场景中，这类结构简单、基准清晰的零件非常适合作为结构设计入门的实操案例，建模过程中可以直接通过拉伸凸台、切除缺口的特征完成全参数化驱动，修改任意尺寸即可快速衍生出不同规格的定位支承件，适配不同台面尺寸与工件定位需求。
