阶梯式机床定位夹持基座结构

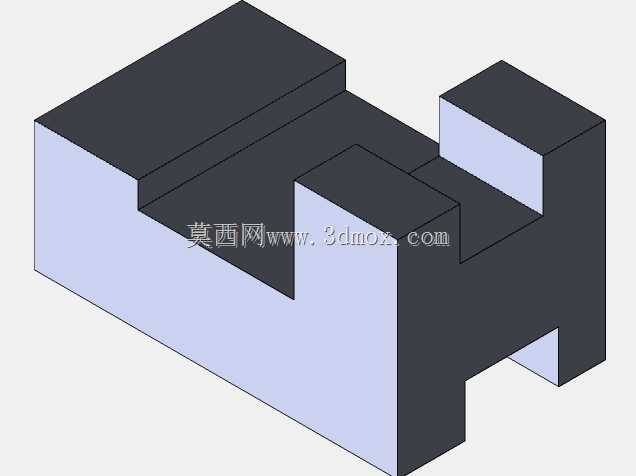

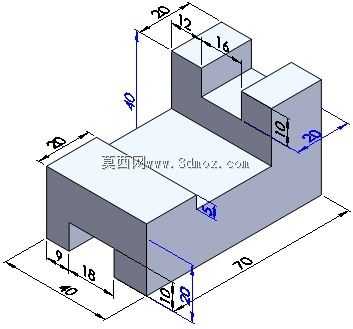

　　该类阶梯块状基座在常规金属切削产线的工位布局中，常作为小型工装的承载基体使用，直接布置在机床工作台面的T型槽区间内，为待加工的异形小件提供侧向定位、垫高支撑与简易夹持的基准面，替代了以往临时用垫块拼组的繁琐装夹方式，能大幅缩短单件小批量加工时的找正耗时。从结构设计逻辑来看，整体采用一体式实心块体构型，没有额外的拼接焊缝或者紧固件连接位，所有承载面均为一次铣削成型的平面，长期承受装夹压紧力与切削侧向载荷时不会出现拼接面错位、松动的问题。整体外轮廓的长宽高边界分别为70mm、40mm、40mm，安装时可直接适配小型台虎钳的钳口夹持范围，也可通过底部预留的槽位配合压板固定在工作台面上，底部开设的通槽宽度18mm、槽边壁厚9mm，

　　槽口高度方向预留8mm的让位空间，既可以避开工作台面上凸起的定位键，也能让穿入T型槽的锁紧螺栓头部完全藏入槽内，保证基座底面与工作台面完全贴合，不会出现压装后翘动的情况。上部的两级阶梯凸台分别做了差异化的高度与宽度设计，靠后侧的第一级凸台宽度方向占12mm，第二级凸台宽度为16mm，右侧凸台的高度差为20mm，凸台侧方预留10mm的限位台阶面，不同高度的台阶面可以分别对应不同厚度工件的定位靠面：加工薄型垫片类零件时可直接靠在低台阶侧面，加工较高的异形块时则贴合高台阶立面，无需额外加装可调定位挡块。建模过程中所有尺寸均从装夹实操的公差需求出发，各台阶的相邻面垂直度按照常规铣削IT7级精度预留补偿量，

　　棱边处的小尺寸倒角既避免热处理或者搬运过程中出现应力崩边，也能防止工件贴合定位面时被锐边刮伤毛刺。这类基座在实训教学场景中也常作为铣削工序的练习样件，学员可通过完成六个面的粗精铣、台阶面开槽、尺寸公差保证的全流程操作，熟悉基准统一的工艺原则，理解装夹定位中“六点定位”的实际落地方式，在非标工装设计时，该类块体还可根据工位需求在顶面追加螺纹孔、定位销孔，拓展为气动夹具的安装底座，适配多品种小批量生产线的快速换产需求。
