卡扣式星形弹性联轴器缓冲垫

　　星形弹性联轴器在中小型传动系统中承担扭矩传递与振动隔离任务，常见于电机输出端、减速器输入端、泵组、输送辊道以及轻载自动化设备。与刚性联轴器相比，星形缓冲件能够补偿两轴之间少量径向、角向和轴向偏差，降低启动冲击对轴承和键连接的影响。卡扣式结构的重点在于缓冲垫外缘设置定位凸耳，安装时凸耳卡入半联轴器对应的槽位，使弹性件在周向保持固定，避免运转过程中缓冲垫随接触面滑移或偏位。

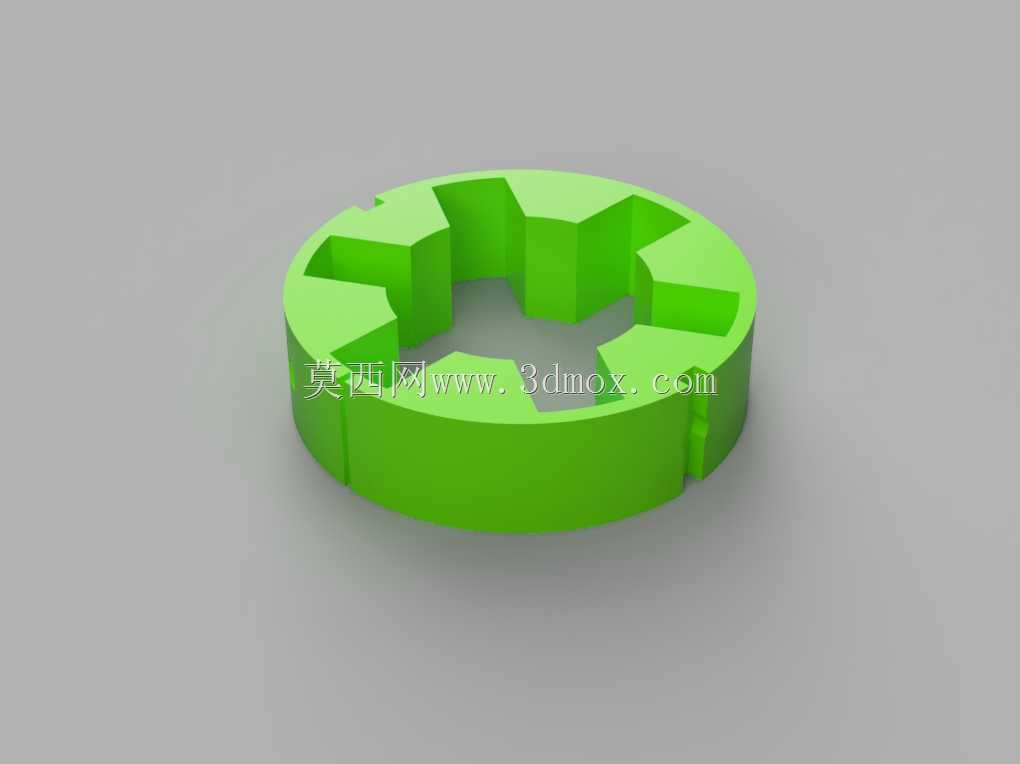

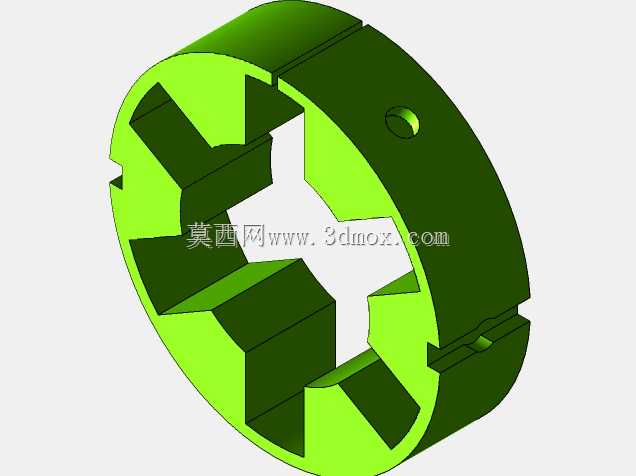

　　从结构布置看，该件为环形弹性体，内周和外周均形成交替分布的爪形接触面。工作时，两侧半联轴器的凸爪分别压入弹性件的相邻槽腔，扭矩通过橡胶或热塑性弹性体的压缩变形传递。多个爪部沿圆周均布，使载荷分散到若干接触区，单个爪部受力后产生可控变形，从而吸收换向冲击和短时过载。凸耳与槽口的配合不宜过紧，实际设计中需要保留弹性材料受压后的膨胀空间；若周向约束过强，缓冲垫在反复挤压时容易出现局部温升和永久变形。

　　尺寸边界直接决定选型适配性。小型规格轴径适配范围约为32.5mm，缓冲垫外径约57mm；大型规格轴径适配范围约48mm，外径约96.65mm。建模时应同时校核环形壁厚、爪部根部圆角和凸耳高度。爪根是应力集中区域，圆角过小会在频繁正反转工况下产生裂纹；环形本体过薄则会降低扭转刚度，使传动滞后增大。外缘凸耳主要起周向定位作用，不应作为主要承扭结构，其高度和宽度需与半联轴器卡槽保持间隙配合，便于拆装且不干涉轴向压紧。

　　采用TPE类材料打印原型时，需要关注熔融堆积工艺的层间结合和尺寸收缩。弹性件在打印过程中若相邻结构间隙过小，悬垂爪部和支撑接触面容易发生粘连，因此在非配合的槽腔之间预留约1mm间隙，可减少热材料堆积造成的并丝和熔合。该间隙属于原型验证阶段的工艺补偿，正式量产时应根据模具收缩率、材料硬度和装配要求重新修正。

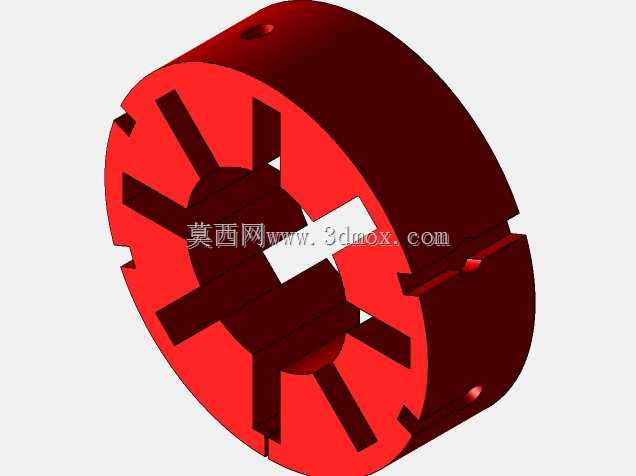

　　三维建模应优先建立圆周阵列特征，先完成单个爪腔和定位凸耳，再按偶数爪位阵列，保证各接触区角度一致。装配校核时要把两侧半联轴器、轴伸、键和轴向挡圈一并纳入，检查弹性件受压后的径向膨胀是否与轮毂内壁干涉，同时确认拆装路径上凸耳能够顺利进入卡槽。对于频繁启停、正反转或有冲击载荷的设备，选型不能只看外径和孔径，还应结合额定扭矩、最高转速、许用偏差和弹性体硬度综合判断。
