直插式圆盘压敏浪涌防护元件结构

　　圆盘形直插压敏元件在控制柜、电源板、驱动模块和小型机电设备中承担瞬态过电压钳位任务，建模时不能只把它当作普通圆形电容处理，其封装轮廓、引脚伸出方向、包封层过渡和周边安全间隙都会直接影响PCB布局与整机安规距离。该类元件常态下近似高阻，当线路出现浪涌或异常尖峰时，阻抗迅速降低，将电压限制在可接受范围，随后恢复高阻状态；它不用于连续耗能，而是针对短时脉冲提供旁路保护，因此在结构布置上需要兼顾电流泄放路径、绝缘隔离和焊接可制造性。

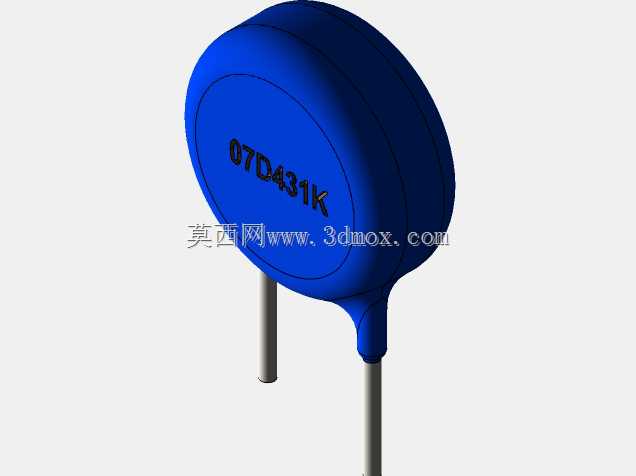

　　从外形看，主体采用扁圆片式封装，正面印有规格标识，便于装配和检修时识别型号方向。圆片外缘设置连续包封，底部向引脚方向形成收窄的包覆段，该过渡区并非单纯装饰，而是用来固定芯片与引脚连接位置、减少弯折应力，并提高元件本体与焊点之间的绝缘可靠性。两根直插引脚从本体下方平行引出，引脚中心线需要与圆盘厚度方向保持明确关系；在三维布局中，应按实际插装姿态建立引脚长度、直径和伸出间距，避免板级干涉或波峰焊后元件歪斜。

　　安装边界方面，圆盘直径决定了板面占用宽度，厚度决定了元件离板高度与相邻器件的侧向间距。若设备内部空间紧凑，不能仅按二维封装库放置，还应检查圆片顶部与外壳、线束、散热片、电容壳体之间的最小距离；引脚穿过PCB后需保留焊接和剪脚空间，底部包封段与板面之间也应留有合理离板间隙，以利于清洗、涂覆和热应力释放。对于多块板卡叠装或导轨式端子附近的应用，圆盘侧面的圆弧轮廓容易被忽视，干涉检查时应按完整旋转体处理，而不是简化成矩形块。

　　设计思路上，模型保留了规格字符、包封圆角、引脚根部锥段和直引脚等关键特征，使外观识别与工程装配能够同时满足要求。结构工程师在选型时，可据此校核元件与保险丝、端子、继电器、电源模块等周边器件的位置关系；电气工程师则可结合钳位电压、通流容量和工作电压确定并联位置。三维建模过程中，圆片主体适合采用回转特征建立，包封底部与引脚交接处通过过渡曲面表达，引脚按细长实体建模并保持插装方向一致。这样得到的元件既能用于产品爆炸视图和接线空间校核，也能导入装配体中完成干涉检查、维修可达性判断和PCB机械约束确认。
