CA6140车床螺纹销槽切削夹持构件

　　该构件服务于普通卧式车床的螺纹销槽加工工位，属于车床进给与刀架配套的定位夹持类零件，在CA6140这类常规卧式车床的中小批量轴类、盘类零件螺纹销槽铣削、车削工序中承担工件侧向定位与槽型限位作用。车间实际加工螺纹销槽时，工件装夹在三爪卡盘上随主轴回转，该构件通过底部平直安装面贴合车床中拖板的工装安装基面，依靠构件下部开设的长条形通槽完成螺栓穿装固定，安装槽的长度方向预留了足够的调节行程，可根据不同直径工件的切削位置横向调整构件的安装位置，适配直径20mm至80mm区间轴类工件的销槽加工定位需求。

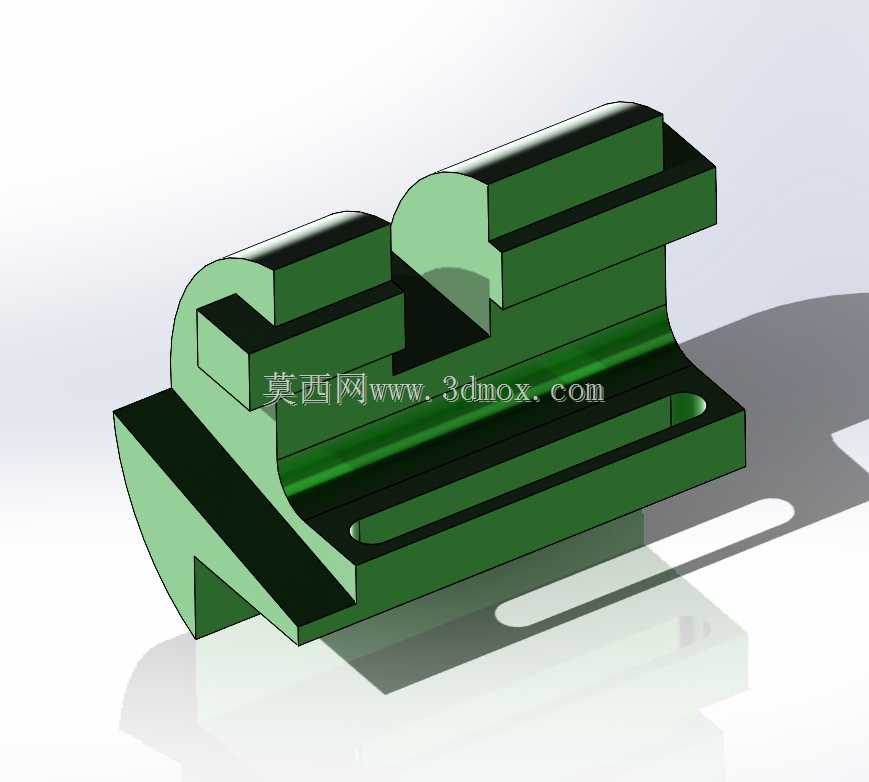

　　从结构功能来看，构件上部设置两道平行的凸起导向挡边，两道挡边的间距与待加工销槽的标准宽度匹配，工件伸入两道挡边之间的区域时，挡边侧面可限制工件切削过程中的径向窜动，避免车削进刀时工件让刀导致销槽宽度超差。构件左端的半圆弧曲面与工件外圆轮廓适配，当工件回转加工时，圆弧面可作为辅助支撑面，抵消切削刀具径向进刀产生的切削抗力，减少工件的装夹变形。构件中部的下沉空腔用于避让车刀的走刀行程，刀具完成销槽切削后退刀时不会与构件发生运动干涉，空腔的深度按照车床常用外圆车刀的刀杆高度设计，常规20mm×20mm截面刀杆可完全在空腔范围内完成走刀动作。

　　设计过程中优先保证构件的刚性与安装稳定性，整体采用方块式实体布局，避免薄壁悬伸结构，切削振动可通过实体基体直接传递到拖板安装面，不会出现共振颤纹。底部的安装切口深度经过匹配校核，既保证螺栓锁紧后构件底面完全贴实工装基面，又不会因切口过深削弱基体的整体强度。构件的所有工作棱边均做了小倒角处理，工件吊装就位时不会刮伤已加工的工件外圆表面，也避免操作人员装夹工件时被锐边划伤。现场使用时，该构件可直接替换车床原有简易定位挡块，无需对车床拖板进行额外改造，长条形安装槽兼容拖板上现有T型槽的螺栓孔位，换装过程仅需松紧两颗紧固螺栓即可完成，适配多品种小批量的机加工车间快速换产需求，在螺纹销槽的批量加工中可有效降低工件找正辅助时间，保证同批次工件销槽的轴向位置一致性。
