CA6140车床尖括号托架支撑结构

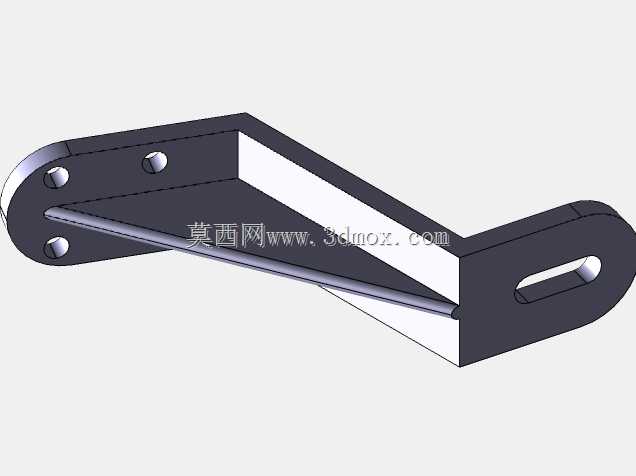

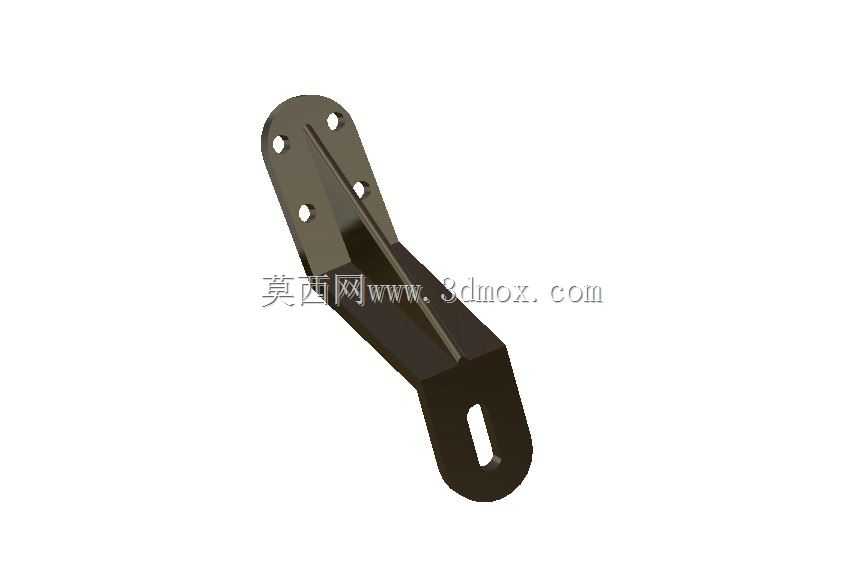

　　该尖括号类支撑件属于CA6140普通车床配套的机床附件结构，整体为弯折式角型托架，在车床整机布局中主要承担走线防护、附属部件挂载以及局部刚性补强的作用，常见安装位置集中在车床主轴箱侧方、溜板箱外侧或者冷却管路排布区域，用来承托行程开关支架、冷却喷管固定座、线缆走线槽这类轻量化附属组件，避免管线直接悬空晃动，也能在车床高速进给、主轴重载切削的工况下，抵消附属部件受到的振动冲击，防止紧固件出现松脱。从结构设计逻辑来看，零件整体采用等厚薄板弯折成型，主体呈90度左右的L型弯折布局，其中一侧的安装法兰面为近似扇形的平板结构，面上均布了4个圆形通孔，孔位按照矩形阵列排布，用来穿入内六角螺栓，将托架整体锁紧固定在车床床身的预制安装螺孔面上，

　　多螺栓的排布方式可以分散锁紧应力，避免单点固定出现托架偏转晃动；另一侧的延伸臂末端为圆弧收头的直板结构，板面中心开设了一条长圆形腰型槽，腰型槽的长度方向沿延伸臂轴向布置，这种槽型设计给被挂载部件提供了沿臂长方向的位置调整余量，装配时不需要提前严格控制安装孔位的加工公差，现场调试时可以滑动调整附属部件的伸出位置，调整到位后再拧紧螺母锁死，大幅降低了现场装配的对位难度。托架的弯折转角处增设了一条沿转角全长布置的加强筋，筋条和两侧板面一体成型，从扇形安装面一直延伸到接近腰型槽的位置，这个设计是整个零件的刚性核心：薄板弯折件在承受垂直于板面的载荷时，转角位置是应力集中最明显的区域，很容易出现弯折变形，增设一体加强筋之后，

　　托架的截面惯性矩大幅提升，在挂载3kg以内的附属部件时，悬臂端的挠度可以控制在0.2mm以内，完全满足车床运行时的刚性要求，不需要额外焊接补强，也减少了焊接带来的热变形问题。从安装边界来看，扇形安装面的外接轮廓尺寸控制在120mm左右，延伸臂的总长度约180mm，整体厚度采用4mm的普通Q235钢板即可满足强度要求，安装时四个固定孔的孔位间距和CA6140车床床身预留的附件安装孔位完全匹配，不需要对床身进行二次钻孔加工；腰型槽的槽宽适配M6规格的紧固螺栓，调整行程约40mm，可以覆盖冷却喷嘴、行程碰块的常规调整范围。建模过程中需要重点注意弯折处的圆角过渡，内弯折圆角取钢板厚度的1.5倍即6mm，避免折弯加工时出现板面开裂，

　　外圆角对应内圆角叠加板厚，保证折弯工艺可行性；所有安装孔的边缘都做了去毛刺处理，腰型槽的两端圆弧和直段相切，没有应力集中的尖角，零件表面做发黑处理，和车床整体的涂装风格适配，同时具备基础的防锈能力，在车床切削液飞溅的工况下可以长期使用不出现锈蚀。
