高压交流电机牵引逆变器结构设计

　　这套牵引逆变器三维结构面向新能源车辆交流电机驱动控制场景，可布置在纯电乘用车、混合动力车辆以及农用电动机械的动力舱内，承担动力电池高压直流输入到三相交流输出的功率转换任务，为驱动电机提供峰值20kW的短时动力输出，持续额定功率20kW，能够覆盖中小型电动车辆常规行驶、作业爬坡以及短时重载工况的电控需求。

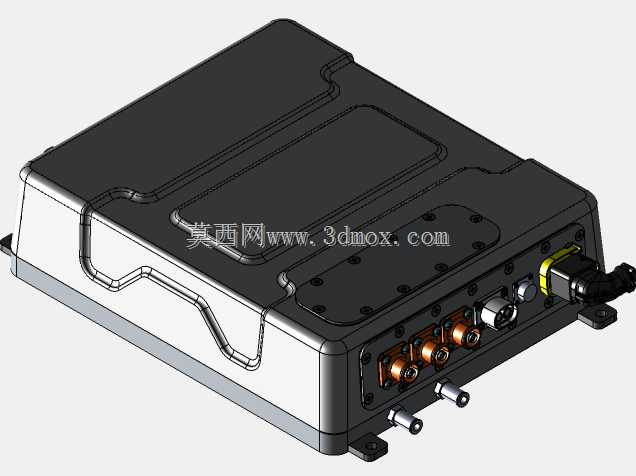

　　从整车布置边界来看，设备本体外形尺寸控制在330mm×329mm×89mm，整体为扁平封闭式盒体结构，这种长宽比例更适合贴附在车架纵梁侧面、电池包旁侧预留安装位或者动力舱底层平铺空间，底部预留的四个带孔安装支脚可直接通过螺栓与车架安装支架锁附，支脚开孔位置避开内部功率板走线区域，安装时无需额外拆解壳体即可完成整车装配，维修拆卸也可单独将电控单元从支架上脱出，不用挪动周边冷却管路与高压线束。

　　结构设计阶段优先考虑高压工况下的绝缘与散热需求，设备支持最高800V直流输入电压，壳体采用金属密封结构，上盖为冲压成型盖板，边缘布置连续密封胶槽，装配后可达到IP67级防护能力，避免车辆涉水、田间作业扬尘或者高压冲洗时水汽粉尘侵入内部功率模块。正面接口区域做了分区布局：三个橙色高压三相输出端子集中布置在面板中部，端子外围设置绝缘防护凸台，防止装配维护时误触带电部位；相邻位置布置高压直流输入接插件，黄色锁止卡扣可明确提示高压回路连接状态，避免车辆振动过程中接插件松脱；低压信号接口采用圆形航空接插件样式，用于CAN 2.0A/B通讯连接，可与整车VCU、电机编码器以及电池管理系统实现实时数据交互，传输扭矩指令、转速反馈、故障代码等控制信号。

　　散热方案同时兼容液冷与风冷两种使用条件：壳体侧面预留冷却流道接口，接入整车冷却液回路时可通过壳体底板直接将IGBT功率模块、母线电容产生的热量传导至冷却液，适合持续高负荷作业的农用机械、混动车辆；若整车无液冷管路，壳体表面的加强筋同时充当散热翅片，依靠车辆行驶迎面风即可完成自然冷却，适配低成本低速电动车辆的选型需求。整机重量控制在7kg左右，轻量化铸铝壳体在保证结构强度的同时降低了整车簧载质量，面板上各接口的间距预留了足够的线束插拔操作空间，高压端子与低压信号端子之间设置隔离挡板，避免高压干扰通讯信号，三维建模过程中完整还原了壳体圆角过渡、密封槽、安装孔位以及接插件锁止结构，可直接用于整车布置干涉检查、安装支架设计以及冷却管路走向校核。
