星型多缸径向活塞发动机结构

　　该径向发动机采用多组气缸围绕中心曲轴呈放射状布置的经典星型构型，整体结构包含缸体、活塞、连杆、曲轴、飞轮、支承机架与木质安装底座，适合用于动力机械原理演示、教学实训、装备结构拆解以及内燃机方案参考。放射布局的优势在于各缸做功行程可在曲轴圆周方向均匀错开，曲轴每转动一周能够叠加多次动力输出，扭矩波动相对平缓，同时整机轴向长度较短，重心集中在主轴附近，便于在有限安装空间内布置。

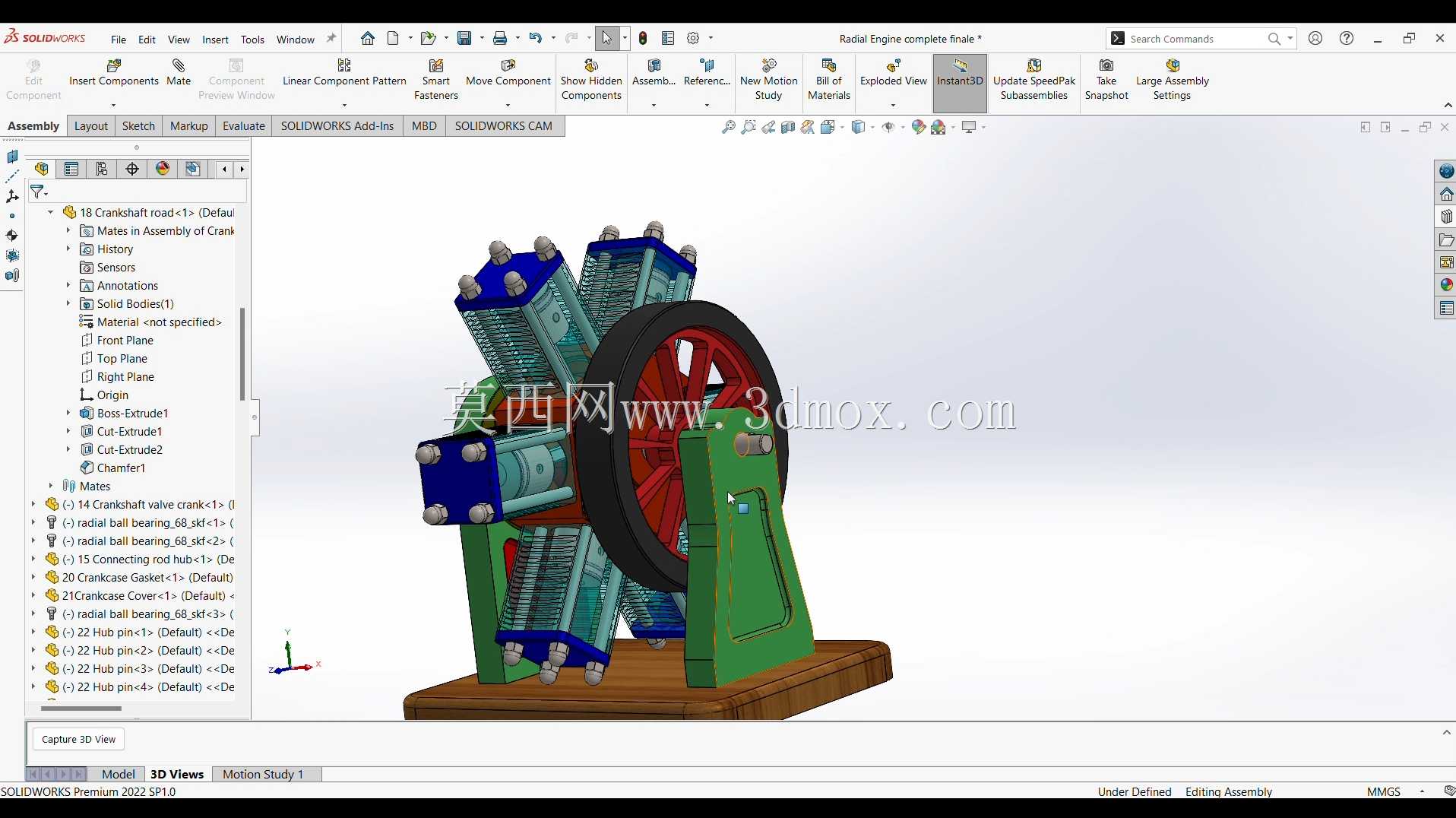

　　从实际用途看，这类结构早期广泛出现在航空动力与小型固定式动力装置中，也可作为理解活塞往复运动、曲柄连杆转换、飞轮储能和多缸点火顺序的典型载体。模型中蓝色缸体围绕中心轮系分布，红色大直径飞轮位于侧向，绿色支架承担主轴支承与整机定位，底部平台提供稳定安装面。设计时需要重点控制气缸中心与曲轴回转中心的夹角、连杆长度、活塞行程以及各缸相位关系，任何一处尺寸偏差都会影响活塞在上止点和下止点的位置，进而造成干涉或运动卡滞。

　　结构建模思路上，先以曲轴轴线为基准建立中心回转骨架，再按圆周阵列方式布置各缸组件。活塞在缸套内做直线往复运动，通过连杆将力传递到曲轴曲柄销；多根连杆在中心区域交汇，需保证铰接位置、轴套间隙和运动包络互不冲突。飞轮侧的大轮盘不仅承担视觉识别作用，更在工程上用于储存转动惯量、平滑活塞发动机间断做功带来的转速波动。支承架应承受曲轴径向载荷与整机振动，底座安装孔、支架立板和加强筋的位置需要结合整机重心进行校核。

　　外形边界方面，放射气缸使整机在水平面内占据较大径向尺寸，而轴向厚度相对紧凑；安装时应预留缸体周围的散热、检修和拆装空间，飞轮侧需保留旋转安全距离，底座下方则要保证固定螺栓与支撑面接触可靠。对于三维设计人员，该作品可用于检查阵列装配、运动干涉、铰接关系和工程可视化表达；对于教学或展示场景，它能够直观呈现多缸径向动力装置从活塞往复到曲轴旋转的完整传力路径。
