托雷塔河流域异形机械构件结构

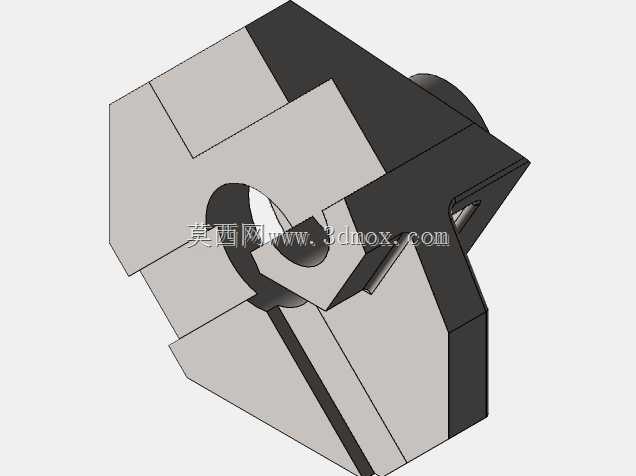

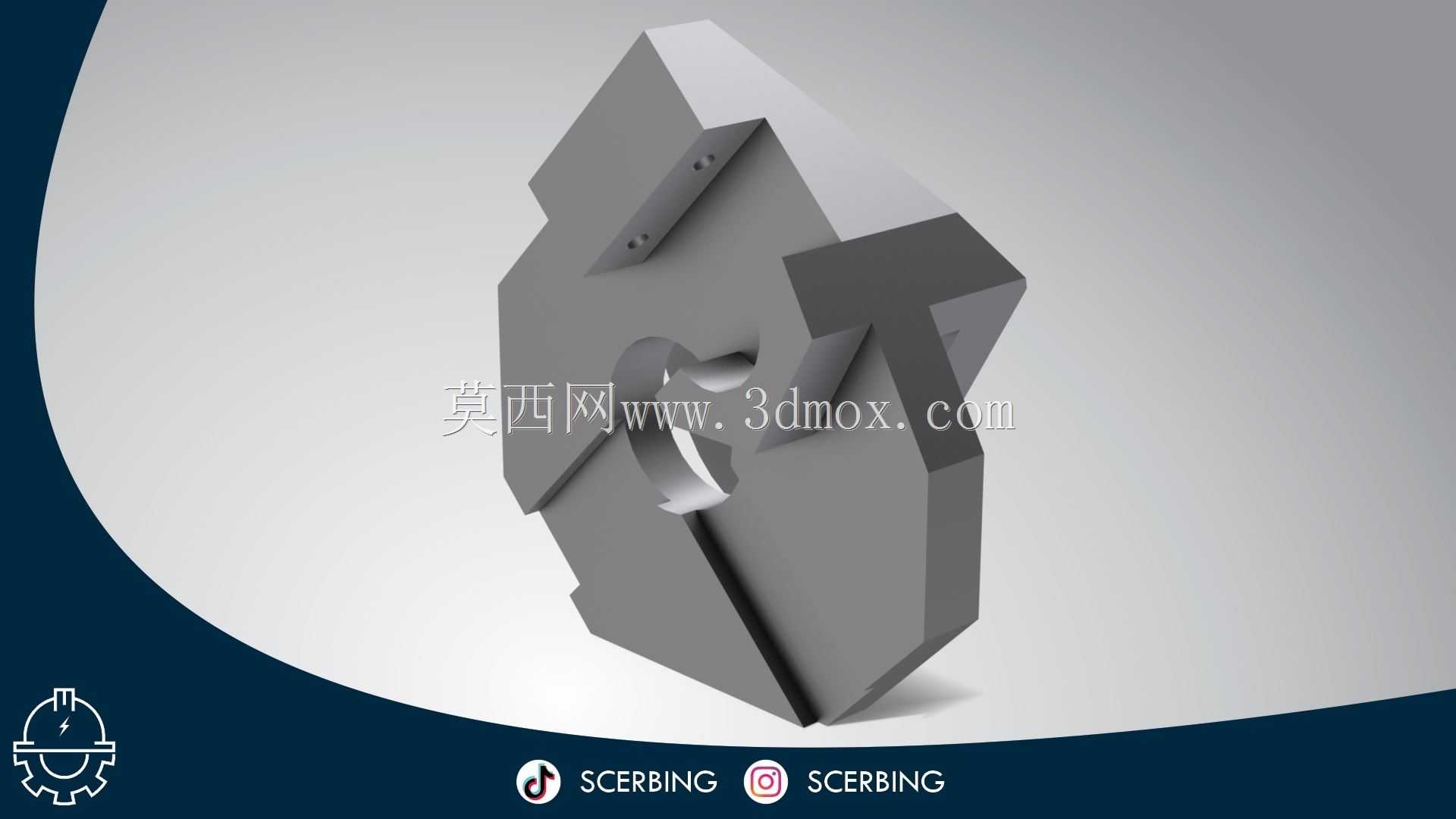

　　该异形机械构件主要面向流域治理、水工机械及机床配套加工场景，可作为水利清淤、河道整治设备中的传动承载部件，也可适配机床加工工位的工装夹持、定位支撑环节，在中小型水工机械、非标自动化生产线中承担载荷传递、工位限位与结构连接功能。构件整体采用多边形非对称轮廓设计，主体为一体式铸钢类实体结构，中心开设贯通式轴孔，用于与传动轴、转轴类部件配合安装，轴孔周边预留多组定位销孔与紧固螺孔，可实现与相邻传动件、机架的精准对位，避免运行过程中出现周向窜动。构件外缘分布多组阶梯式凸台与开槽结构，凸台端面经铣削加工保证平面度，开槽位置可嵌入耐磨衬板、限位挡块，既能够在设备运转时与联动部件形成卡位配合，也可在承受径向冲击载荷时分散应力，

　　避免局部应力集中导致构件开裂。从安装边界来看，构件外轮廓最大径向尺寸适配常规CA6140车床的加工回转范围，厚度方向预留足够的装夹余量，轴孔内径与标准传动轴径形成过渡配合，安装时可通过平键实现扭矩传递，周边螺孔的孔位间距符合通用工装安装规范，无需额外改造机架即可完成替换装配。设计过程中优先兼顾了结构刚性与轻量化需求，非受力区域的轮廓做了切角减重处理，受力核心区域保留足够壁厚，在保证构件抗扭、抗弯强度的同时，降低整体自重，减少传动轴的负载损耗。构件的各加工面基准统一，以中心轴孔为核心设计基准，外缘凸台、开槽的位置度均围绕轴孔设定，便于车削、铣削工序的一次装夹加工，减少多次装夹带来的形位公差误差。实际工况下，该构件可在多泥沙、

　　高湿度的流域作业环境中稳定运行，外露安装面可做防锈镀层处理，配合密封件阻挡泥沙进入轴孔配合面，延长部件服役周期，其非对称的结构形态也适配特殊工位的避让需求，在紧凑的设备安装空间内可避开相邻管路、机架的干涉位置，无需额外调整整机布局。建模阶段完整还原了构件的所有倒角、退刀槽与孔系特征，各特征尺寸符合机械加工工艺要求，可直接用于加工工艺编制、工装夹具设计与设备装配干涉校验，为水工机械配套部件的选型改型提供可靠的结构参考。
