台式机CPU风冷散热器装配结构

　　这套风冷散热组件面向桌面计算平台的处理器热管理场景，常见于塔式工作站、工控主机、普通台式机以及长时间运行的测试机柜中。整机结构围绕“快速把芯片表面热量带走”这一核心目标展开，底部接触区、导热鳍片阵列、轴流风轮与供电引线在同一装配体中协同工作，能够在有限机箱空间内建立稳定的强迫对流通道。

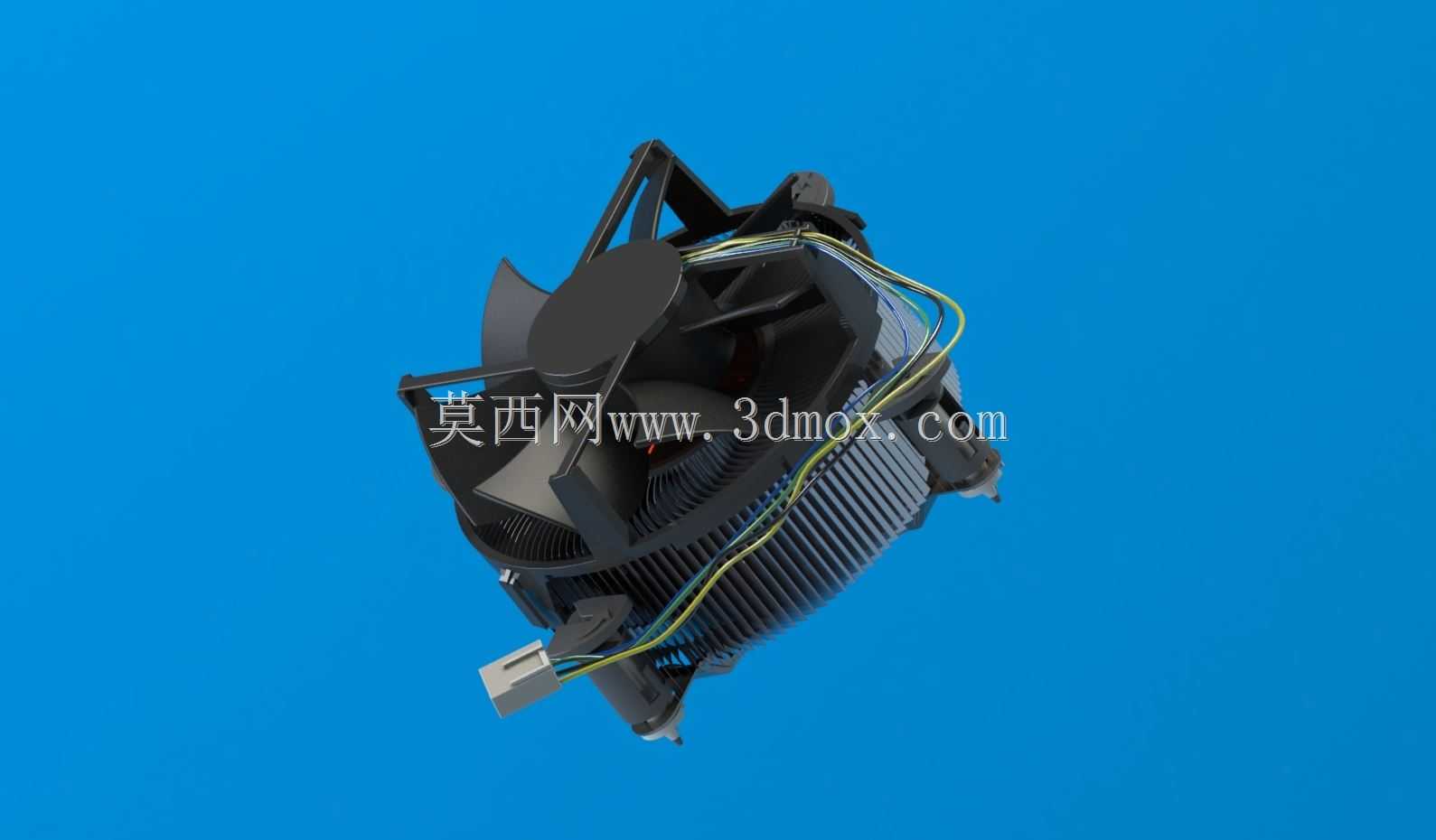

　　从实际装机边界看，散热器需要同时避让主板CPU插座周边的电容、内存插槽与I/O接口，因此底座接触面采用居中布置，鳍片组向斜上方延展，风轮外框通过卡扣与散热体连接。底部平面负责贴合处理器顶盖，装配时配合导热介质填充微观间隙；热量经底座传导至密集鳍片后，由风扇驱动气流穿过鳍片间隙，把热空气排向机箱风道。模型中保留了风扇线束与插接端子，走线沿散热体外侧布置，可避免叶片旋转时干涉，也方便在整机布线时沿机箱理线位固定。

　　设计思路上，这类产品并不追求单一零件的复杂造型，而是重点控制接触压力、流道阻力与维护便利性。扣具结构需要在主板背面支撑件配合下提供均匀压紧力，防止局部翘曲导致导热面贴合不良；鳍片间距既要保证足够换热面积，又不能让风阻过大而降低风量。风扇中心轮毂、叶片曲面与外框防护边共同构成旋转部件，叶片前缘与后缘的角度变化决定噪声与风量平衡，工程建模时需单独校核叶尖与框体间隙，避免运转擦碰。

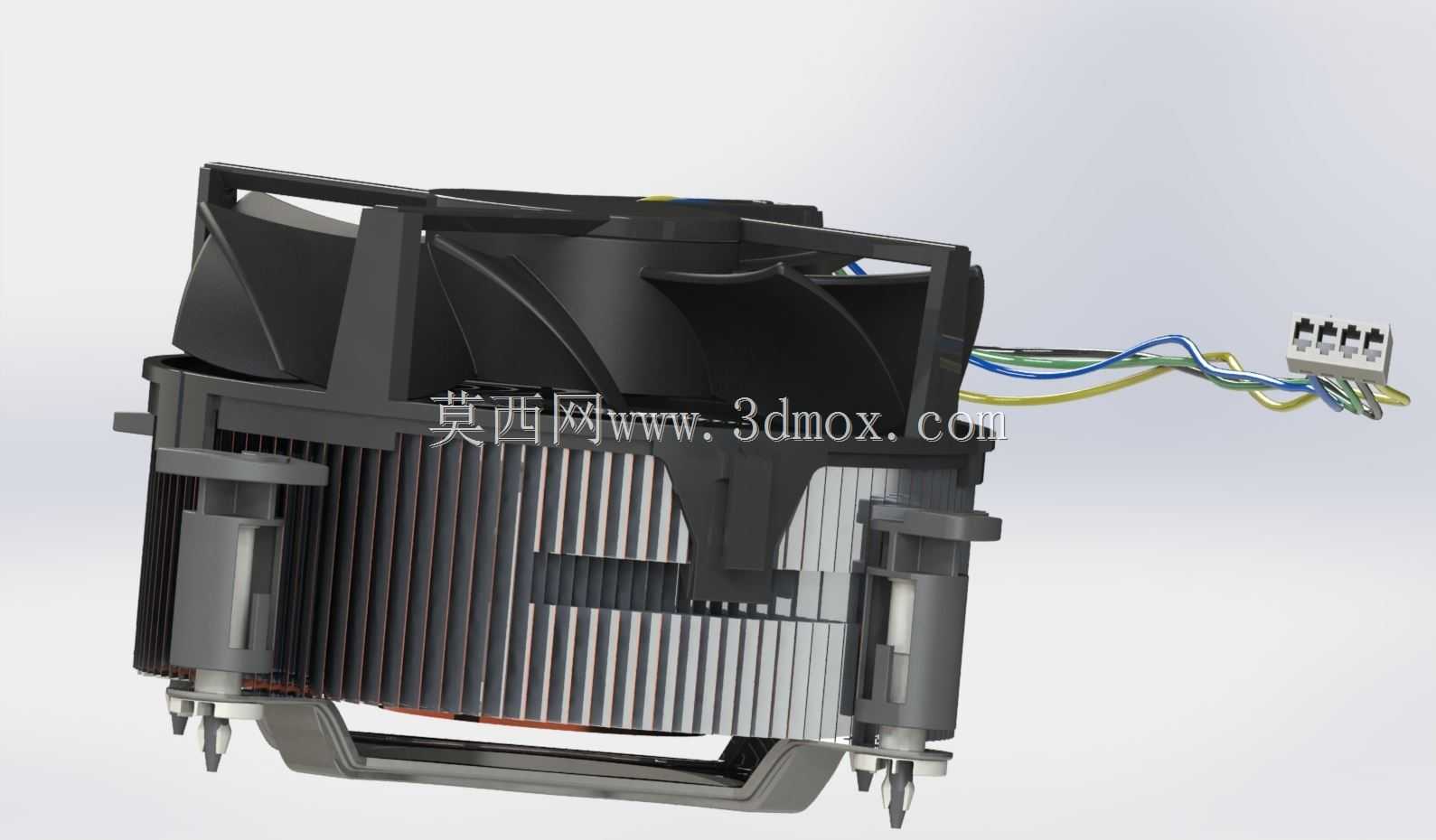

　　外形尺寸方面，该类散热器属于紧凑型下压风冷方案，高度方向需控制在机箱CPU散热限高之内，水平投影则要避开内存条与供电散热片。底座安装孔位、扣具压点和风扇接线方向都属于关键装配边界：若孔位偏差，会导致压紧力偏移；若线束跨过鳍片迎风区，则会扰乱气流并增加老化风险。三维结构中把散热鳍片、风扇框架、电机轮毂、引线端子和安装卡扣分层表达，既能用于干涉检查，也可作为散热方案选型、结构改进或装配教学的参考。

　　在设备维护场景中，风扇模块可独立拆装，便于清灰或更换；鳍片组薄壁密集，建模时需注意阵列方向与根部连接强度，避免运输振动后出现变形。整体结构没有复杂传动链路，但对热传导路径、空气流道和主板安装空间的耦合要求较高，适合机械结构工程师在消费电子散热、工控机硬件布置和小空间强迫风冷设计中对照分析。
