汽车发动机油底壳储油壳体结构设计

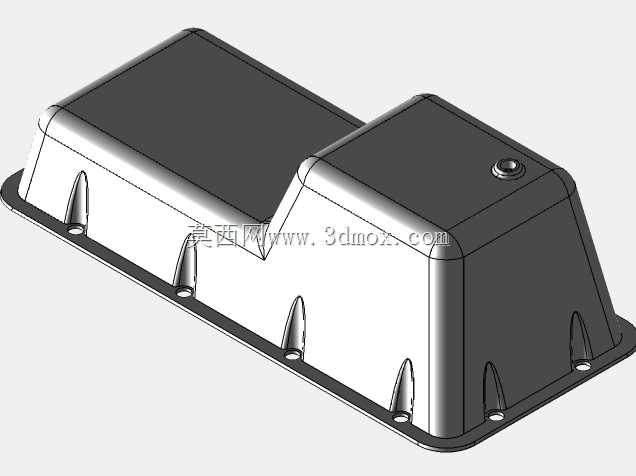

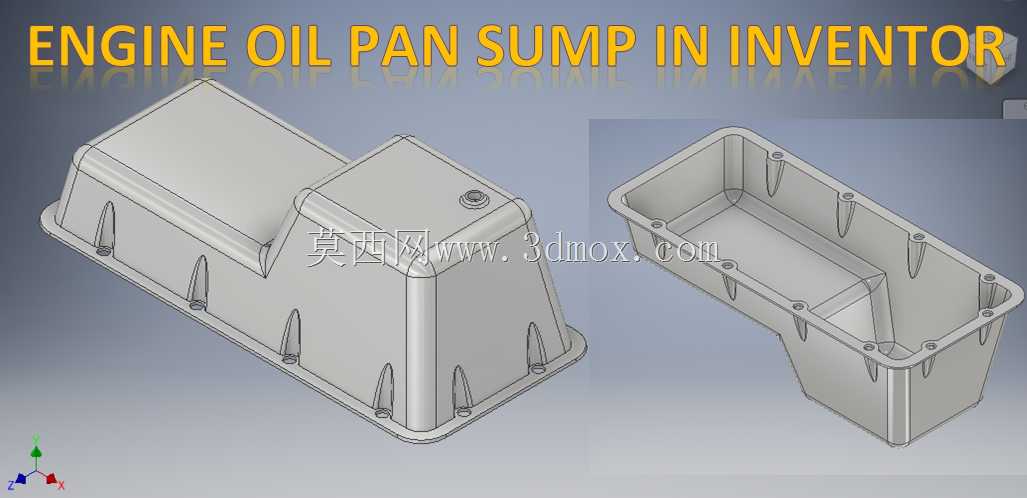

　　油底壳作为发动机润滑系统最下端的封闭储油部件，在整机布置中承担着收集回流机油、稳定油位、容纳杂质沉淀以及辅助散热的作用。该壳体模型采用深浅过渡的长槽形腔体结构，一端抬高形成避让曲轴连杆运动轨迹的隆起区域，另一端保持较浅的平底轮廓，使整机下部空间能够与车架、横梁和悬架周边件保持合理间隙。

　　从实际装车场景看，这类壳体多用于乘用车或小型动力总成的下部封装。上沿设置连续法兰面，用于与缸体下平面贴合，法兰周边布置螺栓孔，装配时通过密封胶或垫片形成油腔密封。腔体内部保留多道加强筋，筋条沿侧壁和底面走向分布，既抑制薄板壳体在机油晃动、路面振动和热循环下的变形，也能减少车辆加减速时油液剧烈涌荡，保证机油泵吸油口区域液面相对稳定。

　　结构设计时首先要确定缸体结合面边界。法兰轮廓不能脱离发动机下平面独立造型，螺栓孔位置、孔径和局部凸台需要与缸体螺纹孔、装配工具空间一致。腔体向下延伸的深度受整车离地间隙限制，过深会增加磕碰风险，过浅则会造成储油量不足。模型中高低腔过渡区采用圆滑折弯和斜壁衔接，能够降低应力集中，也符合薄板冲压或焊接成型的工艺逻辑。

　　壳体底部较宽区域可作为机油沉淀和放油布置面，放油螺塞通常选在低位，便于保养时彻底排油。吸油口附近应避免形成局部死角，否则在坡道行驶、急加速或急转弯工况下，机油可能偏离集滤器，引起泵气和润滑压力波动。侧壁上的小凸台可用于安装油位传感器、油温检测件或回油附件，凸台背面需要保留足够壁厚以承受拧紧载荷。

　　外形尺寸方面，长向轮廓主要由缸体长度和曲轴包络决定，宽向受发动机舱两侧横梁限制，高度则由目标机油容量、连杆运动间隙和底盘通过性共同约束。法兰面作为整机安装基准，平面度要求较高；侧壁与底面过渡圆角不能过小，以免成型时开裂或应力集中。外部加强筋不宜无限制加高，需兼顾泥砂堆积、清洁维护和碰撞后的修复空间。

　　在三维建模过程中，可先建立缸体下平面、曲轴运动包络和整车底盘边界，再反向生成油腔实体。内腔容积需结合目标加注量校核，并在倾斜姿态下检查油面覆盖情况。壳体壁厚、法兰宽度、螺栓间距和筋板厚度之间要相互匹配：壁太薄会导致辐射噪声和密封面变形，壁太厚则增加重量并浪费布置空间。整体结构体现了发动机下部件在密封、储油、刚度、避让和维护之间的综合平衡。
