机床配套交错式限位挡块结构

　　这套交错式块状限位结构主要面向普通车床溜板行程限位、工装台定位挡靠以及小型自动化线体的硬限位场景，在CA6140这类卧式车床改造与维修场景中，常被安装在床身导轨两端的行程终止位置，替代原有磨损的铸铁挡块，避免溜板超程碰撞丝杠端盖与主轴箱、尾座端面，也可在专用工装夹具里作为工件侧向定位的刚性靠挡，承担进给机构到位后的刚性止挡作用。

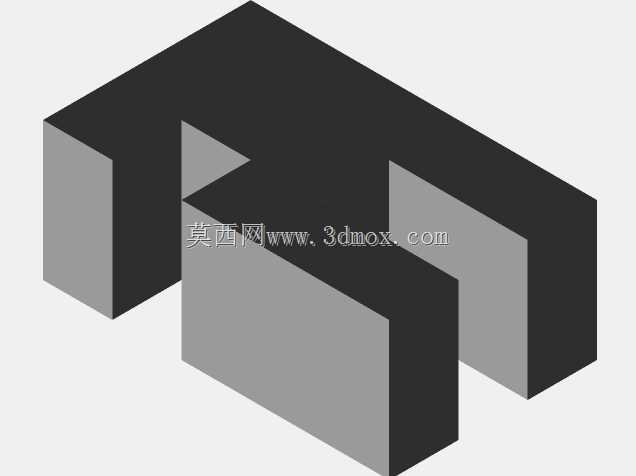

　　从结构形态来看，零件采用两个等截面矩形块错位拼接的布局，两个块体沿长度方向错开半个跨距，中间留出贯通的矩形避让槽，整体为等厚的实心棱柱结构，所有棱边保留直角过渡，没有额外的曲面、减重孔或者复杂装配特征，这种极简的几何形态首先是为了适配导轨侧的安装空间：床身导轨旁留给挡块的安装区域通常是狭长的平面，错位开槽的设计可以直接避让床身上凸出的压板锁紧螺钉、润滑油管接头，不需要在安装时额外打磨周边干涉部件，两块凸起的挡靠面分别对应溜板上两个不同高度的碰撞接触点，不需要在溜板侧额外加装适配垫块，直接就能匹配原有撞块的接触高度。

　　设计思路上优先考虑刚性与拆装便利性，零件整体采用实心块体结构，截面厚度足够承受溜板快速移动时的冲击载荷，不会因为长期碰撞出现弯曲变形；中间的贯通槽同时可以作为安装压板的穿让空间，安装时可以直接将T型螺栓从槽内穿入导轨的T型槽，滑动调整挡块的轴向位置，调整到对应行程极限后锁紧螺母即可完成固定，不需要在床身上额外钻孔攻丝，完全保留原机床的床身完整性。外形尺寸方面，整体长度覆盖车床溜板的全宽接触范围，块体高度高出导轨安装面足够距离，保证溜板撞块接触时不会出现滑脱、蹭碰导轨面的情况，两个挡靠面的平行度在建模时严格控制，装配后两个接触点受力均匀，不会出现单侧受力导致挡块偏转移位的问题。

　　实际使用中，这种结构的挡块相比一体式焊接挡块，容错性更强，若其中一个挡靠面被碰撞磨损，只需松开安装螺栓调整挡块的轴向位置，换用未磨损的区域作为接触面即可，不需要整体更换配件；错位留出的槽位也可适配不同型号车床的安装孔距，在同系列卧式车床的行程改造、数控化改装中都能直接复用，建模时所有配合面均按平面公差要求预留安装余量，块体底面与床身安装面完全贴合，锁紧后不会出现翘曲间隙，长期受冲击也不会出现松动移位。
