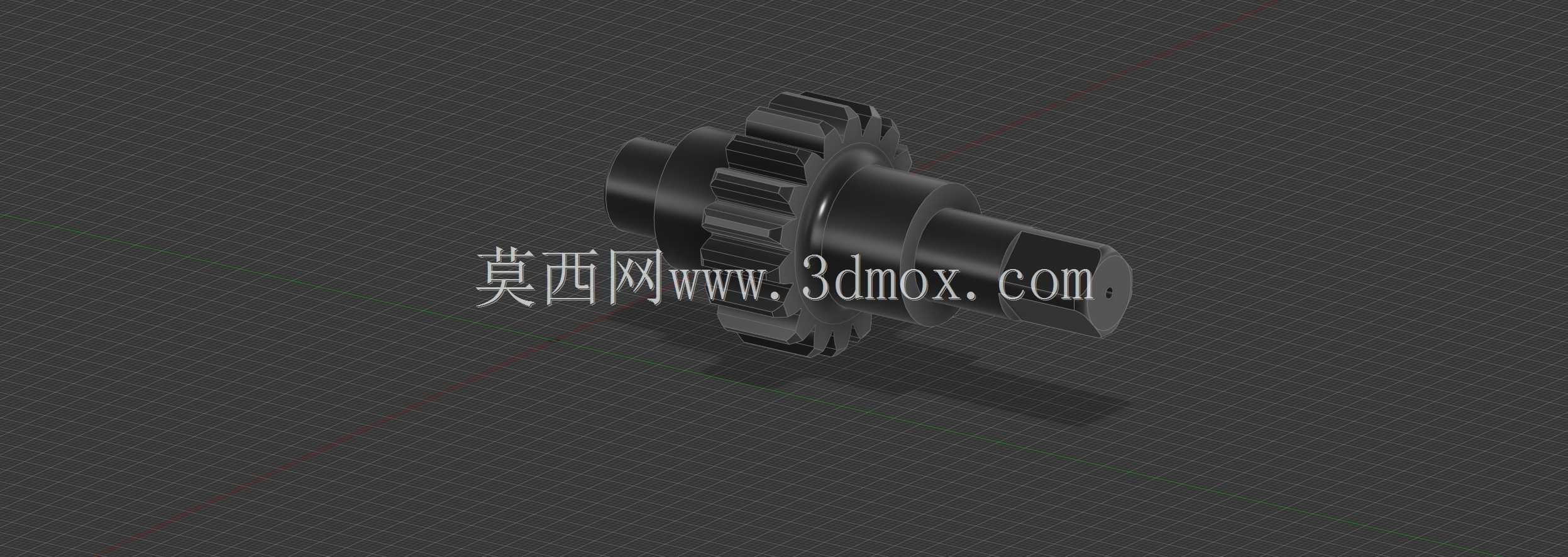

CA6140车床传动齿轮轴组件结构设计

　　该零件为CA6140普通车床主轴箱内的传动齿轮轴组件，是车床进给传动链与主传动链衔接的核心承载零件，主要承担主轴箱内不同转速档位的扭矩传递、运动换向功能，在车床切削加工过程中，将主轴箱输入轴的旋转动力通过齿轮啮合传递至进给机构，直接影响车削螺纹、外圆、端面工序的传动精度与运行平稳性。从结构设计来看，该组件采用齿轮与轴一体化的轴齿轮设计，避免了分体式齿轮与轴装配带来的键连接间隙、同轴度误差问题，齿轮段采用渐开线圆柱直齿齿形，齿向无螺旋角，适配CA6140车床主轴箱内固定中心距的平行轴传动布局，齿部参数匹配原厂CA6140车床对应档位齿轮的模数、压力角、齿数要求，啮合侧隙控制在普通车床传动件允许的合理范围内，既保证传动过程无卡滞，

　　也不会因侧隙过大导致换向冲击。轴段部分采用阶梯轴结构设计，不同直径的轴肩分别承担轴承安装定位、齿轮轴向限位、输出端连接的功能，其中靠近齿轮的两段轴颈为轴承配合面，表面粗糙度与尺寸公差满足深沟球轴承或圆锥滚子轴承的内圈配合要求，轴肩高度严格按照轴承安装的定位标准设计，既保证轴承内圈的轴向固定可靠，也不会过高导致轴承拆卸困难。轴的输出端设计有扁方结构，用于与联轴器或滑移齿轮的拨叉槽配合，实现扭矩传递与档位切换时的滑移导向，扁方的对称度、尺寸公差满足滑动配合的间隙要求，避免档位切换时出现卡滞或脱档问题。从安装边界来看，该齿轮轴组件的轴向总长度、各轴段直径、齿轮齿顶圆尺寸完全匹配CA6140车床主轴箱对应安装位置的腔体空间，

　　两端轴承安装位的中心距与箱体轴承孔的中心距一致，装配时无需额外修配即可装入箱体，齿轮段的齿顶圆与箱体内壁、相邻轴段的安全间隙满足车床高速运转时的热膨胀余量要求，不会出现运转过程中零件碰擦箱体的问题。在实际应用场景中，该零件多用于CA6140车床的维修替换、机床教学实训的拆装演示、机床改造项目中的传动链复刻，建模过程中完整还原了零件的所有工艺结构，包括轴端的倒角、齿轮齿端的倒棱、轴颈处的退刀槽，所有结构尺寸均按照原厂实物测绘参数构建，可直接用于零件的加工工艺编制、数控加工程序编写，也可作为机床传动系统运动仿真的基础模型，验证不同转速下的传动比、齿轮啮合状态。
