CA6140车床油路集成安装阀板

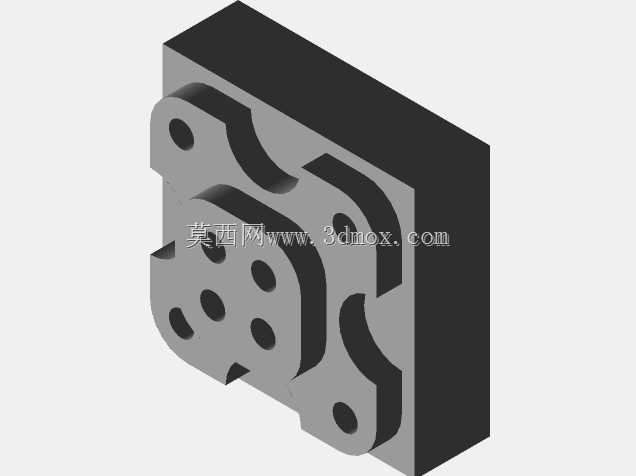

　　这块零件的建模重点不在复杂曲面，而在孔系、流道边界和安装面之间的协调。外形采用厚板式矩形基体，正面加工出异形凸台与多组沉孔、通孔，侧面保留完整贴合面，适合作为车床液压或润滑系统中的集成安装板使用。实际装配时，背面可贴靠箱体、泵座或支架平面，正面通过螺钉固定阀件、管接头、定位销及相关辅助元件，多个孔位承担紧固、定位、通油和避让功能。

　　从设备用途看，这类板件常见于普通车床改造、夹具油路分配、润滑支路汇聚以及小型液压站接口集成。CA6140车床内部空间紧凑，进给箱、溜板箱、床鞍及防护结构之间留给管路的位置有限，若直接采用分散接头，管路走向容易交叉，后期维护也不方便。集成阀板能够把若干接口集中在一个平面上，使油管按短路径连接，减少弯头数量，同时降低泄漏点。

　　设计思路上，基体厚度需要兼顾刚性与钻孔深度。板件太薄时，螺钉预紧后容易产生微变形，密封面受压不均；太厚则会增加重量，并可能使深孔加工、排屑和铰孔难度上升。模型中正面凸台并非单纯装饰，它可以形成局部加高基准，让元件安装面远离主板平面，既为接头螺母留出操作空间，也能让周边圆弧过渡降低应力集中。边角处的大孔可用于主固定或穿设管路，中部密集小孔则对应阀件安装螺钉与定位销，孔距需要严格按照元件接口布置。

　　安装边界方面，矩形外轮廓决定了它在设备内腔中的占位范围，设计时应先核对相邻齿轮、罩壳、管线和操作手柄的运动包络。背面贴合面要求平面度稳定，若存在焊接毛坯或铸造毛坯，应在机加工后统一铣平；正面各孔口需根据连接形式加工沉孔、倒角或螺纹底孔。对于通油孔，孔径转折处要避免尖锐死角，孔道交汇位置应保证流通截面，装配前还需清理切屑并进行耐压检查。

　　三维建模时，可先建立主板实体，再按安装基准绘制孔位草图，用特征阵列保证重复孔距一致；异形凸台建议通过拉伸与圆角组合完成，圆弧半径需考虑铣刀可达性。若后续用于工程图，应单独标注关键孔位中心距、贴合面粗糙度、密封区域和螺纹规格，使加工人员能够直接依据图纸安排划线、钻孔、攻丝和铣面工序。
