机床夹装定位异形支撑块结构

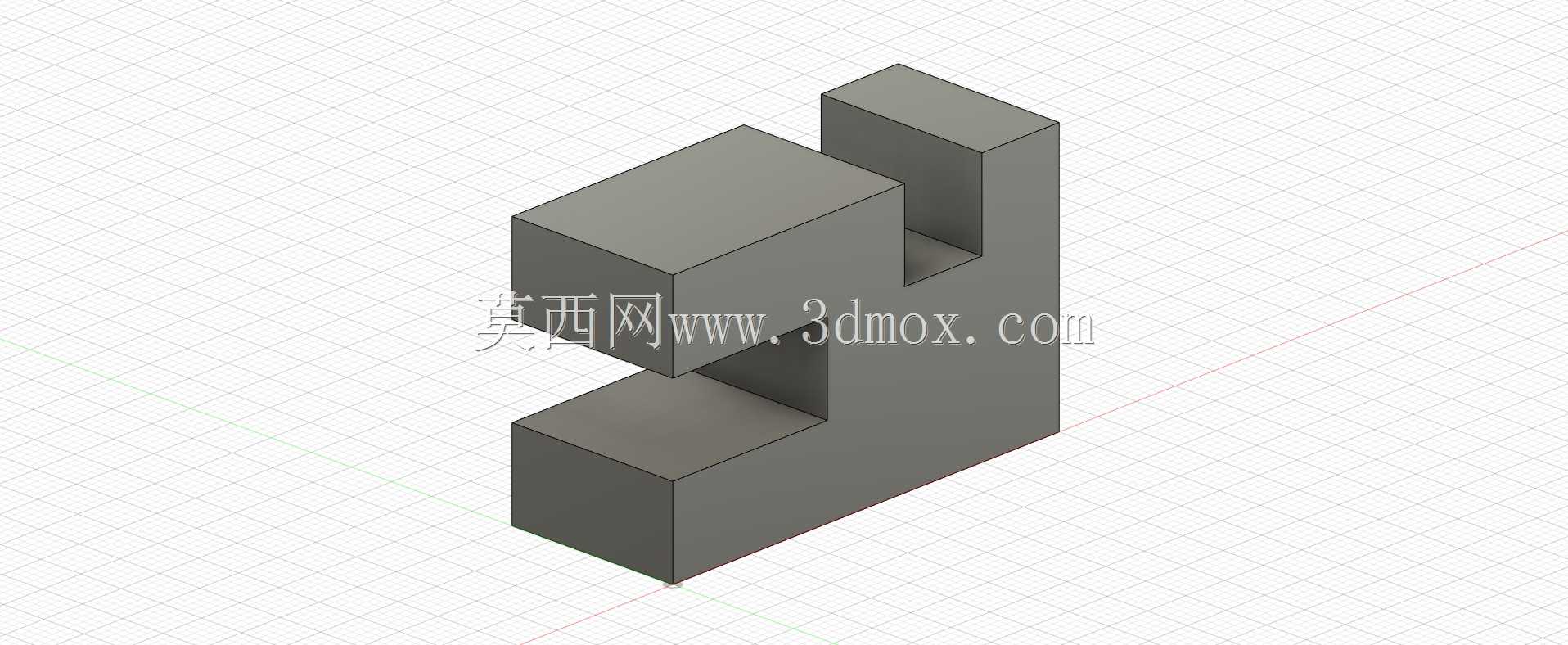

　　该支撑块属于机床工装系统里的定位承载构件，整体为一体式实心块状结构，采用三段错落的凸台与内凹避让槽组合成型，没有额外拼接焊缝与装配缝隙，刚性表现稳定，在车床、加工中心的工位装夹场景中，可作为工件侧向定位基准、垫高支撑座或者夹具挡块使用，适配CA6140系列普通车床的工装改造、小批量异形工件装夹工位，也可嵌入组合夹具的基础板槽位，承担轴向限位、承托工件毛坯的作用。

　　从结构设计逻辑来看，构件主体沿竖直方向延伸，底部为完整的矩形安装基面，基面平面度可直接匹配机床工作台面或者夹具基板的安装面，无需额外配磨即可保证放置平稳；下部凸台向前侧伸出，形成低位承托面，可托住待加工工件的下沿，避免工件装夹时出现下坠偏移；中部开设贯通式内凹槽，槽腔预留出足够的避让空间，装夹过程中可以避开工件的突出棱边、刀具走刀路径以及夹具压板的锁紧部位，防止加工时刀具与支撑块发生干涉；上部凸台向后侧上方抬升，形成高位限位面，两个高度不同的限位面分别对应工件不同高度的定位基准，一次装夹即可同时约束工件的竖向窜动与侧向位移，减少工装调试时反复垫垫片、找正的耗时。

　　外形尺寸方面，构件整体长宽高比例适配常规小型机床工作台的装夹边界，底部安装面的边长预留了标准T型槽螺栓的穿装空间，可直接通过压板或者T型螺栓锁紧在工作台面上，不需要额外制作转接底座；各个凸台的棱边均保留直角过渡，定位面全程为平面，不存在曲面配合结构，加工时只需通过铣削工序即可完成所有面的成型，工艺门槛低，后期如果定位面出现磨损，也可通过平面磨床快速修磨恢复精度。

　　实际工位应用中，这类异形支撑块多用于不规则壳体类、轴类零件的粗加工装夹环节，内凹槽的宽度可以容纳工件的伸出轴或者工艺凸台，上下两个凸台的高度差可匹配工件的阶梯轮廓，装夹时工件靠紧两个限位面后即可快速确定坐标原点，大幅降低单件找正的辅助时间；构件整体为实心等截面材质，切削受力时形变量极小，即便承受较大的夹紧力与切削冲击力，也不会出现基准偏移的问题，同时块状结构没有薄壁、细肋等薄弱部位，日常使用中抗磕碰能力强，重复拆装后定位精度保持性好，既可以作为单独的定位挡块使用，也可以多个组合排布，构成异形工件的多点支撑工装，适配多品种小批量机加工位的柔性装夹需求。建模过程中所有特征均采用拉伸切除方式生成，特征树逻辑清晰，后续可直接根据不同工件的轮廓尺寸调整凸台高度、凹槽宽度参数，快速衍生出不同规格的同系列支撑构件。
