圆柱螺旋压缩弹簧结构设计

　　在各类机械传动、缓冲复位、载荷支撑的工况场景中，圆柱螺旋压缩弹簧是应用覆盖范围极广的弹性基础零件，从普通的民用五金开合结构，到工业设备的缓冲隔振模块、机床的进给复位机构、阀门的启闭力调节组件，再到重型装备的载荷承载单元，都能见到这类零件的身影。这类弹簧的核心作用是在承受轴向压力时产生弹性变形，将外部施加的动能或静载荷转化为弹性势能，在外力撤除后能够快速恢复原有形态，以此实现缓冲、储能、复位、测力、载荷维持等多种工程功能。

　　从结构设计逻辑来看，这款圆柱螺旋压缩弹簧采用等节距等外径的圆柱螺旋构型，两端设置有并紧磨平的支撑圈，这部分圈数不参与弹性变形过程，主要作用是保证弹簧在受压过程中受力轴线与弹簧中心轴线重合，避免出现侧向偏移、受力不均导致的歪斜甚至永久变形问题。有效圈部分的节距均匀一致，能够保证弹簧在额定工作载荷范围内的刚度线性度，也就是载荷与变形量的比值保持稳定，这对于需要精准控制弹力输出的工况至关重要，比如压力调节阀的弹力控制、夹具的夹紧力维持场景，都要求弹簧刚度不能出现非线性突变，否则会导致控制精度下降、工作状态不稳定。

　　在外形尺寸与安装边界的设计考量上，弹簧的外径尺寸需要匹配安装孔的内径预留合理的装配间隙，一般间隙值控制在弹簧外径的1%到2.5%之间，既不能间隙过大导致弹簧受压时出现偏摆，也不能间隙过小导致弹簧外径在变形膨胀时与安装孔壁发生摩擦剐蹭，加速弹簧表面磨损甚至出现卡滞失效。弹簧的内径尺寸则需要匹配安装导杆的直径，预留合适的滑动间隙，导杆的作用是约束弹簧的径向变形，避免长径比过大的弹簧在受压时出现失稳弯折的问题，一般长径比超过4的压缩弹簧都建议配置导杆或者导套结构来保证工作稳定性。弹簧的自由长度需要结合安装预压量、工作行程、极限压缩量来综合确定，预压量一般设置为弹簧极限变形量的10%到15%，用来消除安装间隙，保证弹簧在初始安装状态下就能够提供稳定的初始弹力，避免设备运行过程中出现弹簧松动、异响的问题；工作行程对应的变形量需要控制在弹簧最大允许变形量的60%以内，避免弹簧长期处于高应力状态下出现疲劳失效，缩短使用寿命。

　　从材料选型与性能匹配的角度，这类弹簧如果应用在普通常温、无腐蚀的工况下，一般选用碳素弹簧钢丝即可满足强度要求，经过淬火回火处理后能够获得足够的屈服强度和疲劳寿命；如果应用在高温工况或者有腐蚀介质的环境中，则需要对应选用合金弹簧钢或者不锈钢材料，保证弹簧在特殊环境下的力学性能稳定。弹簧的表面处理也需要结合工况选择，普通工况下做喷丸处理就可以提升表面压应力，增强疲劳强度，有防锈需求的场景可以做镀锌、发黑或者电泳处理，避免长期使用过程中出现锈蚀导致的应力集中断裂问题。

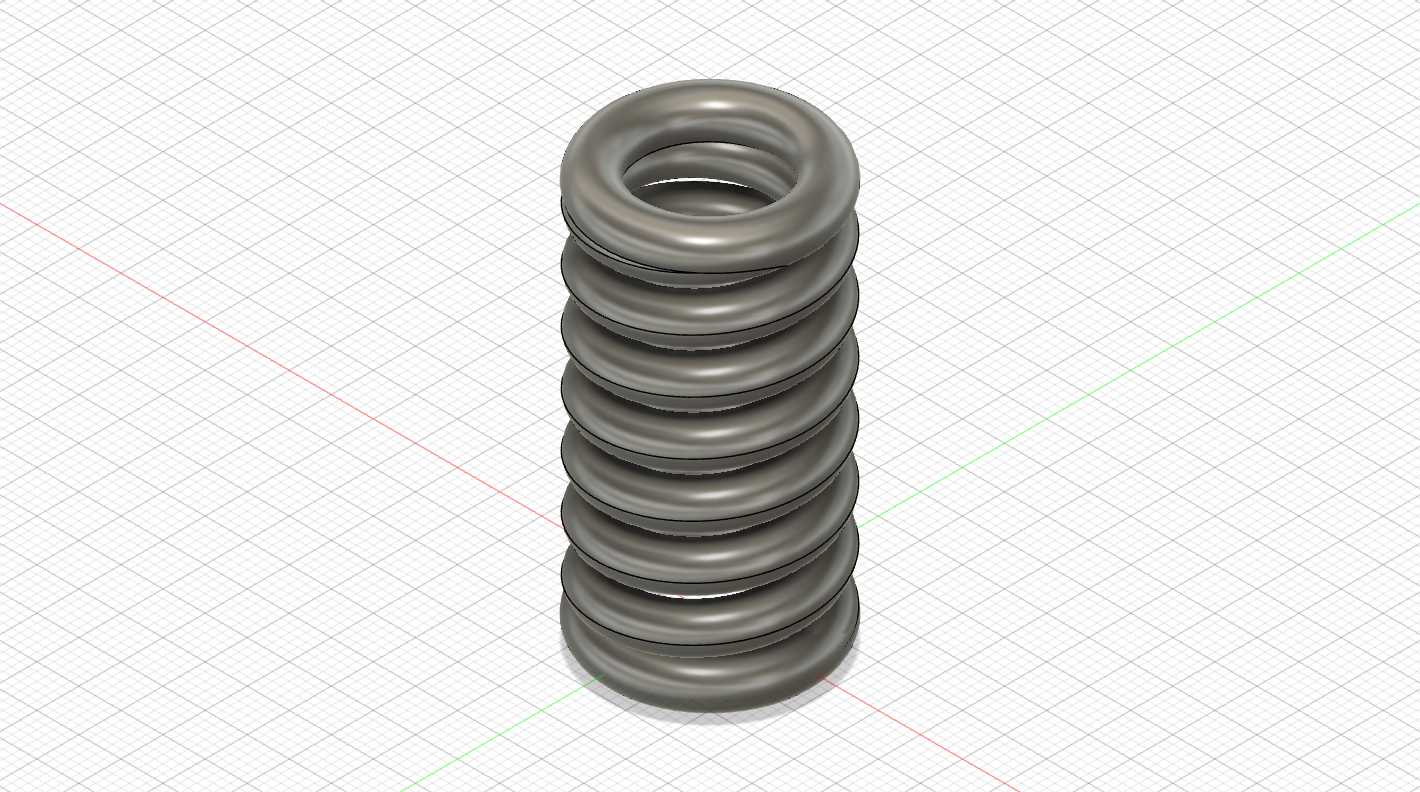

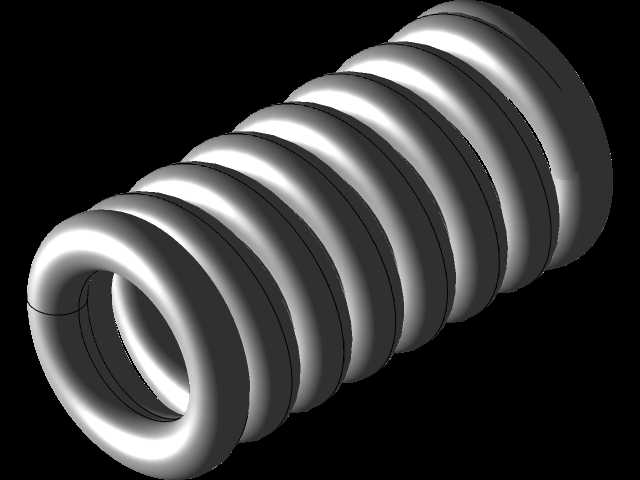

　　在实际建模过程中，螺旋扫掠路径的参数设置需要严格匹配节距、圈数、中径的设计值，两端支撑圈的并紧段需要通过节距渐变的方式实现从有效圈节距到并紧状态的平滑过渡，磨平端的平面需要保证与弹簧中心轴线垂直，垂直度公差一般控制在自由长度的2%以内，这样才能保证安装后弹簧的受力均匀。弹簧的丝径尺寸直接决定了弹簧的刚度和承载能力，丝径越粗、中径越小、有效圈数越少，弹簧的刚度就越大，能够承受的载荷也就越高，设计时需要根据实际工况的载荷需求、行程空间来反向计算匹配对应的丝径、中径、有效圈数参数，避免出现刚度过大导致缓冲效果不足，或者刚度过小导致承载能力不够、变形量超出设计范围的问题。

　　在设备装配环节，这类弹簧的安装位置需要避免出现锐边切口与弹簧表面接触，防止弹簧在变形过程中被锐边刮伤表面，造成应力集中点，在循环载荷作用下从刮伤位置萌生裂纹最终断裂。同时需要定期检查弹簧的工作状态，观察是否出现永久变形、表面裂纹、锈蚀严重等问题，一旦发现弹簧自由长度出现明显缩短、弹力下降的情况，就需要及时更换，避免因为弹簧失效导致整个设备机构出现功能故障。
