台式钻床结构创意组合教学演示装置

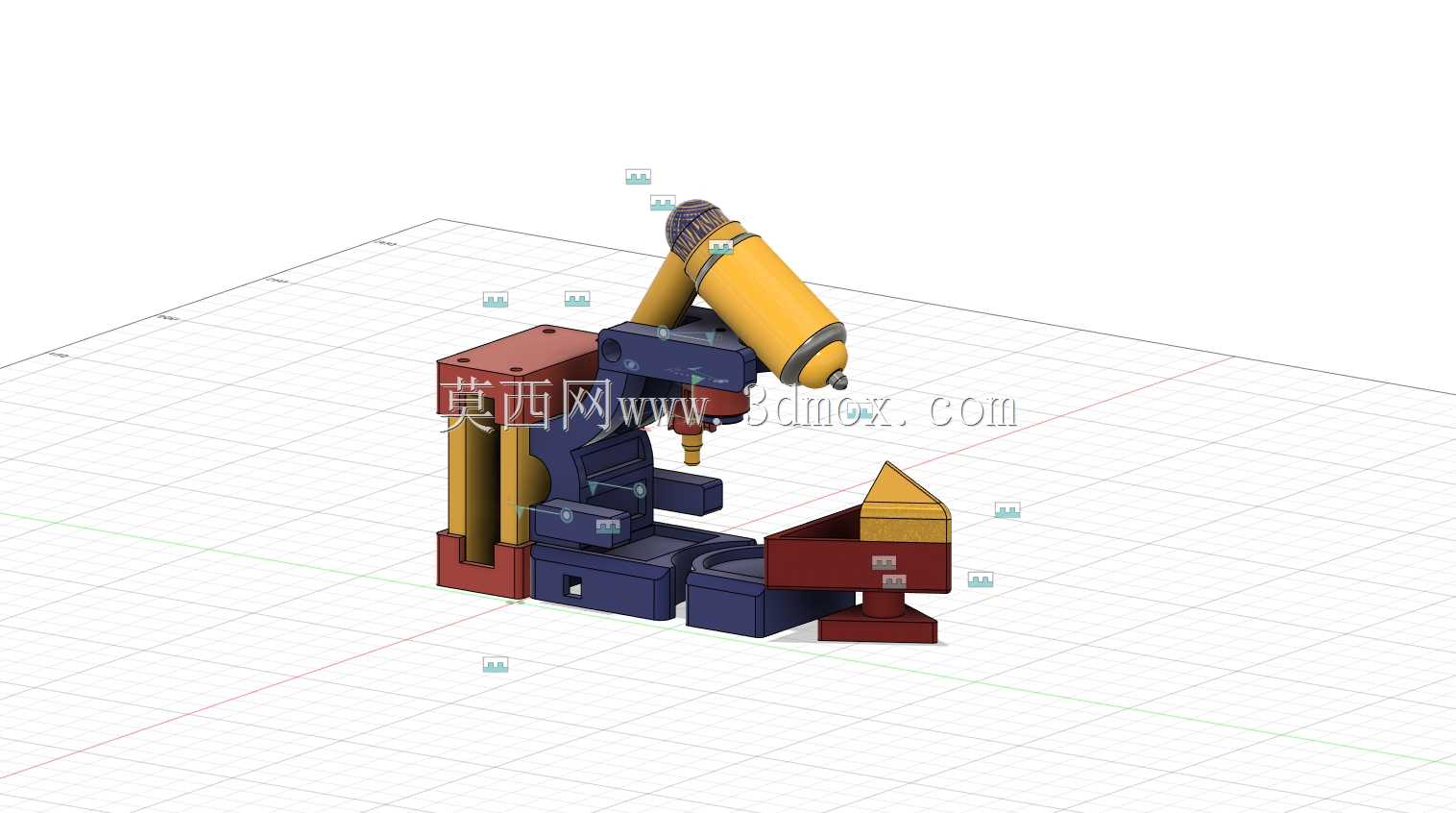

　　这套结构设计围绕小型台式钻削设备的核心功能做了创意化拆解与重组，日常在金工实训教学、职业院校机械结构认知课堂、青少年科创启蒙场景中都能适配，既保留了真实台钻的核心运动逻辑，又通过模块化的色彩分区降低了结构理解门槛，不需要拆解真实生产设备就能让学习者快速看懂钻削加工的动力传递、进给动作、工件装夹的完整逻辑。从功能特性上看，设计还原了台钻的主轴垂直进给、工作台面承托工件、动力头输出旋转扭矩的核心功能，同时将原本封闭在机身壳体内部的传动结构做了外露式处理，不同功能模块用差异化的色块做区分：动力输出单元用醒目的暖黄色标识，机身支撑与进给导轨部分用深蓝色做区分，工件装夹的工作台与基座承托结构用红棕色呈现，学习者不需要对照复杂的装配剖面图，

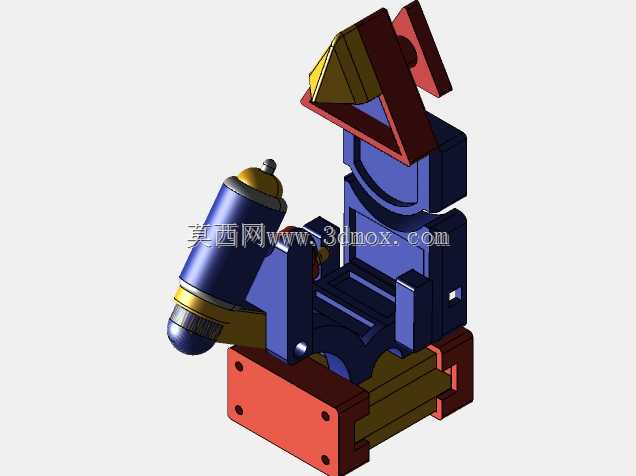

　　就能直接区分动力段、支撑段、装夹段的边界，理解各部分的配合关系。设计思路上没有照搬量产工业台钻的封闭钣金外壳结构，而是优先考虑教学演示的可视性需求，把原本藏在铸件壳体内的立柱导轨、主轴进给滑套、电机安装位都做了开放式设计，每个模块的连接边界都做了清晰的止口定位，既可以整体展示完整的钻削作业流程，也可以单独拆分每个功能单元做单独的结构讲解，适配不同阶段的教学需求。从安装边界与尺寸逻辑来看，整套装置的占地尺寸控制在常规课桌可容纳的范围内，基座底部做了平整的安装贴合面，不需要额外做地基固定，直接放置在平整台面上就能完成演示，主轴的垂直行程参考了小型台钻的常规进给量，足够完成薄型工件的钻削动作演示，工作台面的T型槽结构也做了等比例还原，

　　可以搭配通用的小型压块完成演示工件的装夹固定，和真实工业台钻的装夹逻辑完全一致。在实际教学应用中，这套装置可以替代高价值的工业实训台钻完成入门认知教学，避免初学者直接操作工业设备带来的安全风险，同时外露的结构可以让学习者直观看到主轴旋转时的动力传递路径，理解进给手轮转动时如何带动主轴套筒做垂直升降，工作台如何调整位置适配不同高度的工件，比传统的二维挂图、动画演示的感知度更强。结构设计上也兼顾了拆装实训的需求，各模块之间的连接都采用了快拆式的定位结构，不需要复杂的专用工具就能完成整机的拆解与重组，学习者可以通过动手拆装进一步理解各零件的装配关系、配合公差要求，掌握钻床类设备的装配逻辑。针对科创启蒙场景，

　　这套设计简化了复杂的电气布线部分，把核心的机械运动逻辑做了突出呈现，没有冗余的装饰结构，所有外露的结构都对应真实设备的实际功能，不会给学习者传递错误的结构认知，同时色彩搭配明快，能降低初学者对工业设备的距离感，提升学习过程中的接受度。从结构刚性的设计考量上，支撑立柱与基座的连接部分做了加强筋结构，模拟真实铸铁台钻的刚性设计逻辑，演示过程中不会因为主轴进给的作用力出现结构晃动，保证演示过程中动作的稳定性，主轴的轴线与工作台面的垂直度也做了公差约束，还原真实设备的精度要求，让学习者在认知结构的同时也能建立设备精度要求的基本概念。
