贴片式SMD板载连接器结构设计

　　这类贴片式连接器主要面向消费电子、工控主板、通信模块的表面贴装产线，适配回流焊工艺，不需要在PCB上预先开设穿孔，整板焊接时可与阻容类贴片元件同步过炉，大幅减少板级装配的工序数量。从整机布局角度看，这类接口常布置在板卡边缘位置，用来对接外部线束、子板或者传感器排线，承担信号与小电流的传输作用，选型时首先要核对板边预留的占位空间，确认对接端的插拔方向不会和周边壳体、高元件发生干涉。

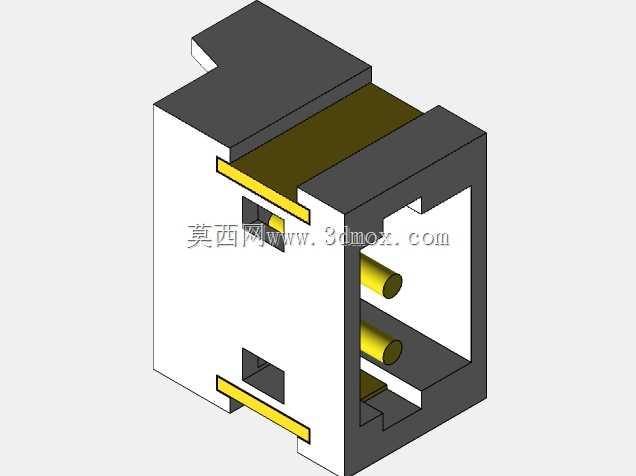

　　建模过程中先从对接腔体入手，外壳采用绝缘塑胶主体加金属屏蔽与固定端子的组合结构，塑胶部分预留出端子插装的卡槽，两侧金属焊片沿本体底部向外延展，贴装时直接落在PCB对应的焊盘上，过炉后既完成电气接地，又能把整个连接器牢牢固定在板面，避免多次插拔后出现本体松脱。内部接触端子采用镀金弹片结构，端部伸出塑胶本体形成贴装焊脚，对接侧设计成带弹性的接触弧面，公头插入时弹片产生微量形变，靠正向压力保证接触电阻稳定，即便设备存在小幅振动也不会出现信号瞬断。

　　外形上本体为矮方型块状结构，整体高度控制在常规板载元件的限高范围内，适配薄型设备的内部堆叠空间，对接面开设导向插口，插口边缘做倒角导入，对接插件时可以自动纠偏，不会出现硬插顶弯端子的情况。本体顶部与侧面设置的定位凸台，在SMT贴装时供吸嘴抓取与机台视觉定位，保证贴装偏移量控制在焊盘允许公差内。安装边界需要重点核对三个维度：一是本体占用的板面长宽尺寸，周边要预留出0.5mm以上的绝缘间隙，避免和相邻贴片元件发生连锡；二是对接方向的前方要留出足够的插拔操作空间，不能被壳体立筋挡住；三是底部焊脚的共面度，建模时要保证所有贴装端面处于同一基准平面，防止回流焊后出现虚焊。

　　结构细节上，塑胶本体采用耐高温工程塑料材质，能够承受回流焊的峰值温度不会发生形变，金属外壳兼顾屏蔽与结构加强作用，既可以抑制外部电磁干扰对信号的影响，也能提升插口的抗挤压能力。内部腔体预留出排屑空间，长期使用中进入的微量灰尘不会堆积在接触弹片表面。这类连接器的建模逻辑完全贴合实际生产流程，所有配合尺寸都对应PCB封装库的标准规范，结构工程师在布局阶段直接调用即可同步完成板框与壳体的间隙校验，不用二次反复调整接口位置。
