三角转子发动机转子核心构件

　　该三角弧形回转构件是三角活塞旋转式动力装置的核心运动部件，整体采用类莱洛三角形的外轮廓构型，完全区别于传统往复式内燃机的圆柱活塞结构，在动力总成中承担密封燃烧腔、传递膨胀做功扭矩的核心作用。从实际装机场景来看，这类转子构件多用于小体积高功率密度的动力单元，常见于轻型特种车辆、小型航空辅助动力、便携发电机组以及改装竞速动力设备，相比同功率等级的往复活塞机构，它取消了曲柄连杆的往复直线运动转换环节，运转时的一阶往复惯性力被完全抵消，整机振动幅度大幅降低，高转速区间的动力输出平顺性优势十分突出。

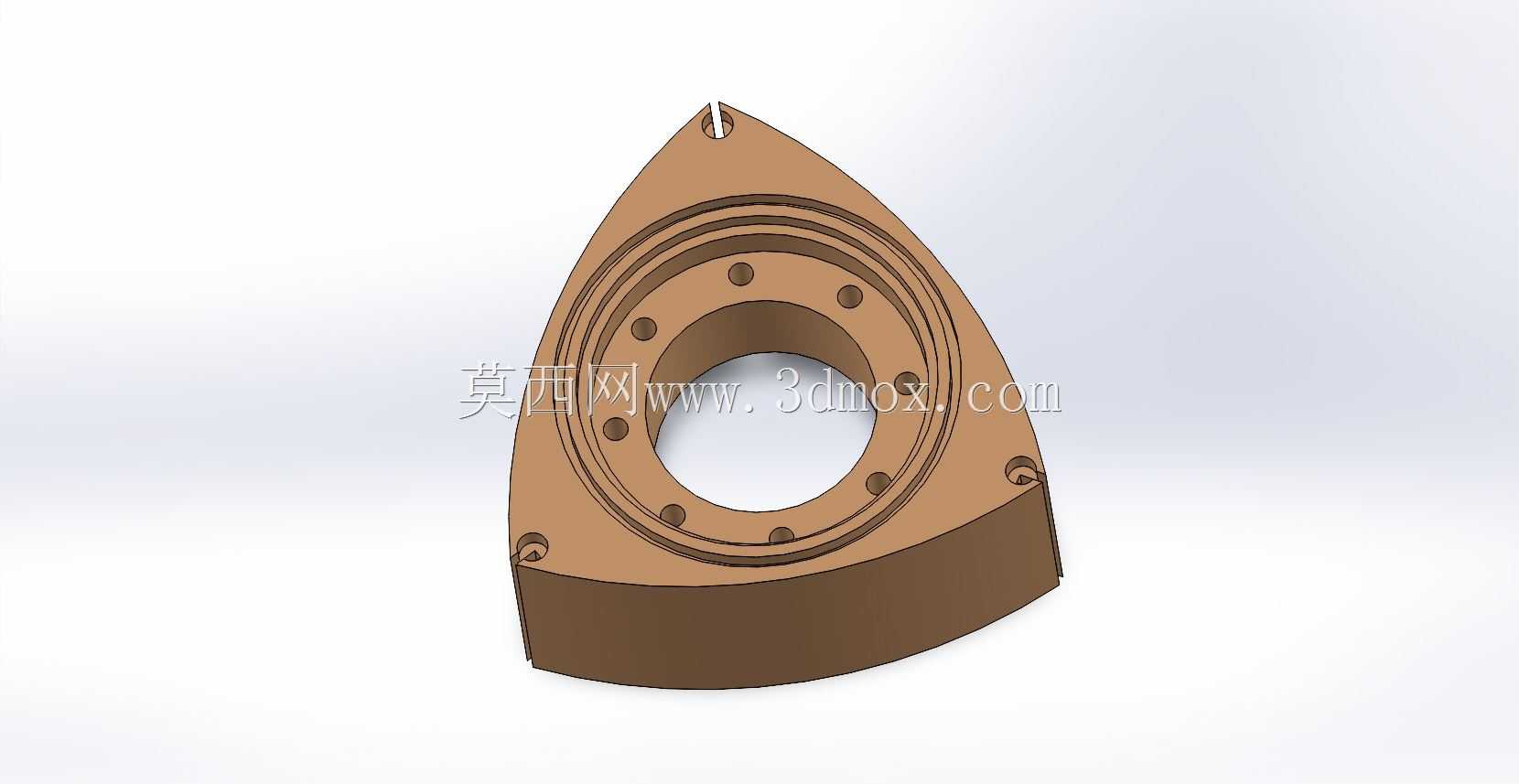

　　从结构设计逻辑拆解，构件中心开设大直径同轴通孔，孔周环形端面上均匀分布多组螺栓过孔，用于和动力输出主轴的偏心轴颈、两端密封端盖完成定位锁紧，保证转子随偏心轴做行星回转运动时的同轴度精度；外轮廓的三个弧形顶角位置预留了密封件安装槽，装机后会在槽内嵌入径向密封刮片，配合端面的气封条，把转子和缸体型面之间的三个独立工作腔完全分隔，依次完成进气、压缩、点火膨胀、排气四个工作循环。构件下部的加厚实体段用于嵌入装配内齿圈，和缸体端面上固定的中心齿轮啮合，严格约束转子的自转与公转传动比，保证三个顶角始终和缸体双弧长短幅旋轮线型面保持贴合，不会出现运动干涉。

　　建模过程中需要优先管控外轮廓的型线公差，三个顶角的圆弧过渡位置不能出现应力集中尖角，否则高速运转时密封片会出现异常磨损；中心安装孔的端面和转子轴线的垂直度需要控制在装机公差范围内，避免端面密封出现偏磨漏气。安装边界上，转子的轴向厚度需要和缸体前后端盖的内腔宽度匹配，预留规定的轴向热膨胀间隙，径向最大回转半径不能和缸体型面发生运动剐蹭，端面上的连接孔位置度需要和偏心轴法兰的安装孔位完全对应，装配后转子在缸体内做行星运动时，三个工作腔的容积变化率完全符合设计预期，不会出现密封失效、压缩比不足的问题。构件的实体部分做了等壁厚优化，在保证刚性的前提下尽可能降低回转质量，减小偏心轴的动平衡校正负担，三个顶角的安装槽尺寸也预留了密封件的磨损补偿余量，长期运转后密封片仍可靠弹簧张力贴紧缸壁，维持腔室密封性能。
