CA6140车床挂接装置枢轴结构件

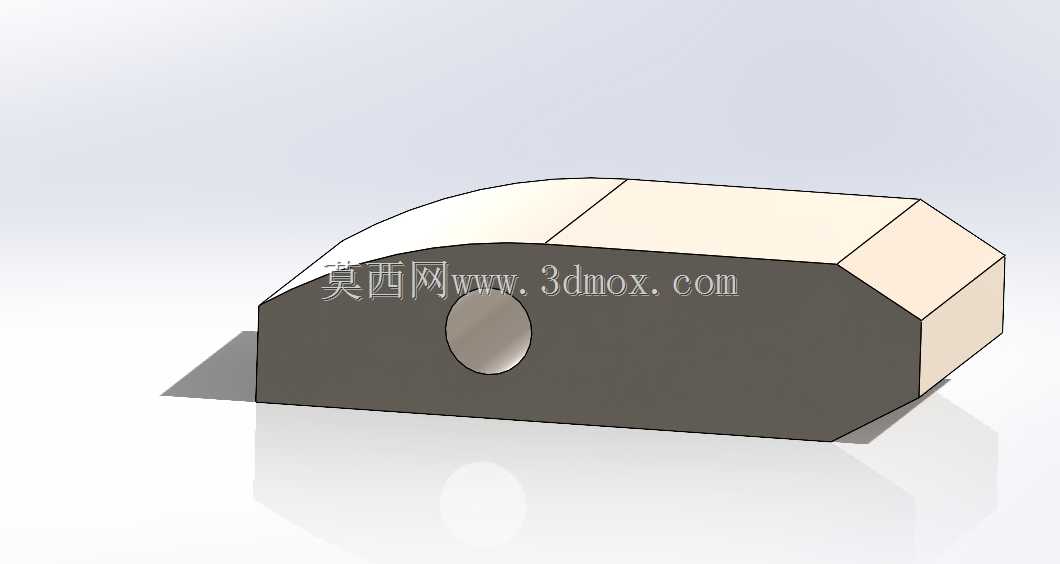

　　在普通卧式车床的改造与维修场景中，挂接装置枢轴承担着进给箱与挂轮架之间动力传递、位置锁定以及快速换装的核心作用。CA6140作为车间里保有量极大的通用车床，其挂轮区域的连接件长期承受交变扭矩、拆装冲击以及润滑油雾侵蚀，原厂枢轴在频繁更换挂轮、调整传动比的工况下，配合面容易出现磨损松旷，进而引发传动噪声增大、螺距加工精度漂移等问题。这款枢轴结构件正是针对上述痛点进行的三维结构重建，整体采用块状承力本体配合横向贯通圆孔的构型，本体外形并非简单长方体，而是结合挂轮架内侧安装空间做了多面切削：顶部为圆弧过渡的曲面，侧面带有斜切平面，底部留出与安装基面贴合的平直支撑面，这种轮廓一方面避让了挂轮架内部的加强筋与齿轮外缘，

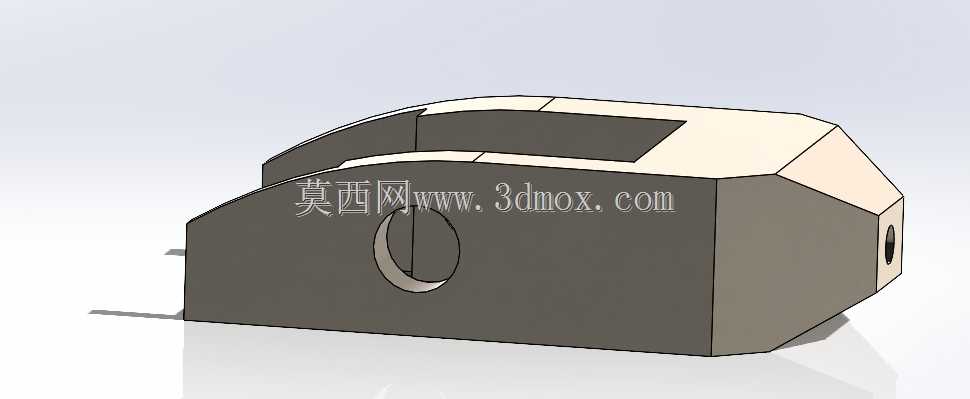

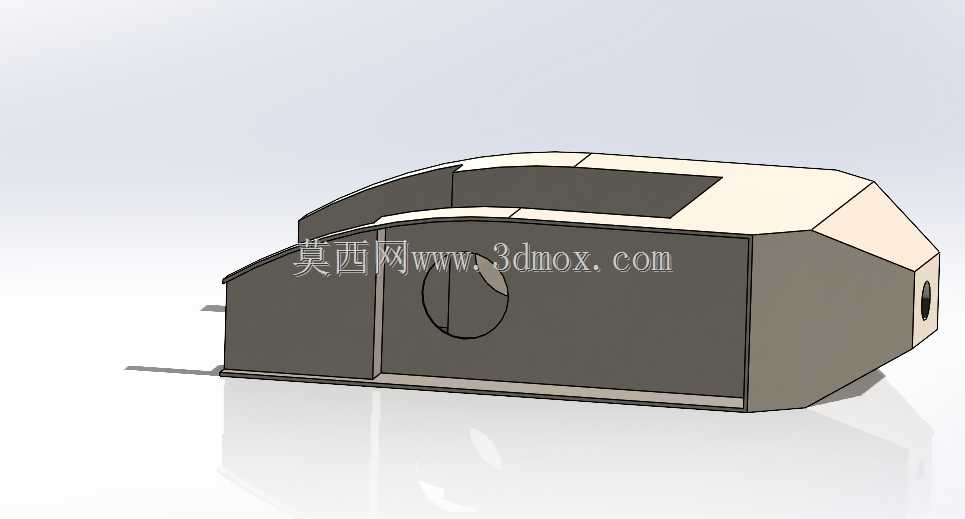

　　另一方面在有限空间内最大化了枢轴的实体体积，提升刚性。横向圆孔是枢轴的工作核心，孔轴线与车床进给方向垂直，用于穿装挂轮轴或锁紧螺栓，孔位在本体高度方向居中，保证挂轮啮合时中心距与原厂参数一致；建模过程中先以圆孔特征为基准绘制圆形草图，再围绕孔位向外拉伸生成主体块，随后在曲面背部绘制切口轮廓，通过拉伸切除形成端部让位结构，针对末端安装位还创建了三角形加强切面，借助拉伸偏置命令切出挤出切割的末端形态，最后通过抽壳思路修整出盒状承力腔体，整个建模流程严格遵循从基准到特征、从粗放到精细的顺序，每一处切除都对应实际装配中的干涉检查。从安装边界来看，枢轴本体的长度、高度以及斜切角度均与CA6140挂轮架内腔尺寸匹配，底部平面贴合安装基面后，

　　贯通孔与挂轮架侧板孔同轴，穿入紧固件后即可完成定位；圆弧顶面则避开了挂轮运转时的齿顶圆轨迹，即便在最大挂轮直径工况下也不会发生刮擦。结构设计上，块状本体相比薄壁销轴具备更强的抗弯曲能力，多切面构型在减轻不必要重量的同时保留了载荷传递路径上的材料分布，密度按钢材折算后，单件质量与体积、表面积参数均适配车床挂轮区域的载荷量级，能够在频繁切换进给传动比、承受挂轮啮合力的工况下长期保持配合精度，既可以作为车床维修替换件的加工参考，也能为机床课程设计、挂轮机构改装提供完整的三维结构参照。
