输送机用带法兰式轴承安装固定座

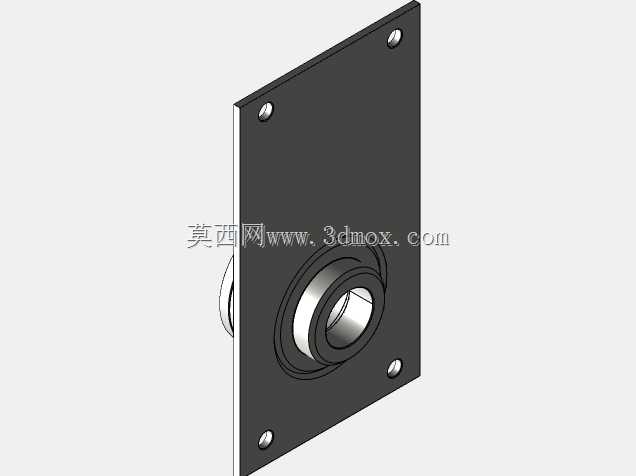

　　在连续输送类设备的传动段设计中，这类带安装法兰的轴承固定座是承担转轴径向支撑、抵消传动带张紧侧向力的核心基础零件，常见于带式输送机、辊道输送线的从动辊、张紧辊端部安装位置，也可适配小型传动机构的转轴支撑场景。从结构设计逻辑来看，该零件采用方形安装法兰作为承载基体，法兰面四角预留通孔用于穿装固定螺栓，可直接贴合设备的侧板安装面完成锁紧，无需额外设计复杂的定位止口嵌套结构，安装时仅需保证安装面的平面度公差在0.1mm以内，即可避免轴承外圈受附加偏载导致的早期磨损。中间的轴承容纳腔采用台阶式孔位设计，孔位公差按照轴承外圈的过渡配合要求取值，既可以保证轴承压装后不会出现径向窜动，也预留了轴承外圈的轴向定位台阶，

　　防止设备运行过程中轴承受轴向窜动力脱出。从安装边界来看，方形法兰的四个安装孔采用对称分布设计，孔位中心距与常规输送设备的侧板安装预留孔位匹配度较高，安装时不需要对现有设备侧板进行二次扩孔或焊接调整，可直接替换同规格的老旧轴承座，降低设备维护的改造成本。伸出法兰面的轴承端凸台可在安装时嵌入设备侧板的预留开孔中，既可以起到安装定位的作用，也能阻挡输送过程中散落的粉尘、碎屑进入轴承内部，延长轴承的润滑维护周期。在实际选型应用中，这类轴承座适配的转轴直径可根据容纳腔的轴承选型灵活调整，既可以支撑光轴类的输送辊，也可以适配带键槽的动力输入转轴，支撑部位的载荷传递路径直接从轴承外圈传递到方形法兰基体，再通过四个固定螺栓均匀分散到设备安装侧板上，

　　不会出现局部应力集中导致的法兰变形问题。设计建模时，重点需要保证轴承容纳腔的轴线与法兰安装面的垂直度公差，若垂直度超差，会导致转轴安装后出现别劲现象，运行时会产生额外的转动阻力，同时加速轴承的滚动体磨损。法兰上的螺栓通孔直径比选用的固定螺栓直径大1mm左右，预留一定的安装调整余量，方便现场安装时微调轴承座的位置，保证转轴的同轴度符合装配要求。这类结构的轴承座相比剖分式轴承座，密封性能更好，结构更紧凑，适合在输送设备的固定端辊组上使用，不需要频繁拆卸维护的场景下，整体可靠性更高，同时零件的加工工艺性更好，方形法兰可直接通过板材切割后镗孔完成加工，生产制造成本更低，适合批量配套输送设备生产使用。
