台式机轴流风冷CPU散热器结构

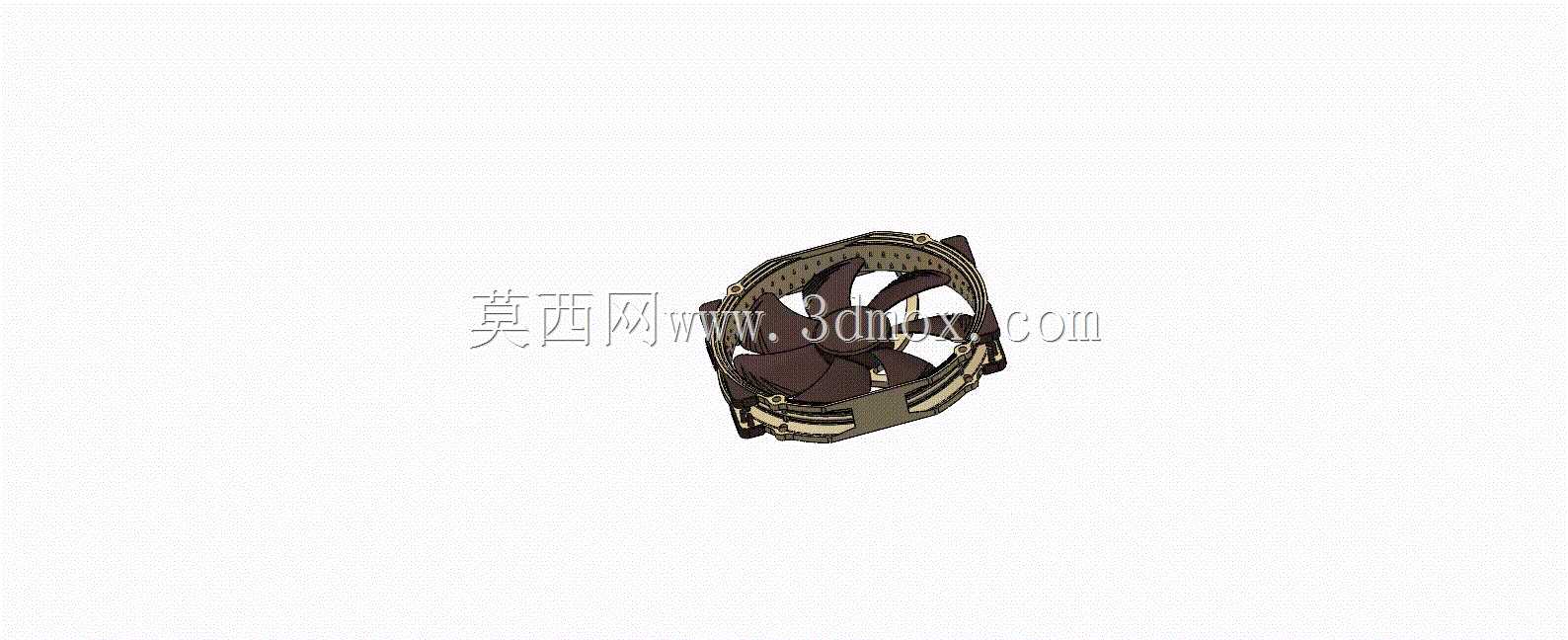

　　这套散热结构面向台式计算机主板处理器散热场景，核心作用是把CPU工作时集中产生的热量快速带走，避免芯片因结温过高触发降频、保护停机甚至长期热老化。整机围绕标准处理器插槽周边的安装边界展开，外框采用圆形轴流风扇布局，相较方形框体，在有限机箱空间内能够更充分利用扇叶扫风面积，同时减少四角材料冗余，让气流路径更贴近中心热源。

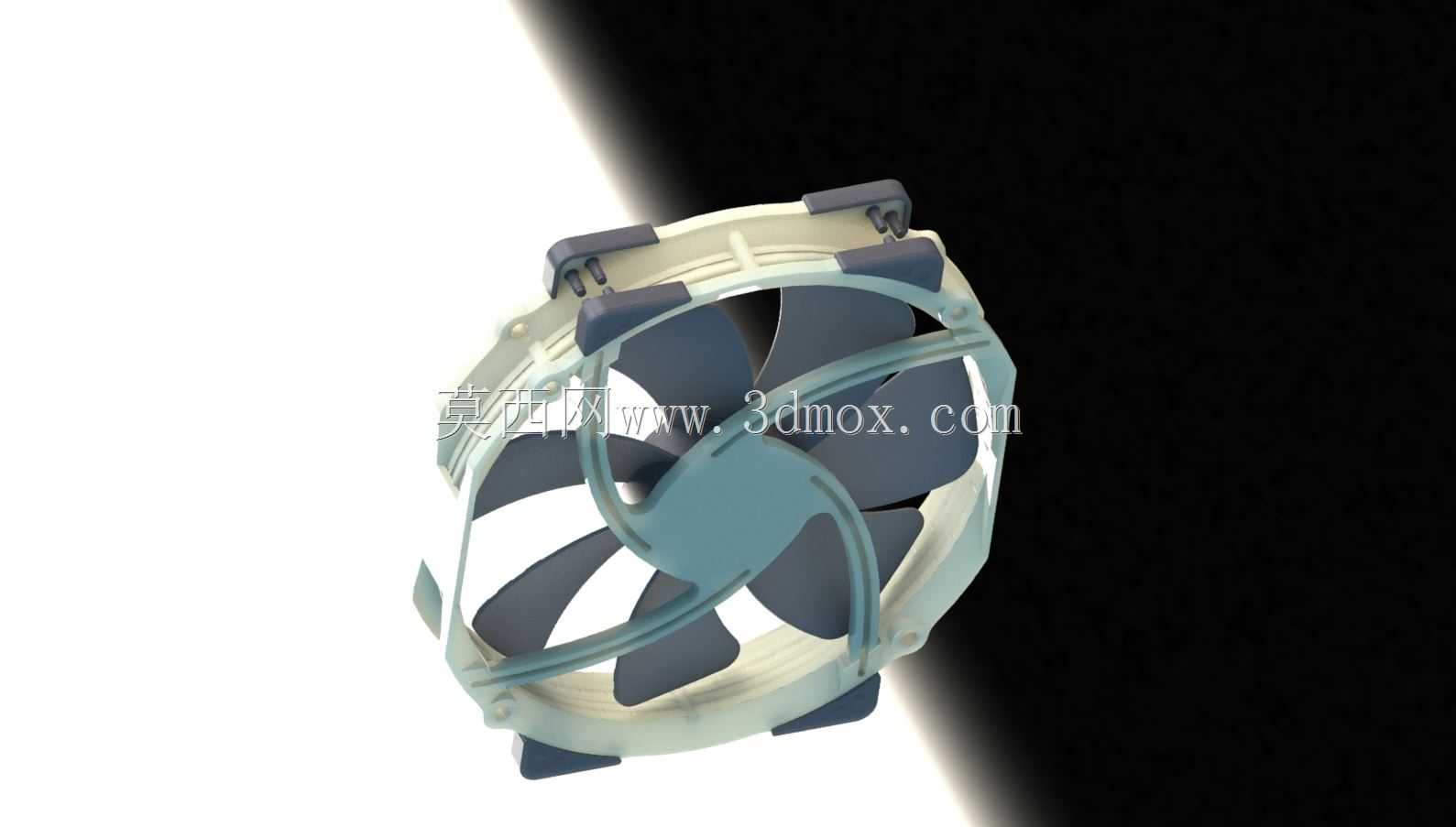

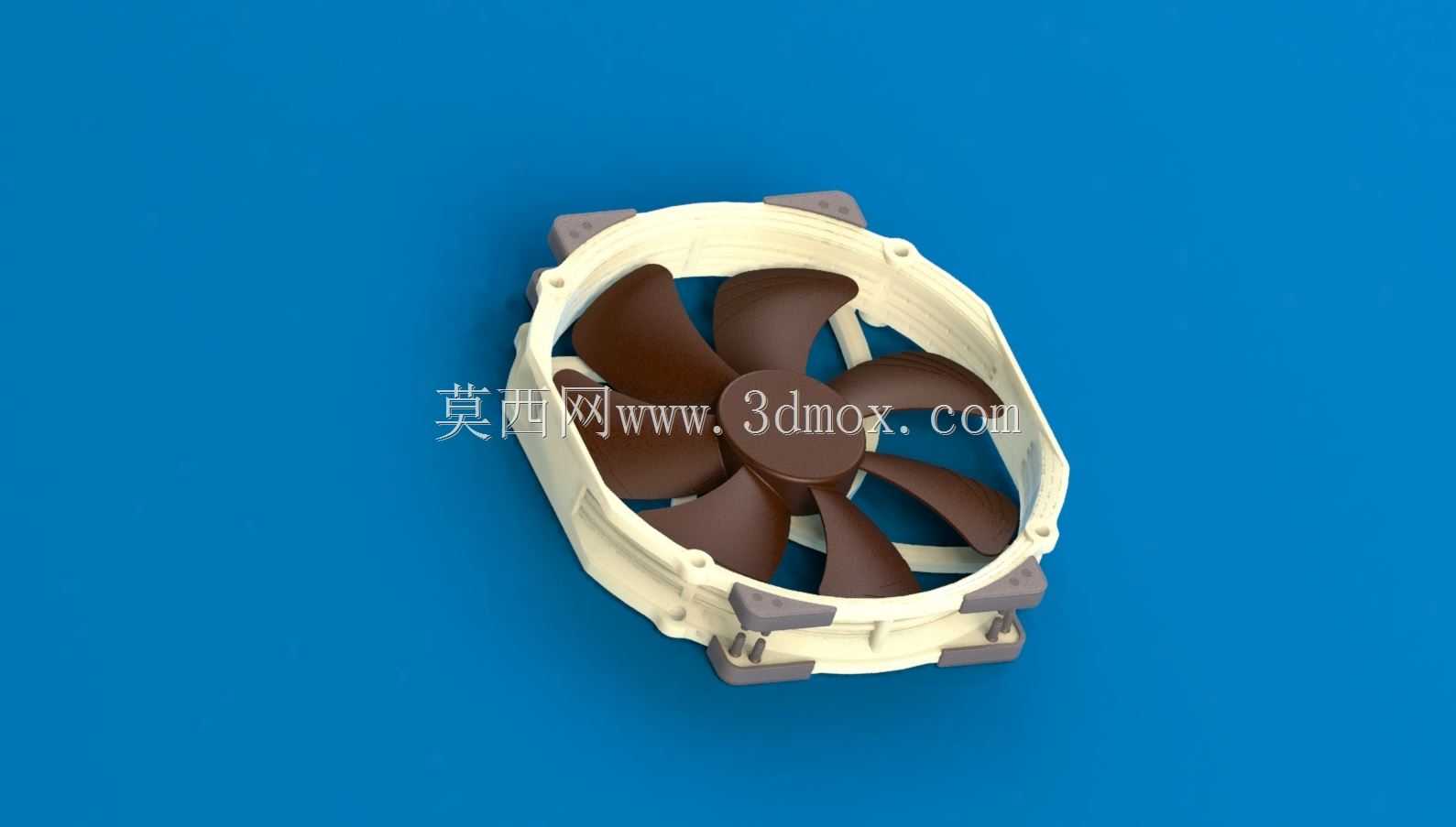

　　扇体部分采用多叶片轴流设计，叶片曲面兼顾进风导向与轴向增压，运转时气流沿风扇轴线穿过，可直接吹向下方鳍片或处理器顶盖区域。扇框四周设置弹性卡扣与限位结构，安装时能够卡在散热鳍片、钢丝扣具或机箱预留位上，拆装不需要复杂工装；边角的缓冲垫还能吸收叶片高速旋转带来的微振动，降低共振传递到机箱钣金后产生的噪声。

　　从结构拆分思路看，模型把外框、叶片、轮毂、卡扣和防护筋分别建立为独立特征，便于后续检查装配间隙。轮毂中心对应电机安装位，叶片与轮毂连接处做了过渡圆角，避免应力集中；外圈防护筋既维持框体刚性，也能在搬运、装机过程中防止叶片受外力磕碰。扇框外侧的扣位位置参考常规CPU散热器的固定习惯，保证扣具压紧力能够均匀作用在处理器顶盖四周，减少局部翘曲和接触不实的问题。

　　实际选型时，需要重点核对风扇外径、总厚度与主板内存、显卡、机箱侧盖之间的干涉关系。圆形外框虽然有利于气流组织，但在密集硬件平台中仍要确认周边电容、供电散热片和高马甲内存的高度差；安装面则要保证与CPU顶盖平行，扣具锁紧后压力适中，使导热介质能够填充微观不平度。该结构也可迁移到小型工控机、服务器局部辅助散热、电子柜通风等场景，建模时保留的卡扣、筋位和叶型特征，能够直接用于干涉检查、风道评估和后续工程改型。
