高温高压工况球阀连接壳体总成

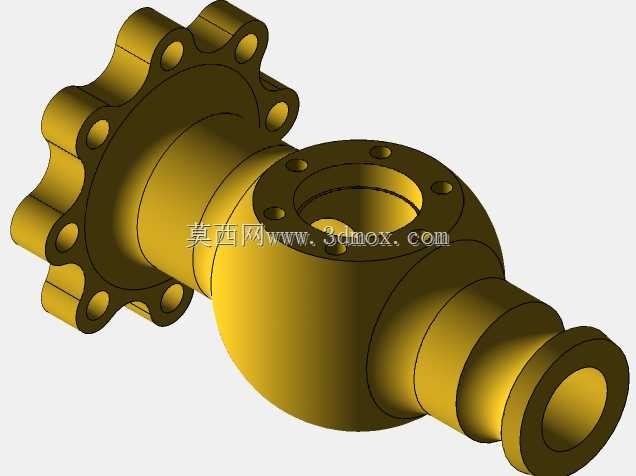

　　这套承压连接壳体总成面向蒸汽输送、高温流体管路以及高压工艺管线的截断控制场景，核心承担介质导流、阀腔承载与管路对接的功能，常见于炼化配套管线、工业供汽系统、高温液压回路以及需要刚性密封的流体输送工位。结构上一端采用多孔周向布置的法兰对接面，法兰外缘做花瓣式轮廓减重，沿圆周均匀分布螺栓过孔，安装时可与配对法兰通过螺栓组完成周向锁紧，多孔布局能够分散高压工况下的密封面压应力，避免局部应力集中导致密封失效；另一端为阶梯缩径的对接接口，接口端部预留密封配合面，可适配焊接连接或者卡套式压合连接，适配不同管径的上游管路。中部的球形膨大腔体为阀芯装配预留空间，腔体顶部开设带螺栓孔的法兰安装座，用于固定阀盖、填料函以及阀杆驱动组件，

　　腔体内部流道做平滑过渡，减少高温高压介质流经时的湍流冲蚀，降低流阻带来的压力损失。设计阶段首先锁定管路通径与公称压力边界，以此确定阀体最小壁厚：球形腔体的壁厚按照薄壁承压容器的应力公式核算，在介质工作压力叠加温度带来的材料强度折减后，保留足够的安全裕度，避免长期高温蠕变导致腔体变形。两端接口的同轴度、顶部阀座安装面与流道轴线的垂直度都在建模时同步标注形位公差，保证后续阀芯装入后，启闭行程中阀芯密封面能够完全贴合阀座，不会出现偏心卡涩或者密封面偏磨。法兰端的螺栓孔中心圆直径、孔位分布角度严格匹配通用管路法兰标准，现场安装时不需要额外改制配对法兰，降低管路改造的适配成本；阶梯接口的各段外径、长度尺寸预留了管路装配的操作空间，

　　外围轮廓不会和邻近管线、支架发生干涉。壳体外部的过渡位置全部采用圆角顺滑衔接，避免直角拐角处的应力集中，在交变压力、温度波动的工况下，能够减少疲劳裂纹的萌生概率。建模过程中同步完成了装配干涉校验：阀芯在腔体内的全行程转动不会触碰壳体内壁，阀杆穿过顶部安装座的位置预留了填料装填与压盖锁紧的空间，侧向接口与端部法兰的对接端面平行度满足管路铺设的对齐要求，整体结构兼顾承压强度、装配工艺性与现场管路的安装兼容性。
