五千升立式纤维储水罐体结构

　　该模型呈现的是一台5000升容量的立式圆柱形纤维储水罐体，整体采用上窄下宽的同轴回转体构型，顶部为封闭平盖结构，侧壁带有多道环形加强箍带，底部为圆弧过渡的封底，这类结构在村镇集中供水、厂区生产用水缓存、农业灌溉调蓄以及小型水处理系统中较为常见。建模时先以中心轴线为基准绘制罐体母线，通过回转特征生成主体曲面，再依据纤维缠绕工艺的铺层走向，在筒身外侧布置数道凸起环筋；环筋并非单纯装饰，而是对应纤维缠绕过程中的局部加厚区域，能够抑制满水工况下筒壁的环向膨胀，降低薄壁罐体在长期静压下出现蠕变变形的概率。

　　从安装边界来看，罐体整体占地由底部外径决定，选型时需在罐体周向预留不小于六百毫米的检修通道，顶部平盖上方要留出人孔启闭与管路拆装空间；若布置在室内，还需核对吊装入口宽度与厂房净高，避免成品罐体无法转运就位。罐体底部圆弧封底不适合直接落在平整地面，工程现场通常配套浇筑环形混凝土基础或制作钢制鞍座，让封底弧面与支撑圈均匀贴合，防止局部应力集中造成纤维层分层。

　　功能层面，5000升的有效容积可作为管网压力波动时的缓冲节点，也能在短时停水工况下维持下游用水；侧壁环向分段的造型同时兼顾成型脱模便利性，纤维铺覆时每一段筒身都可获得稳定的缠绕张力。顶部平盖区域预留了接口布置面，可根据实际需求开设进水口、溢流口、呼吸口与液位计安装位，底部侧方则适合设置排污口，便于定期沉积排放。

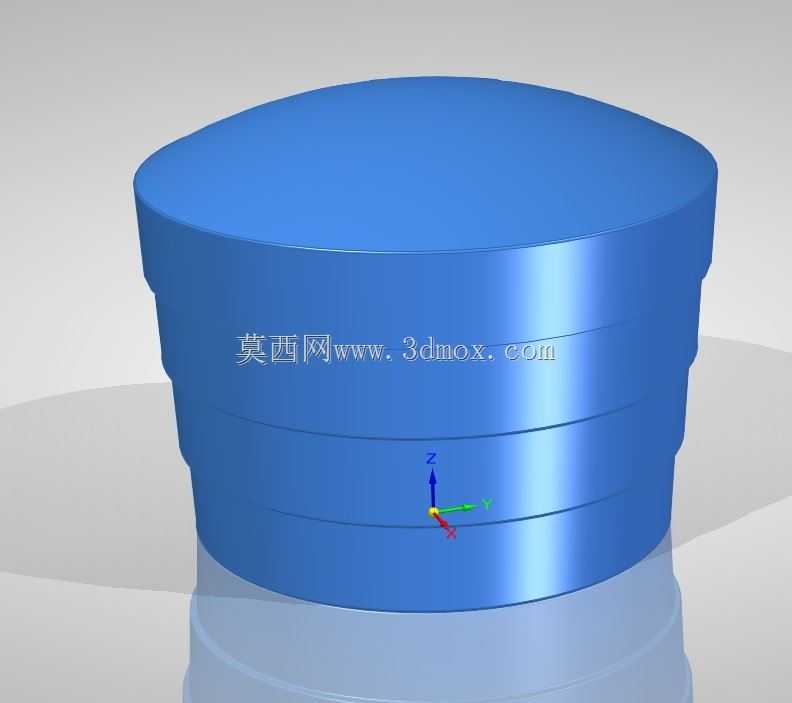

　　结构设计思路上，罐体壁厚沿高度方向并非完全一致：下部承受的静水压力随液位升高而增大，因此靠近底段的纤维铺层厚度与环筋密度适当加大，上部筒壁受力较小，可适度减薄以控制材料成本。模型中坐标系原点落在罐体下部中心，Z轴沿罐体轴线向上，X、Y轴对应径向方位，这种基准设定方便后续在装配环境中与基础支架、进出水管路、液位检测元件进行对位，也便于工程人员直接提取各段直径、总高与接口坐标，完成厂区布置图与安装详图的核对。
