铝型材框架式数控雕刻切割设备结构

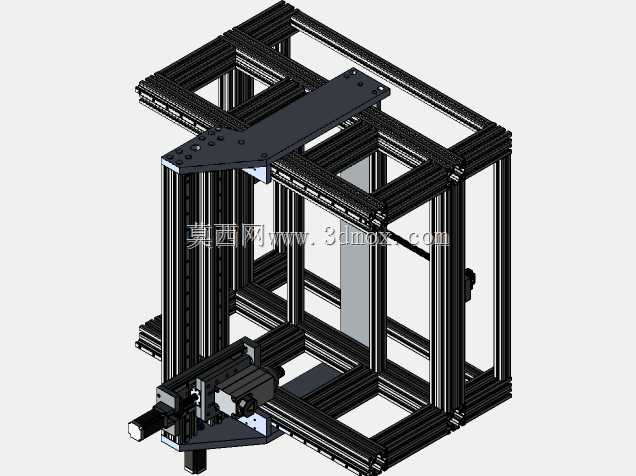

　　这款设备采用工业铝型材拼装式机架结构，整体为龙门式运动布局，主要面向非金属板材、软质金属材料的平面雕刻、铣削、切割加工作业场景，常见于广告标识制作、小型木工件加工、工艺浮雕制作、教学实训加工等场景，可适配不同材质的加工需求，通过更换不同的加工主轴头即可完成雕刻、钻孔、轻铣、切割等多类工序。从结构设计逻辑来看，机架全部采用标准欧标铝型材搭建，依靠型材自带的T型槽完成各部件的定位与锁紧，无需额外焊接加工，既降低了整体机架的加工成本，也方便后期根据加工幅面需求调整机架的横向、纵向跨度，安装调试过程中可通过调整型材拼接位置修正装配公差，相比焊接钢结构机架，铝型材机架的自重更轻，设备移动与就位难度更低，

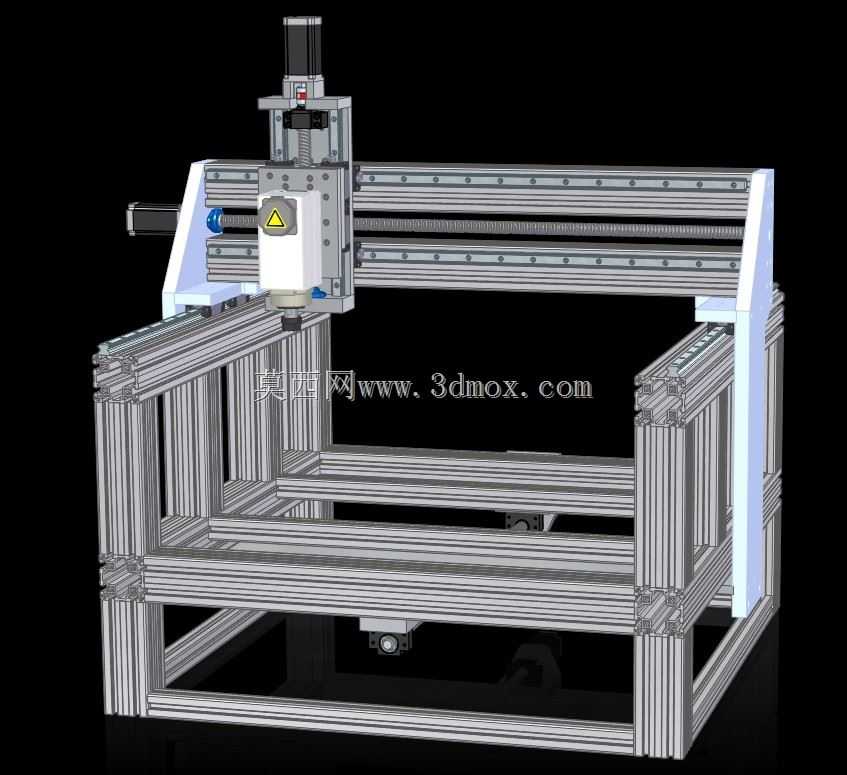

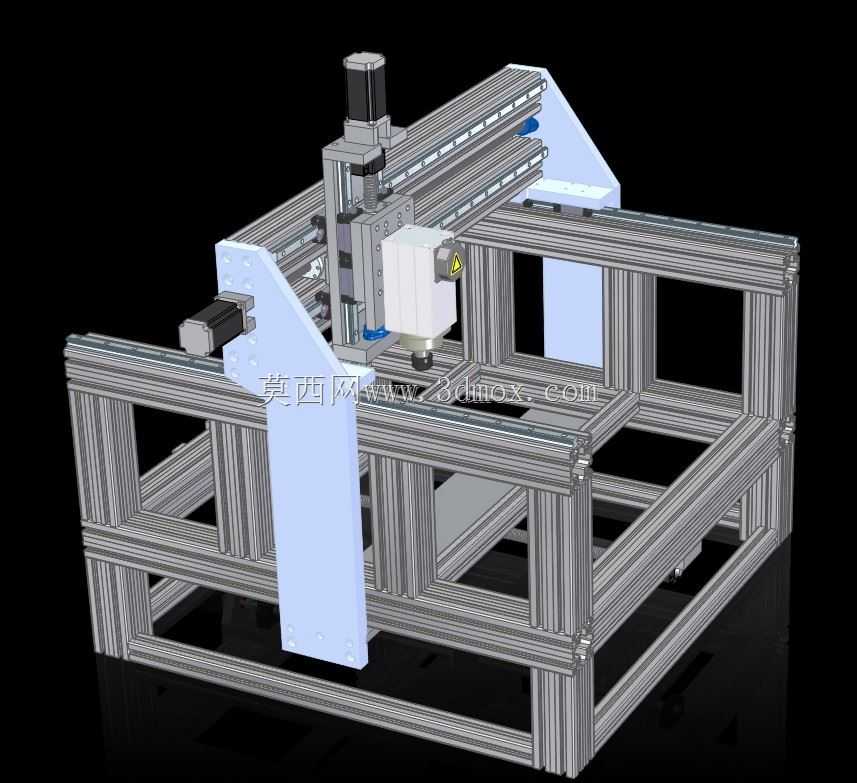

　　同时铝型材表面的阳极氧化层具备不错的抗锈蚀能力，适合在小型加工车间、工作室等非重度工业环境下长期使用。运动系统采用经典的龙门动梁式设计，Y轴方向布置双平行直线导轨，承载龙门横梁做前后方向的进给运动，X轴导轨集成在龙门横梁上，搭载加工主轴组件完成左右方向的进给，Z轴滑台垂直布置在X轴滑台上，带动主轴完成上下方向的进刀与退刀动作，三个运动轴均采用伺服电机搭配滚珠丝杠的传动组合，可保证进给过程中的运动精度与重复定位精度，满足常规雕刻切割作业的精度要求。设计过程中充分考虑了安装边界的适配性，整体机架底部预留了可调脚杯的安装位置，可根据地面平整度调整设备水平，避免因地面不平导致的导轨扭曲、运动卡滞问题；各轴的行程限位位置均预留了传感器安装位，

　　可根据实际加工需求调整软限位与硬限位的触发位置，防止运动超程造成部件碰撞损坏；主轴安装位采用标准夹座设计，可适配不同功率的风冷、水冷雕刻主轴，用户可根据自身常加工的材料材质、切削深度选择对应功率的主轴组件，无需对Z轴滑台结构做额外修改。设备的电气走线全部沿铝型材的T型槽布置，搭配专用的线槽盖板完成走线防护，既避免加工过程中切屑、粉尘落到线缆上造成线缆磨损，也让整机外观更加规整，后期维护排查线路时也更加便捷。在实际使用过程中，这类铝型材框架的数控加工设备，相比一体铸造床身的工业机床，采购与维护成本更低，装配门槛不高，适合小型加工经营主体、个人工作室、院校实训场景使用，可覆盖大部分常规的平面加工需求，对于加工幅面有特殊要求的用户，还可通过延长对应方向的铝型材、导轨与丝杠长度，快速定制对应加工幅面的设备，结构拓展性较强。
