台式龙门结构等离子数控切割设备

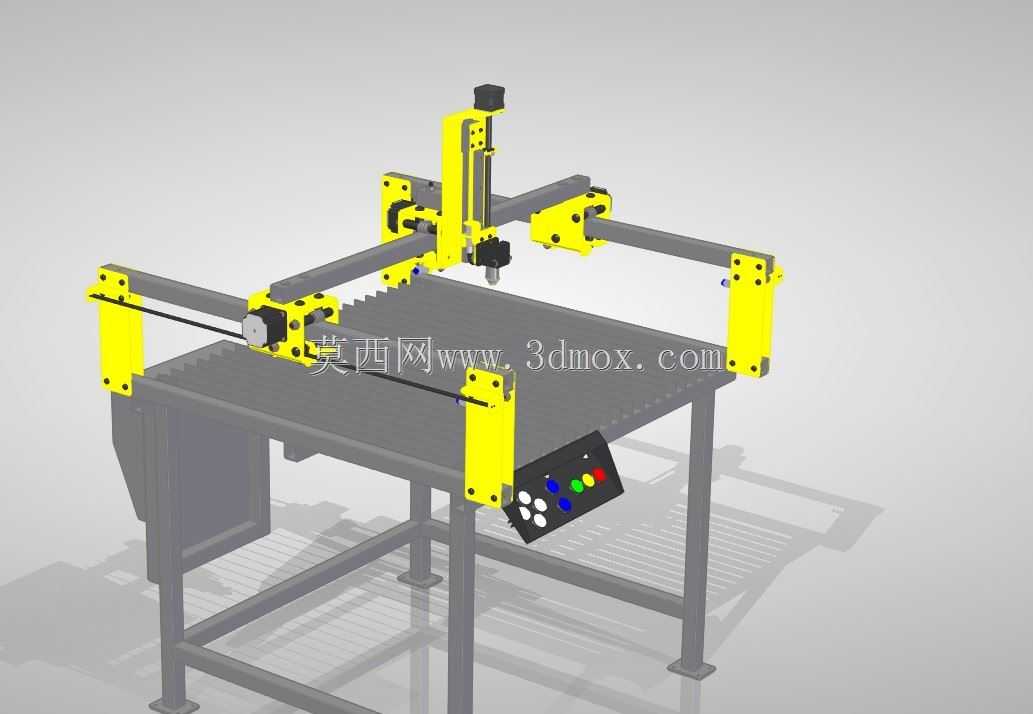

　　这款台式等离子数控切割设备，主要面向中小型金属加工车间的板材下料场景，适配碳钢板、不锈钢板、镀锌板等多种常见金属板材的异形轮廓切割作业，可替代传统手工划线切割、砂轮切割等低效加工方式，大幅降低异形件下料的人工成本与尺寸误差。设备采用经典龙门双驱结构布局，横向横梁搭载可沿X轴移动的等离子割炬安装滑座，两侧纵向导轨固定在焊接式工作台架的上方边缘，配合同步带传动实现Y轴方向的平稳进给，割炬滑座自带Z轴升降调节机构，可根据板材厚度、切割工艺参数自动调整割嘴与板面的间距，避免撞枪同时保证切割弧长稳定。工作台采用格栅式承托结构，切割过程中产生的熔渣可直接透过格栅间隙落入下方集渣区域，减少板面粘渣问题，同时格栅条采用可更换设计，

　　长期使用被熔渣烧损后可单独替换，降低维护成本。前端操作面板集成了设备启停、轴点动、切割启动、急停等常用控制按钮，布局符合一线操作人员的操作习惯，无需复杂培训即可快速上手。从安装边界来看，设备整体占地尺寸适配常规中小型加工车间的工位布局，无需额外做特殊地基处理，放置在平整的硬化水泥地面即可调平使用，工作台高度符合人体站立操作的舒适区间，上下料时无需过度弯腰或抬举。设计过程中优先考虑了传动部件的防护性，两侧纵向导轨的传动同步带外侧加装了防护挡板，避免切割过程中产生的金属飞溅、粉尘落到传动副上加剧磨损，所有运动走线均采用拖链收纳，避免线缆长期往复弯折出现断裂故障。割炬安装位预留了通用夹具接口，除了搭载等离子割炬外，

　　也可根据加工需求更换火焰割嘴、划线头等功能部件，拓展设备的适用加工范围。龙门横梁采用矩形钢管焊接后去应力处理的结构，兼顾刚性与轻量化，保证高速移动过程中不会出现明显的形变抖动，确保切割轮廓的精度，两侧的纵向支撑座采用加厚钢板焊接，与工作台架连接为整体结构，提升整机的运行稳定性，即使长时间连续运行也不会出现结构松动导致的切割尺寸偏差。
