32A5P微型断路器防护配电箱结构设计

　　这款32A规格5P配置的微型断路器配套配电箱，主要面向户外临时施工、小型工业设备就近配电、户外作业工位供电这类对防护等级有明确要求的场景，区别于常规嵌装在室内柜体里的配电单元，这款箱体自带完整的外部防护结构，不需要额外加装外层防雨防尘壳体，就能直接在半露天、存在少量溅水与粉尘的作业环境里使用。从结构设计逻辑来看，箱体采用上下分层的布局，下部是封闭的接线腔体，用来容纳进出线电缆的压接端子、接地排以及预留的线缆弯曲余量，底部设置的两个带标识的旋钮式锁止件，既可以实现下腔体盖板的快速拆装，又能在检修完成后保证腔体密封，避免日常使用中杂物、水汽渗入接线端引发绝缘故障。

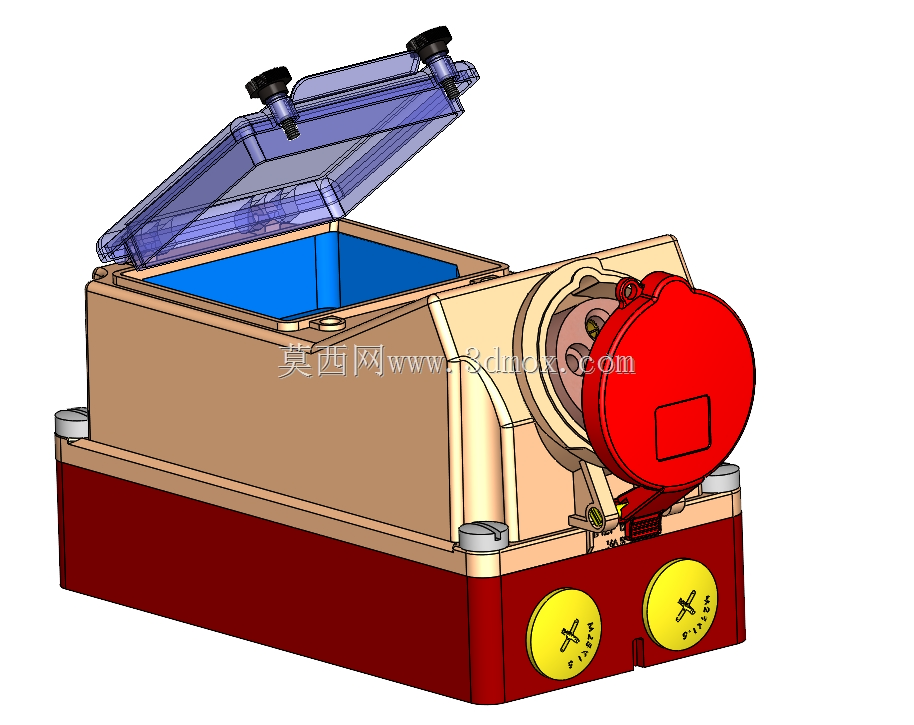

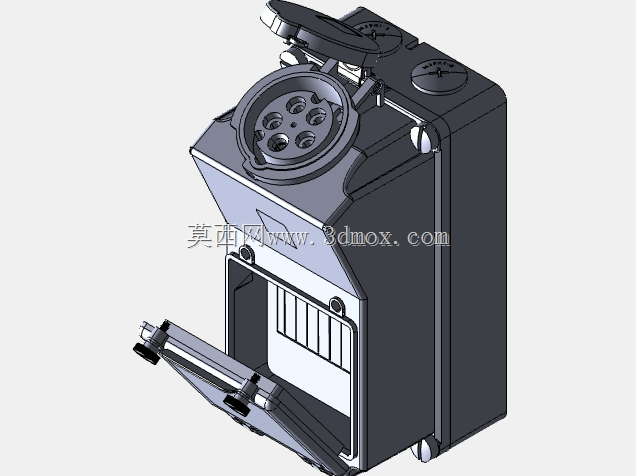

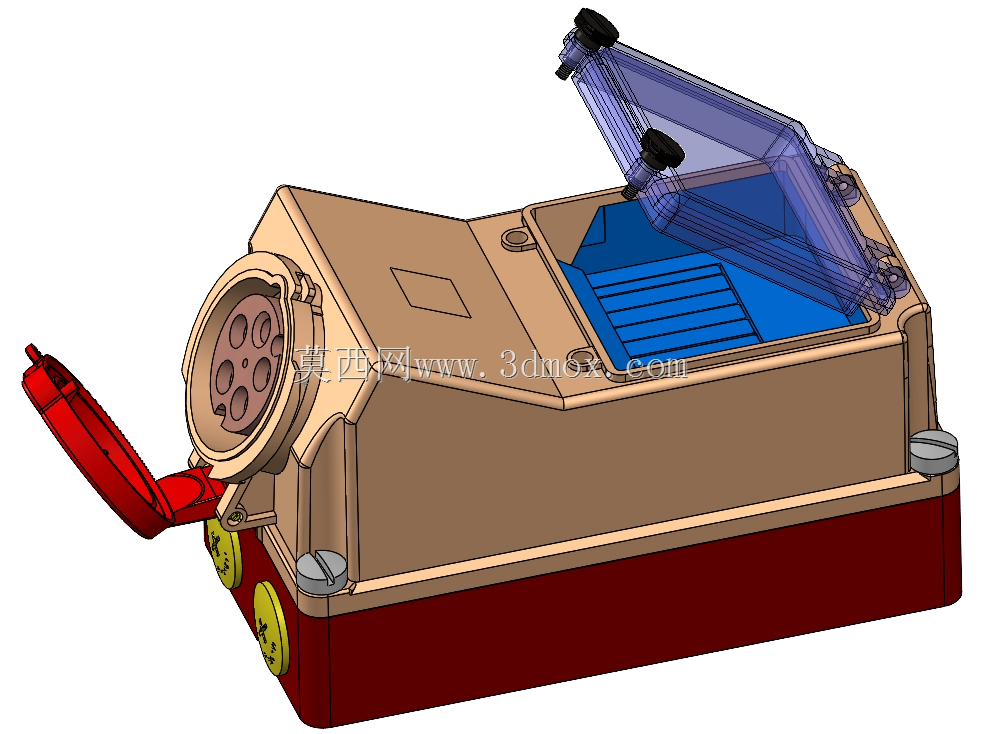

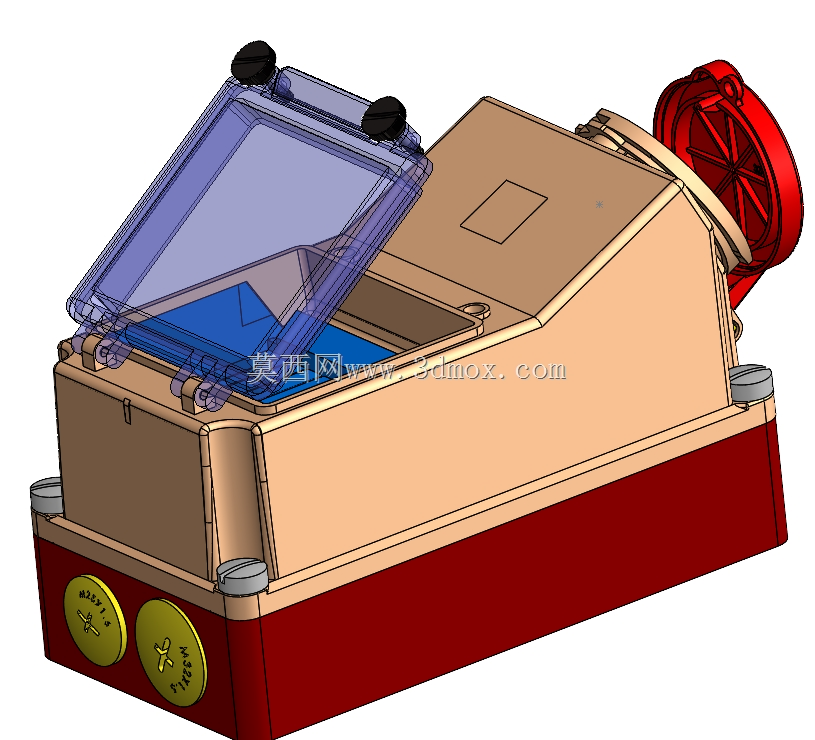

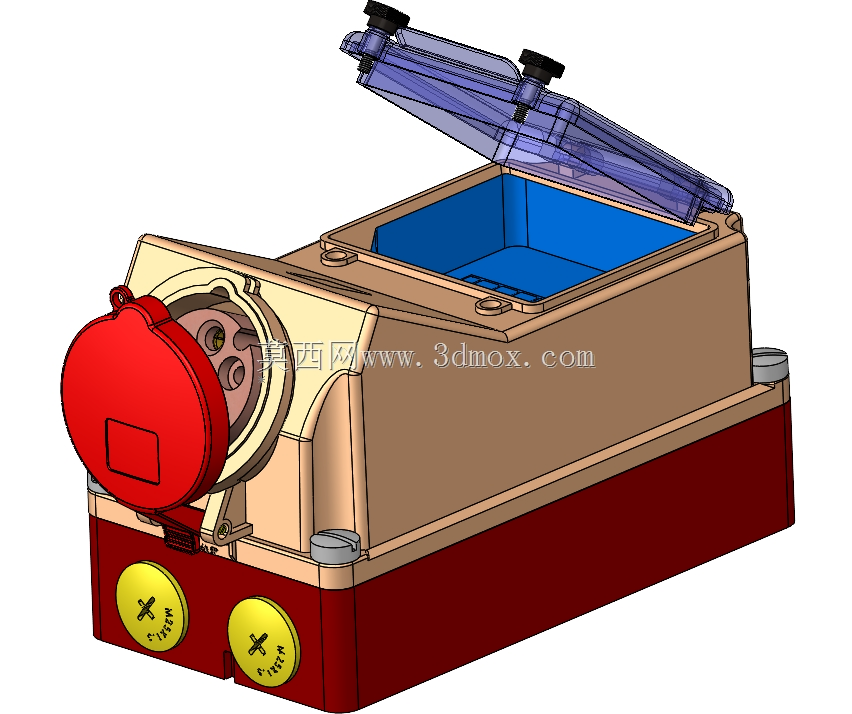

　　上部腔体用来安装5P规格的微型断路器，上盖采用透明的翻盖式结构，透明材质不需要翻开上盖就能直接观察断路器的分合状态，翻盖的铰接位置设置了阻尼结构，日常巡检时翻开上盖操作断路器不会出现盖体自行滑落砸手的问题，两个黑色的锁扣可以在断路器合闸后将上盖锁闭，避免非运维人员随意触碰分闸开关引发供电中断。箱体侧面设置的工业级插座接口自带独立的红色防护盖，不使用插座时防护盖在弹簧作用下自动闭合，覆盖整个插座端面，阻挡飞溅的泥水、粉尘进入插孔内部，插座与箱体的连接位置做了台阶式密封结构，配合橡胶密封圈能实现可靠的接缝密封，不会出现从接口位置渗水进箱体内的问题。从安装边界来看，箱体底部预留了标准的壁挂安装孔位，既可以直接通过膨胀螺栓固定在墙面、设备机架侧面，也能搭配支架做落地式安装，整体外形的长宽高比例适配常规工业工位的安装空间，不会因为体积过大挤占作业通道，也不会因为内部空间局促导致线缆弯曲半径不足、接线操作困难。设计过程中特意将断路器操作区域和插座接口做了物理分区，运维人员操作断路器分合时不会误碰到带电的插座端面，外接插头时也不会干扰到断路器的操作手柄，这种分区布局能有效降低带电操作时的误触风险。

　　箱体的边角位置都做了圆弧过渡处理，没有尖锐的冲压棱角，搬运和安装过程中不会划伤施工人员的手部，外层的壳体材质选用耐候性工程塑料，长期在户外紫外线照射环境下使用也不会出现壳体脆裂、透明度下降的问题，下部基座采用高强度的工程塑料材质，能承受常规施工场景下的轻微碰撞，不会因为偶尔的工具磕碰出现壳体开裂。内部的断路器安装导轨采用标准DIN导轨规格，后期运维时如果需要更换不同品牌的同规格微型断路器，不需要重新打孔固定，直接卡装在导轨上就能完成安装，接线腔体的进出线孔预留了密封格兰头的安装位置，用户可以根据实际使用的线缆外径选配对应规格的密封接头，保证不同线径的电缆接入后都能实现进线位置的密封。

　　翻盖的透明罩采用抗冲击的透明PC材质，即使受到轻微的外力撞击也不会碎裂，能有效保护内部的断路器操作手柄不会被意外碰撞导致误分闸。插座的防护盖和箱体之间采用柔性连接带，检修或者插电时取下防护盖不会出现零件掉落丢失的问题，适合在高空作业、户外零散施工这类容易掉落小零件的场景使用。整个箱体的结构没有采用复杂的一体化注塑成型设计，而是拆分成下基座、上腔体、透明上盖、侧插座防护盖、锁止旋钮这几个独立的部件，每个部件都可以单独拆卸更换，日常使用中如果某一个部件出现损坏，不需要更换整个箱体，只需要替换对应的损坏零件就能恢复使用，能有效降低后期的运维成本。在三维建模过程中，所有的配合间隙都按照工程塑料的成型公差做了预留，比如透明上盖和上腔体的配合缝隙控制在0.3mm以内，既保证翻盖转动顺畅，又不会出现缝隙过大导致防尘防水性能下降的问题，锁止旋钮的螺纹配合长度做了优化，只需要旋转两圈就能完成盖板的锁紧或者松开，不需要多次旋转旋钮就能快速开启腔体，提升日常检修的操作效率。
