竞速穿越机碳纤维机架结构设计

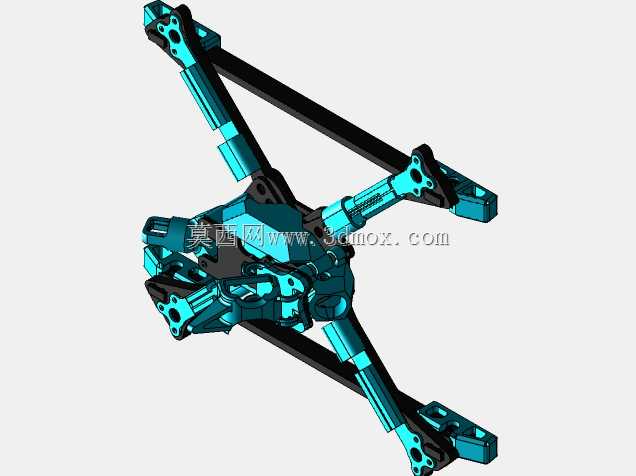

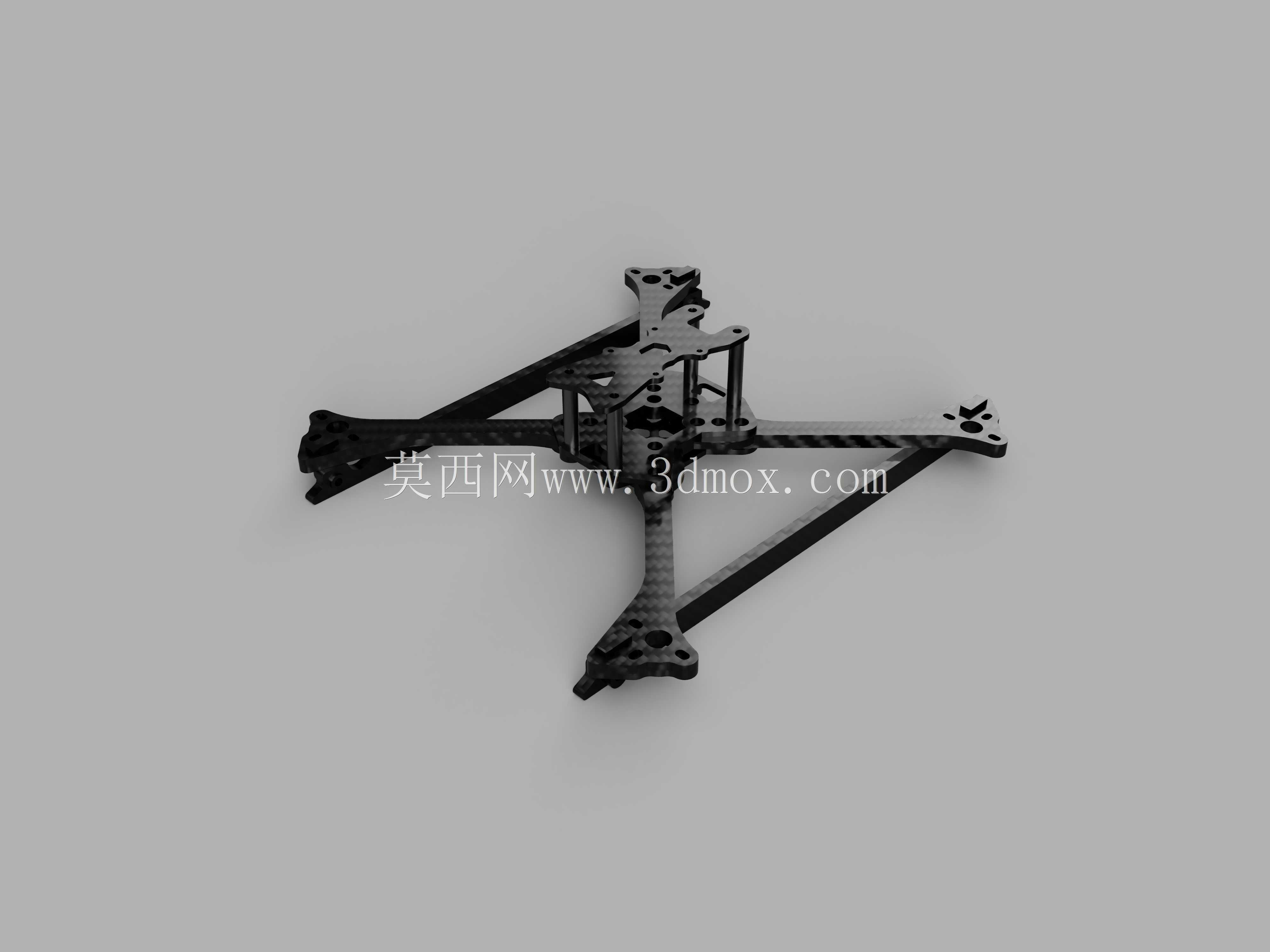

　　这套机架面向五寸级竞速穿越机场景，核心承载结构采用碳纤维板叠装思路，机臂与中心板之间通过金属压件和锁紧件形成刚性连接，飞行中急转、翻滚、撞线时，载荷会沿机臂根部向中心板分散，避免单臂受力后出现层板开裂。机架整体采用X型动力布局，四个机臂向外伸展，末端预留电机安装孔位，孔位间距按照主流无刷电机的固定规格布置，电机座接触面做了下沉限位，装配时电机端面可以贴合平整，减少高速旋转带来的同轴度偏差。

　　中心区域的空间分层非常明确，下层板负责承接飞控、电调与电池绑带，上层凸起结构给图传、摄像头和接收机留出安装位。摄像头安装位带有可调倾角支撑，飞手可以根据赛道速度调整镜头俯仰角度；图传天线和接收机天线的固定点布置在机身后段，远离动力电源线，能够降低电调开关噪声对视频链路的干扰。机架前部做了窄化处理，飞行时前方视野不会被机臂遮挡，同时碰撞发生时最先接触障碍物的是机臂端部保护结构，而不是镜头本体。

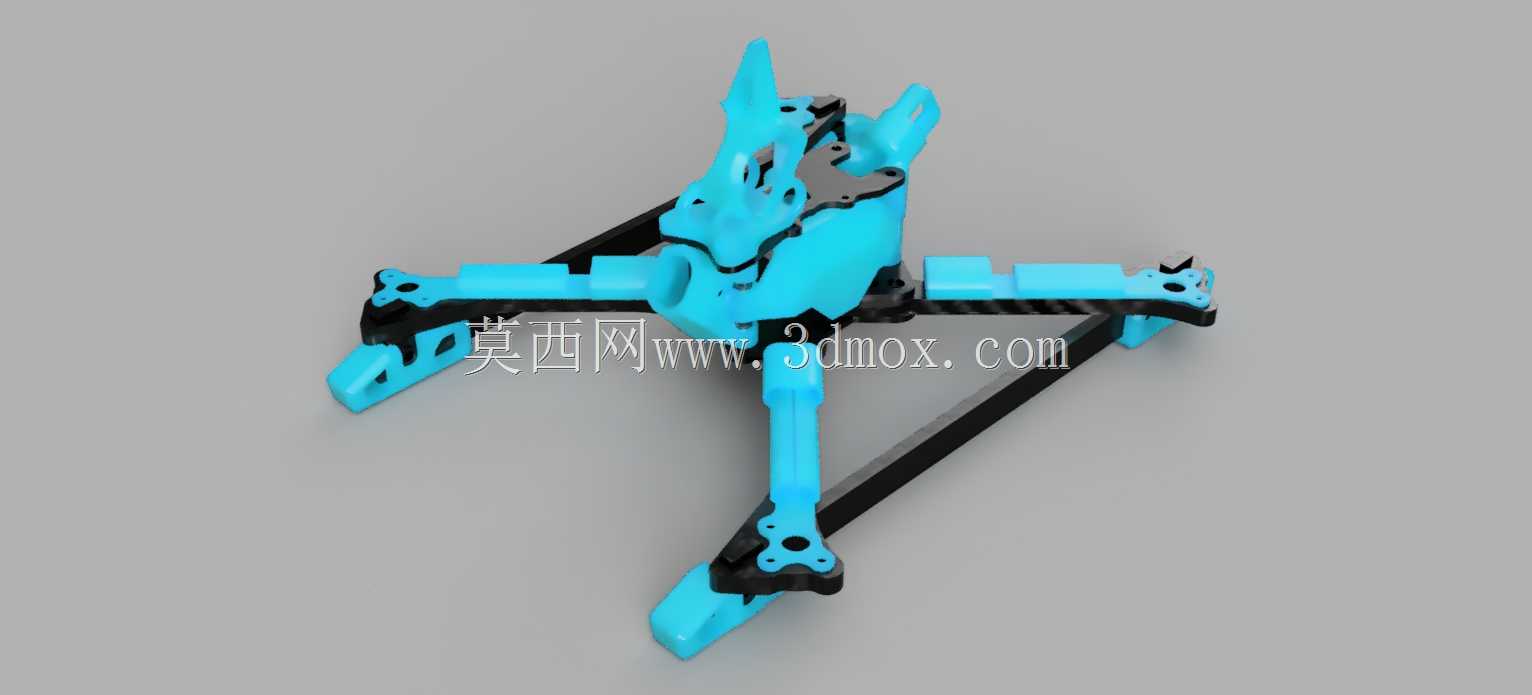

　　外露的蓝色零件以TPU类柔性材料为主，分布在相机固定座、天线座、机臂缓冲垫和机身护角位置。这类零件不承担主要结构载荷，而是利用材料自身的弹性吸收落地冲击，硬接触时通过微小变形卸掉峰值力，保护飞控焊点和摄像头镜片。柔性件与碳纤维板之间采用卡扣和螺钉组合固定，维护时不需要拆解整架飞机，即可单独更换磨损的护角或减震座。

　　安装边界上，机臂长度围绕五寸螺旋桨的旋转半径设定，桨叶转动时与相邻机臂、机身侧板保持安全间隙，避免大油门下桨尖擦碰机架。中心板叠层高度兼顾了飞控减震安装与电池贴放重心，电池绑扎槽位于整机几何中心附近，更换不同容量电池时，重心偏移量可控。走线通道沿机臂内侧和中心板边缘布置，电源线、信号线可以分开走向，电调至电机的三相线长度缩短，有利于降低线路干扰和装配杂乱度。

　　从结构工程角度看，该设计把高刚度承载与局部柔性防护分开处理：碳纤维部分保证推重比输出下的机架刚性，TPU零件负责碰撞缓冲和设备减震。机架侧板的开孔并非单纯减重，也兼顾散热与扎带固定，电调长时间满油工作时，气流能够穿过中心区域带走热量。对于航模结构设计人员，这类模型可用于核对电机孔距、飞控安装孔位、摄像头倾角以及桨叶安全间隙，也能作为竞速类无人飞行器机架轻量化设计的参考。
