H型封堵地层大孔道练习用机械构件

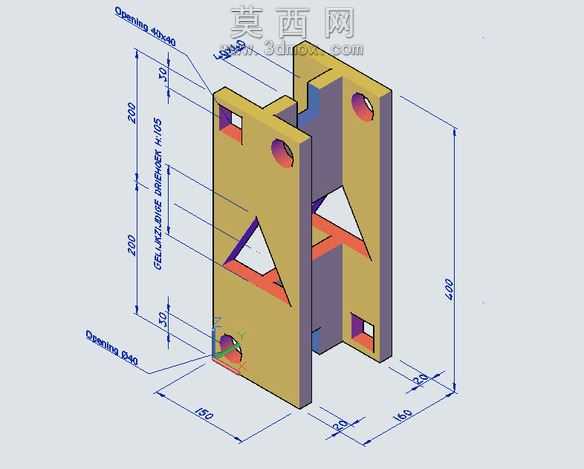

本作品为面向机械建模初学者设计的练习类机械构件，整体采用对称式H型框架结构，在三维建模过程中，首先通过基准面定位确定构件的整体长宽高尺寸基准，以150mm宽度、400mm总高度的外轮廓为基础，先绘制主体框架的拉伸草图，通过凸台拉伸命令生成两侧平行的立板与中间连接的主体结构，保证两侧立板的平行度公差符合机械设计的常规练习要求。建模过程中重点处理多处开孔与减重结构的细节：顶部设置40×40规格的方形开孔，底部设置Φ40规格的圆形开孔，立板中部设计三角形镂空减重结构，在保证构件整体结构刚度的前提下，有效降低构件的整体重量，同时通过三角形结构的力学特性提升立板的抗形变能力。立板上部设置两处带沉台的圆形安装孔，用于构件的装配固定，孔位的同轴度、孔与立板端面的垂直度都通过草图几何约束与特征命令的参数设置进行精准控制，避免建模过程中出现特征错位、尺寸偏差的问题。材质渲染阶段，主体框架采用哑光金属漆材质模拟钢制构件的表面质感，镂空结构的切面做了轻微的倒角处理，避免尖锐棱边的建模疏漏，同时通过不同深浅的配色区分主体结构与内部镂空的层次，让三维视图中的结构关系更加清晰易懂。设计思路上，该构件整合了基础拉伸、切除、倒角、孔特征等三维建模的常用基础命令，同时涵盖了对称结构建模、尺寸标注规范、工程图视图标注等练习要点，尺寸标注从基准面出发，依次标注总高、分段高度、孔位定位尺寸、开孔规格、安装边距等参数，完全符合机械制图的标注规范，能够帮助初学者快速掌握机械零件从三维建模到工程图输出的完整流程，理解机械结构设计中刚度、减重、装配定位的基础设计逻辑，避免建模过程中出现结构干涉、尺寸链矛盾等常见问题，是非常适合入门阶段练习的典型机械结构件。
