该手动压紧夹具属于机加工与装配工位中常见的快速夹紧工装,整体采用立式压臂布局,底座通过底板安装孔固定在工作台、焊接平台或机床夹具基板上,适用于CA6140车床周边工装、小型零件铣削、钻孔、装配定位以及焊接防错等场景。其核心作用是在工件完成初定位后,通过操作手柄快速施加向下压紧力,限制工件在Z向的抬动,同时配合侧向定位块约束工件平移与转动,减少加工过程中因切削力、振动或人工误碰造成的位移。

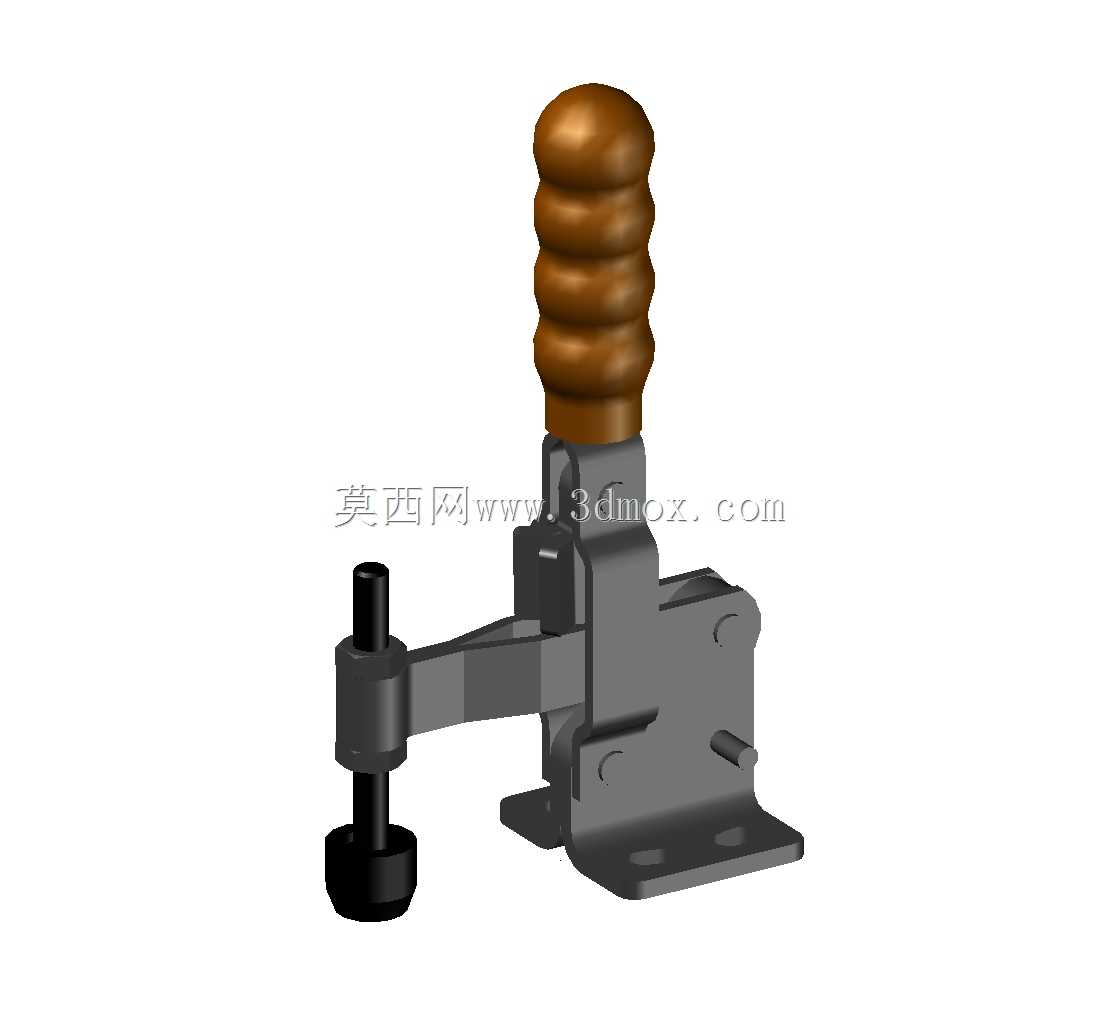

从结构组成看,模型包含带安装孔的铸造感底座、四连杆锁紧机构、竖直操作手柄、横向压臂以及端部可调压柱。底座承担全部反力,底板轮廓与孔位决定安装边界;建模时需要重点保证安装孔间距、底板厚度和底座支撑面的平面度,否则夹具在反复受力后容易出现翘动。压臂从机构主体向工件侧伸出,末端压柱采用螺杆加橡胶或金属压头的形式,可通过螺纹旋合长度调节压紧高度,以适应不同厚度的毛坯、型材或机加件。

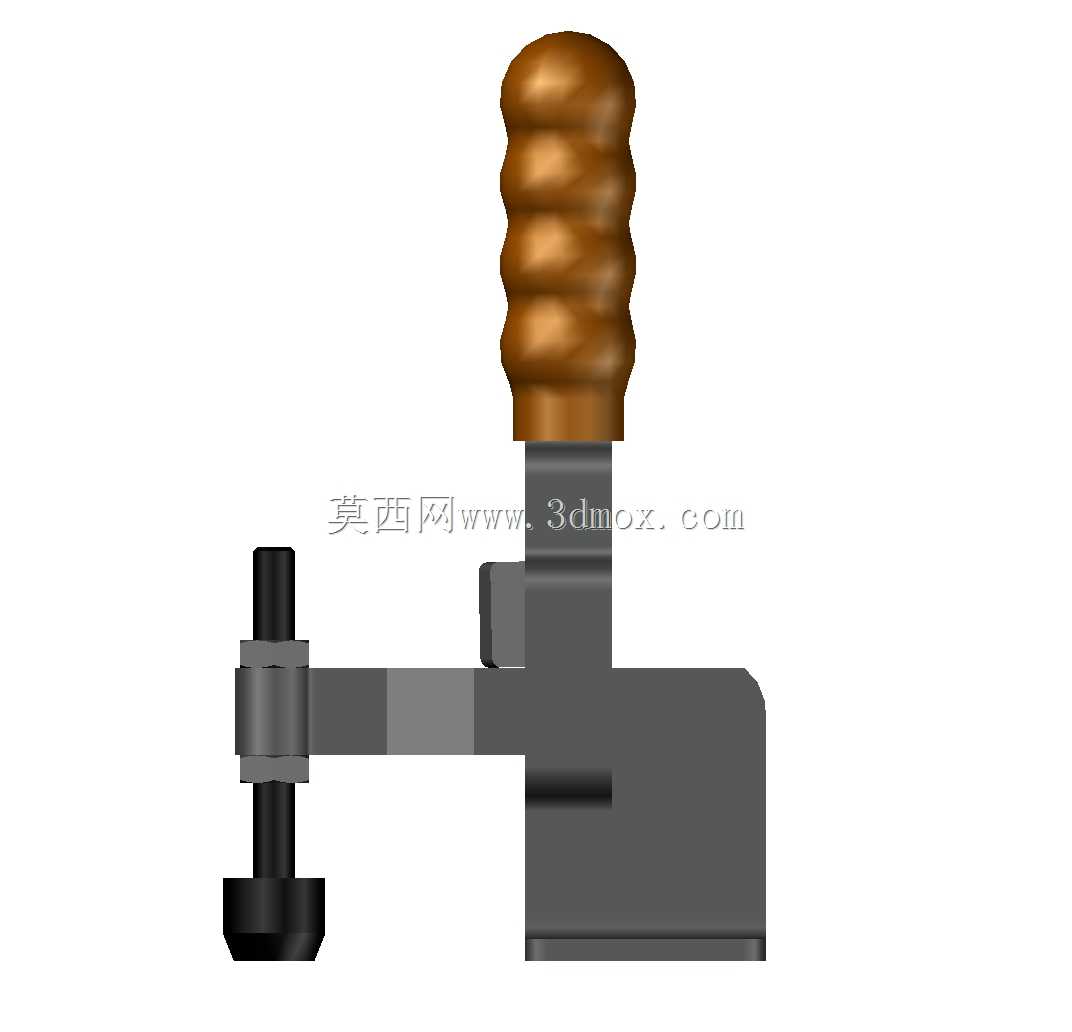

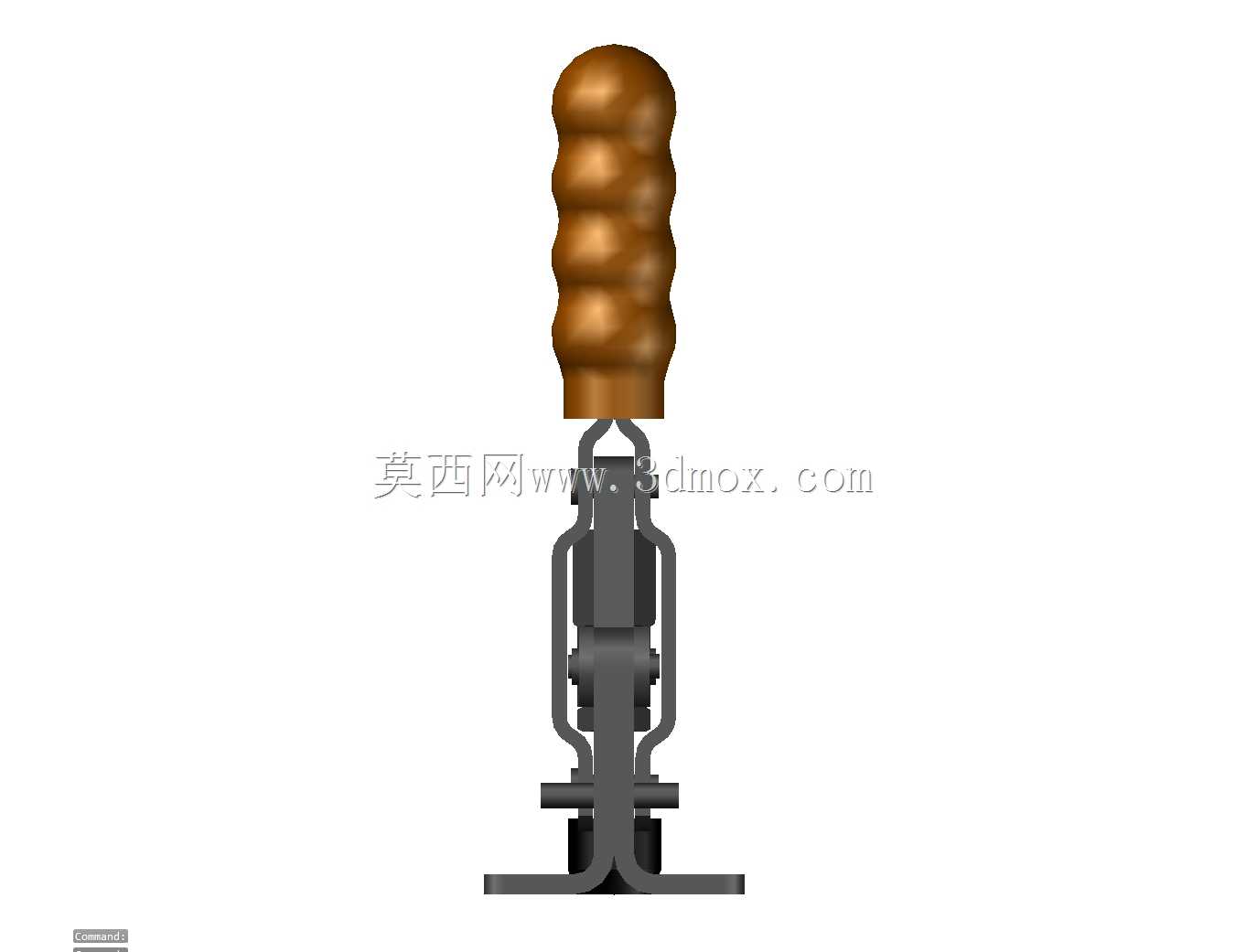

手柄部分采用带环槽的木质握套造型,既提升握持摩擦力,也在快速下压时缓冲手掌受力。手柄绕上部铰点运动,通过内部连杆把人工操作力放大并传递到压臂;当机构越过锁紧死点后,压臂保持稳定压紧状态,即使受到振动也不易松脱。解锁时反向扳动手柄,压臂随即抬起并让出装卸空间,这一动作逻辑决定了夹具在高频换件工位上的节拍优势。
设计时需要先明确工件的压紧点高度、压臂避让范围和操作手柄摆动空间,再反推底座尺寸与连杆铰点位置。压头应尽量落在工件刚性较好的区域,避免压在薄壁悬空部位造成变形;对于已加工表面,可在压柱下端增加铜质、聚氨酯或可换压头,防止压伤。底座安装孔要兼顾螺栓规格与定位销布置,若用于切削负荷较大的场合,建议在受力方向增加定位销承受剪切,而不是完全依赖螺栓摩擦。
三维建模过程中,连杆、销轴、压臂和底座之间的运动关系应按实际装配约束处理,检查手柄全行程内是否与工件、压板或工作台发生干涉。外形尺寸方面,需控制夹具总高、压臂水平伸出长度、压头最低与最高位置,以及手柄抬起后的最大外廓,确保工件上下料路径顺畅。该类夹具结构紧凑、动作直接、维护方便,在小批量多品种生产、工装改造和专用检具配套中具有较高实用价值。
