机床长件加工液压防振支撑座

　　在CA6140这类普通车床或类似中小型机床上加工细长轴、长板件、异形悬伸件时，工件远离卡盘或主夹紧点的一端往往刚性不足。切削力经过刀架传递到工件后，会在自由端形成明显挠度，轻则让已加工表面出现振纹、尺寸漂移，重则引起颤振、让刀甚至工件松动。常规尾座顶尖只适合回转类零件，平口虎钳又难以覆盖长件中部或远端的辅助支撑需求，因此需要一种可快速布置、高度可调、支撑稳定的液压防振装置。

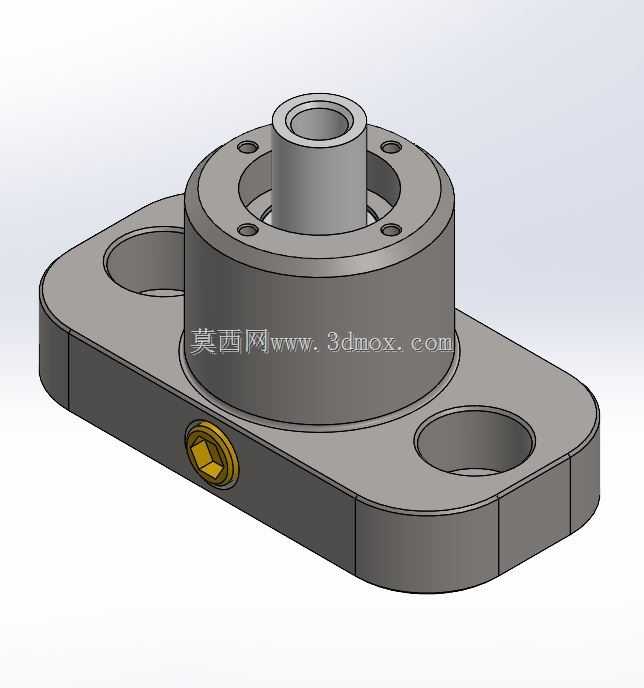

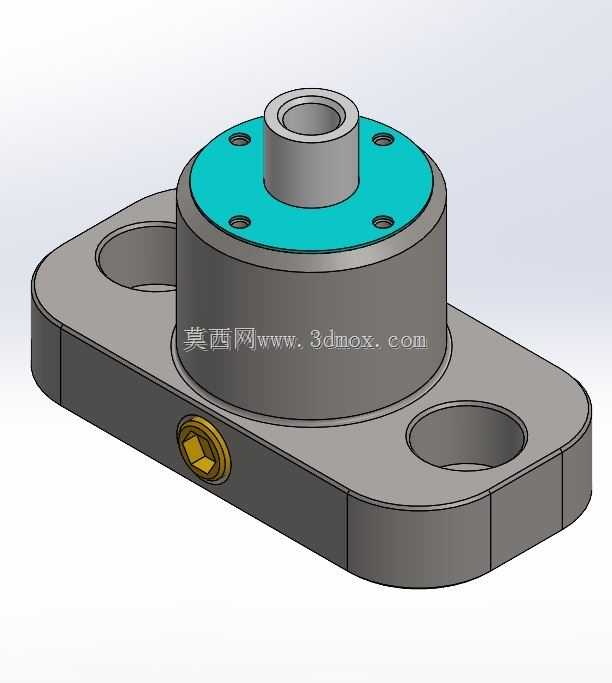

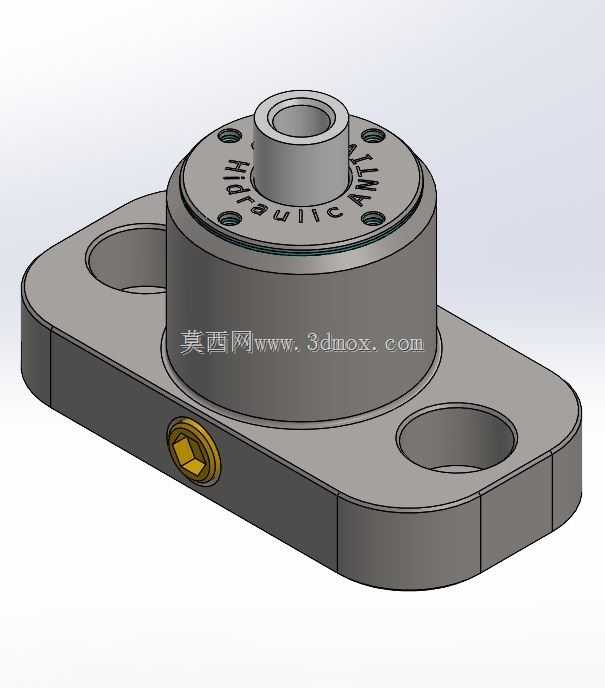

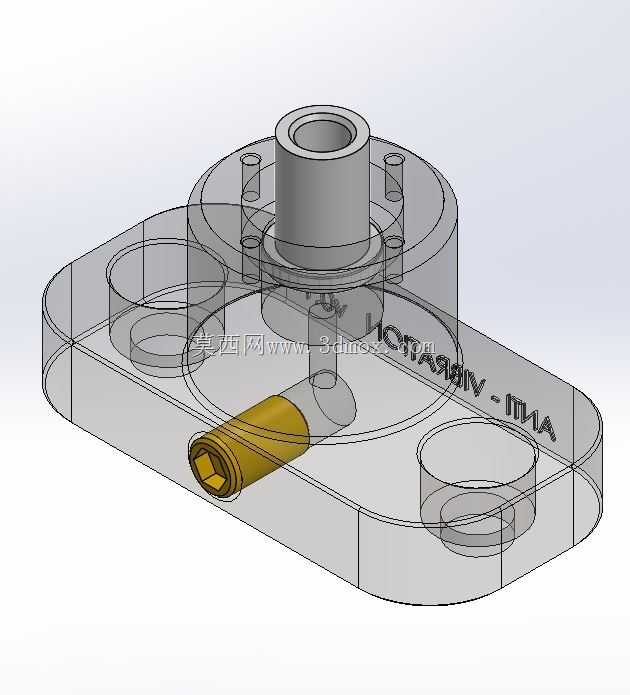

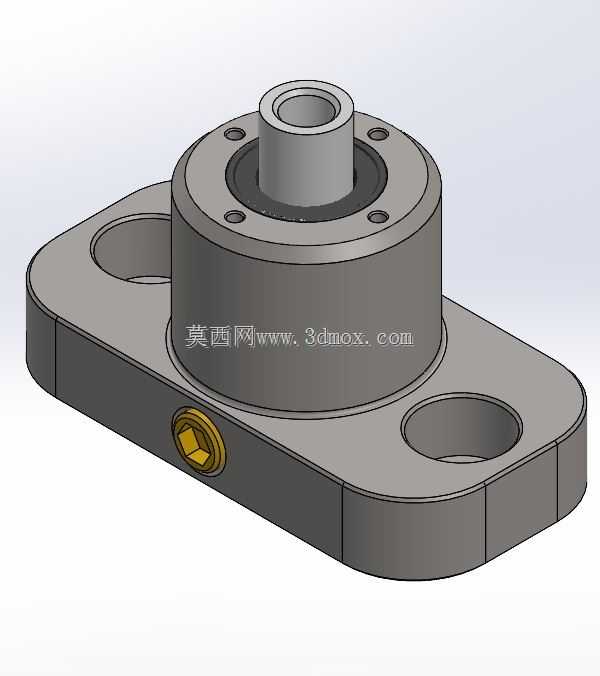

　　该装置的核心思路是把液压支撑、可调接触头和T型槽安装底座整合为一个独立模块。底座采用长条形法兰结构，两端开设安装孔，可直接落在机床工作台或夹具平台上，通过T型螺栓、压板或槽用螺母固定。底座轮廓低矮，侧向占用空间小，能够靠近虎钳、专用夹具或工件支撑位布置；中部圆柱形油缸体承担载荷传递，侧面设置液压接口，用于接入压力油或手动加压元件，使内部活塞产生升降动作。

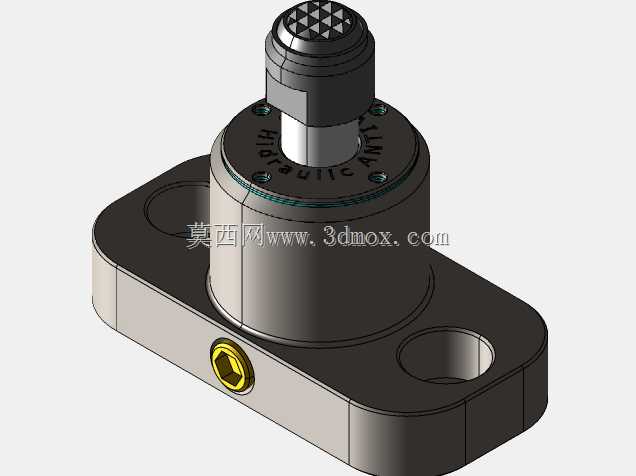

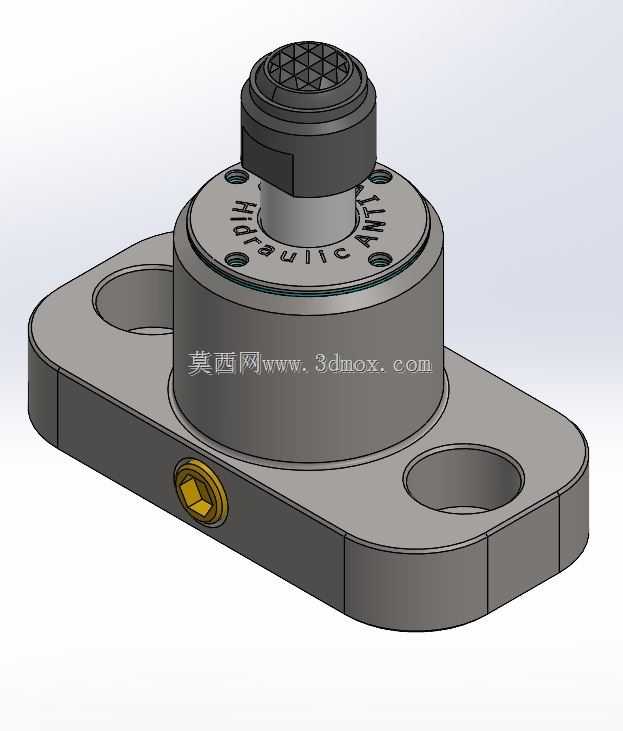

　　活塞下降时整体高度约64毫米，上升后高度约74.8毫米，有效行程集中在小范围微调区间。这个尺寸边界适合在工作台面与工件底面之间空间有限的场合使用，不需要为辅助支撑预留很大的垂直空间。支撑头采用标准M10 HALDER部件接口，顶部接触区带有防滑网格结构，可根据工件形状更换平垫、尖点、V形块或其他适配头。对毛坯面、加工面、圆棒外圆和薄板边缘，都能通过更换接触件获得更合适的接触状态。

　　实际使用时，先将底座沿工作台T型槽方向放到预定支撑位置，再把工件完成主夹紧；随后操作液压回路，让活塞缓慢顶起，直到顶部接触头以适当预紧力贴合工件。液压支撑的优势在于接触后仍具备较好的载荷吸收能力，能够抑制切削过程中的低频摆动，同时避免刚性螺钉硬顶造成的工件变形。对于长轴车削，可把它作为跟刀架之外的补充支撑；对于铣削、钻削工位，则可放在悬伸较大的板件下方，减少工件在刀具切入和退出时的回弹。

　　结构建模时需要重点关注油缸与活塞的同轴关系、底座安装孔与工作台槽距的匹配、液压接口的操作空间，以及接触头螺纹连接的互换性。圆柱形本体与扁平底座之间应保证足够的过渡圆角和连接强度，防止支撑反力集中在焊缝或根部。顶部防滑面不宜过度压入软质工件，必要时应换成铜质或塑料接触垫。整体设计没有复杂外联动机构，适合作为机床周边通用辅助工装，在多品种、小批量加工中快速复用。
