非液压夹持器齿轮齿条开闭传动机构

　　这套夹持开闭传动结构面向不依赖液压动力源的工装夹持场景，常见于机床上下料工位、轻型工件翻转夹具、自动线末端执行器以及需要双侧同步开合的机械夹持单元。结构没有采用油缸直推夹爪的常规路线，而是把动力传递集中到齿轮与弧形齿条的啮合关系上，通过两侧传动件的同步动作完成夹持臂张开与收拢，适合车间气源、液压管路布置受限，或希望减少泄漏点、维护点的设备改造项目。

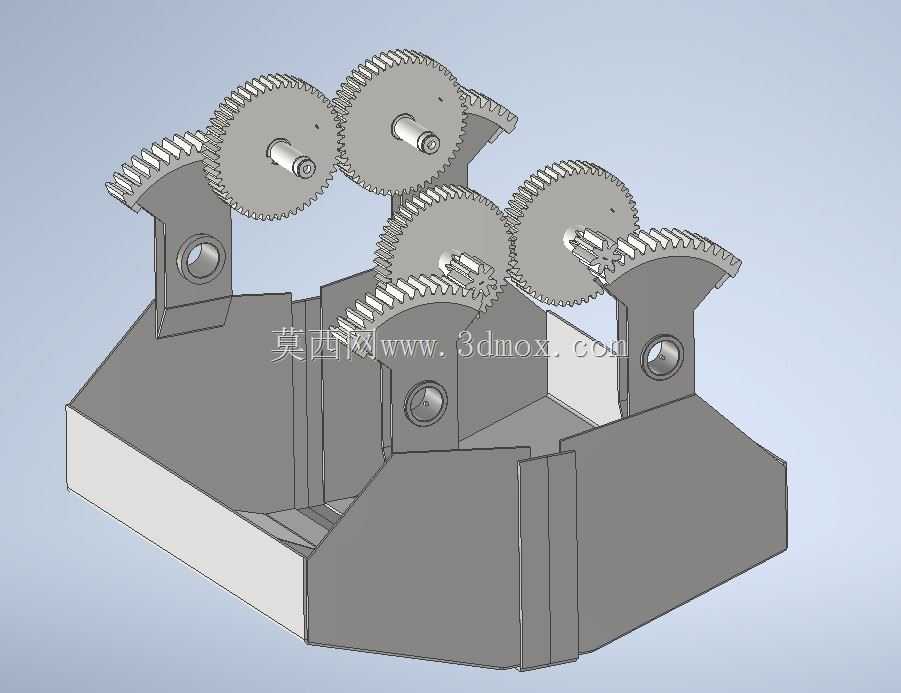

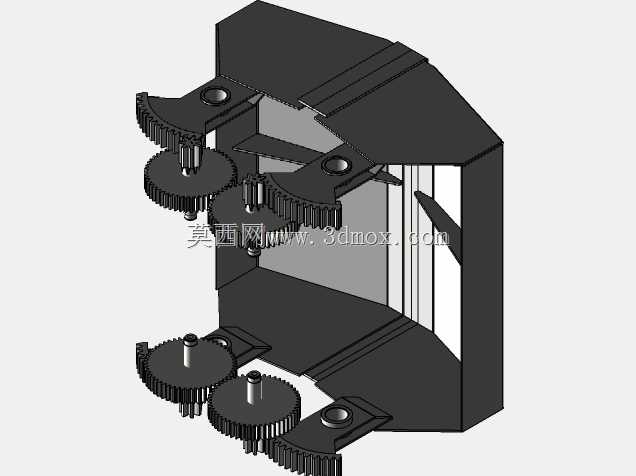

　　从布置上看，下部为承托式箱体基座，基座两侧立起带铰接孔的支承耳板，夹臂绕耳板轴位摆动；每侧夹臂内侧加工出弧形齿条段，齿条曲率围绕铰接中心展开，保证夹臂摆动过程中齿面始终与对应齿轮保持合理啮合。中部布置四根带轴颈的小齿轮，齿轮之间按传动路径配对啮合，输入侧的转动经齿轮副分配后传递到两侧齿条，使左右夹臂获得方向对应的摆动，从而实现同步开闭。齿轮轴端保留了轴伸与连接位，可接入手轮、减速电机、气动马达或其他外部回转动力，适配手动调试与自动驱动两种使用方式。

　　设计时重点控制的是啮合侧隙与铰接同轴度。弧形齿条不是直线进给件，其齿向分布必须贴合夹臂回转轨迹，若齿条曲率中心与铰接孔中心偏离，开合过程中会出现齿顶干涉、局部卡滞或啮合冲击。建模中需要把夹臂摆动角、齿条有效弧长、齿轮分度圆和中心距联动校核，确保夹臂在全开位、夹持位以及中间过渡位都有足够齿宽参与啮合。支承耳板上的铰接孔采用同轴衬套式结构，便于后期加入耐磨套，降低夹臂反复摆动造成的孔位磨损。

　　基座采用折板与立板组合形式，底部留出较宽的安装平面，可通过螺栓固定在机床工作台、工装架或自动线支架上。安装边界主要由夹臂张开后的外轮廓决定：上部齿轮与齿条在全开状态会向两侧扩展，侧向预留空间不能只按静止箱体宽度计算；高度方向需保证齿轮轴端连接件不与上方工件或防护板干涉。箱体内部形成相对开放的维护空间，齿轮啮合区可观察、可润滑，也便于后期加装防护罩。

　　该结构的功能特性在于把直线夹持需求转化为稳定的回转—摆动传动，运动关系清晰，零件多为板件、齿轮、轴和铰接件，加工与装配难度较低。双侧齿轮联动能够减少夹臂不同步带来的偏夹问题，弧形齿条则在有限空间内放大了夹臂摆角。对于需要控制夹持行程的场合，可在齿轮轴或夹臂铰接处设置限位块，通过机械限位确定最大开口和最小夹紧位置；若配合传感器，也可在全开、全闭点位取信号，接入设备联锁逻辑。整体结构强调刚性支承、可靠啮合和便于维护，适合作为轻型至中型工件夹持装置的核心传动单元进行细化设计。
