三爪自定心同步拉拔拆卸工装结构

　　该结构对应维修现场常用的三爪拉拔装置，主要用于轴类零件上过盈配合件的拆卸作业，常见于皮带轮、轴承内圈、联轴器、齿轮、密封套以及小型轮毂件的拔出工况。装置顶部设置横向加力杆，中心为带螺纹的施压螺杆，螺杆下端可顶在轴端中心孔或平整端面；外围三个钩爪分别卡在被拆零件的背面或外缘，旋转螺杆时，主体沿螺纹产生轴向进给，而钩爪拉住待拆零件，使零件沿轴线方向平稳脱离轴体。

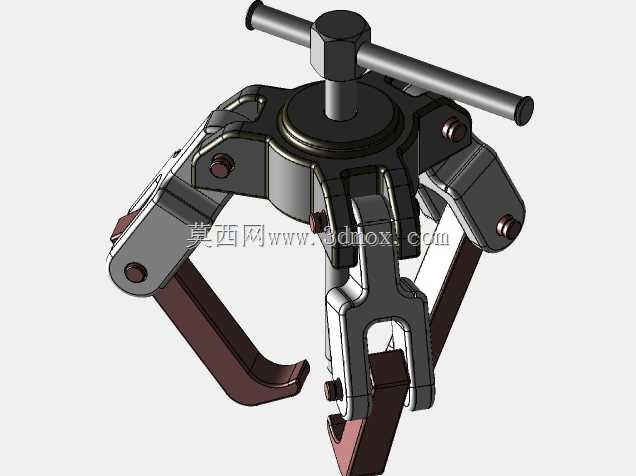

　　建模时需要重点表达螺杆、横梁、爪体、铰接销和钩爪之间的运动关系。三爪围绕中心均布，工作半径可通过铰接位置和爪体姿态适应不同直径的零件；钩爪端部采用内弯形式，以保证拉拔时能够承受较大反向载荷。爪体与上部主体通过销轴连接，允许爪臂在一定范围内开合，便于快速套入不同尺寸的工件。中心螺杆端部通常需要考虑顶压接触形式，避免直接损伤轴端，实际结构中可配合压头、垫块或顶尖使用。

　　从受力路径看，操作人员施加在横杆上的扭矩经梯形或普通传动螺纹转化为轴向推力，轴端对螺杆形成反作用支撑，三个钩爪则将拉力传递至被拆卸件。结构设计时应保证横梁和爪臂具有足够截面高度，销轴孔周边避免尖锐应力集中；钩爪受力面应贴合零件边缘，防止偏载滑脱。对于现场维修而言，三爪同步环抱的方式比单爪或两爪工具更有利于保持对中，减少拆卸过程中轴承受弯曲力矩。

　　外形边界方面，模型需体现横杆伸出长度、中心螺杆行程、爪臂展开直径以及钩爪最小收拢空间。安装使用时，被拆零件后方需要预留钩爪进入和贴合的空间，轴端前方则需保证螺杆能够垂直顶紧；若工件外缘较薄或材质较脆，应在钩爪接触处增加护垫或加宽接触块。该类工装广泛出现在设备检修、生产线维护、泵类拆装、电机维修和机床保养场景中，三维结构可用于检查爪臂干涉、评估开合范围、校核螺杆行程，并为后续加工专用拉拔附件提供直接参考。
