航空后掠翼内部承力结构三维设计

　　该结构面向小型通用航空飞行器、低速验证无人机的后翼气动承力场景，核心作用是在维持后掠翼气动外形精度的前提下，将翼面分布的气动升力、阵风交变载荷、起降冲击载荷逐层传递至机身对接接头，同时控制翼段自身重量，满足飞行器续航与结构强度的双重要求。设计过程中先依据后翼的展弦比、后掠角、翼型弦长分布确定整体外轮廓边界，沿翼展方向按载荷梯度布置多组翼肋：靠近翼根的区域翼肋间距更小、肋板厚度预留更大，用来承接翼根处最高的弯矩与剪力；向翼尖延伸时，翼肋间距逐步放宽，肋板厚度同步缩减，匹配翼尖载荷逐步降低的分布规律，避免不必要的结构增重。翼面内部沿展向布置多根纵向承力梁，其中主梁布置在翼型最大厚度附近，承担绝大部分弯曲载荷，

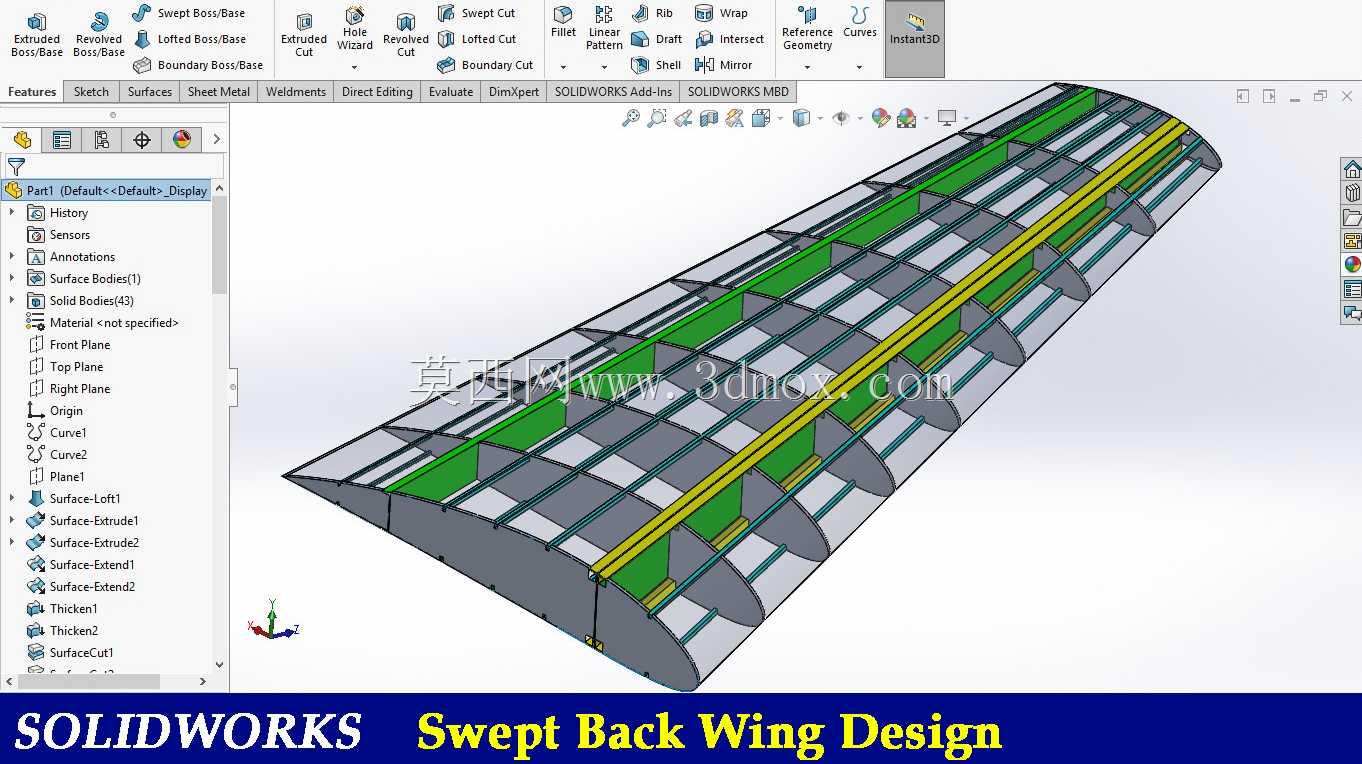

　　前后辅助梁分别靠近翼型前缘与后缘，用来约束翼肋的扭转变形，维持翼面在气动载荷下的翼型精度，防止翼面发生气动弹性扭转。蒙皮采用分段贴合翼型曲面的薄壁结构，和翼肋、梁体的连接边预留贴合面，既可以维持光滑的气动外表面，也能和内部骨架共同形成盒式承力结构，提升整体抗扭刚度。建模时先搭建翼型站位的基准草图，沿后掠引导线生成连续的翼面曲面，再逐一定位各翼肋的站位平面，在每个站位截面上截取对应翼型轮廓生成肋板实体，肋板上预留的减重孔在避开主传力路径的前提下开设，孔边做圆角过渡降低应力集中。纵向梁体沿后掠方向扫掠生成，梁的高度随对应位置翼型厚度自适应调整，保证梁缘条和蒙皮内表面留有均匀的连接间隙，方便后续装配时的铆接或胶接作业。

　　整个翼段的安装边界集中在翼根对接端面，端面上预留和机身翼盒对接的定位孔与连接面，对接面的平面度、孔位同轴度都在建模阶段做了基准约束，翼尖位置预留航行灯、副翼操纵机构的安装空间，后缘位置预留舵面铰接的安装支座，不会和内部梁肋结构发生干涉。结构校核时可针对翼根最大弯矩工况、翼尖突风载荷工况分别施加约束，观察肋板、梁体的应力分布，对高应力区域局部加厚，低应力区域进一步优化减重，在结构重量和承力能力之间取得平衡，整套结构逻辑也可作为小型飞行器机翼设计、航空类教学演示的参考样例。
