斩波摩托管式车架结构设计方案

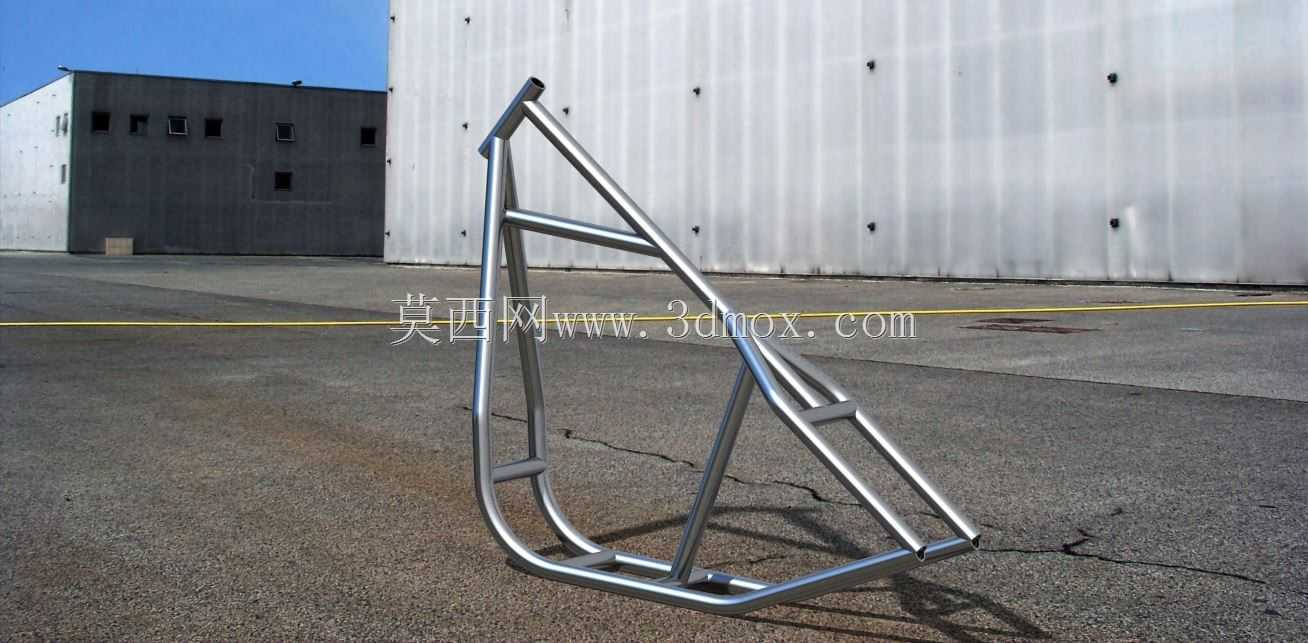

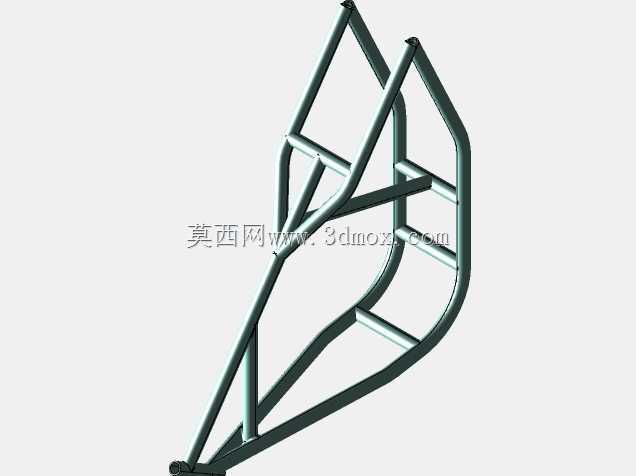

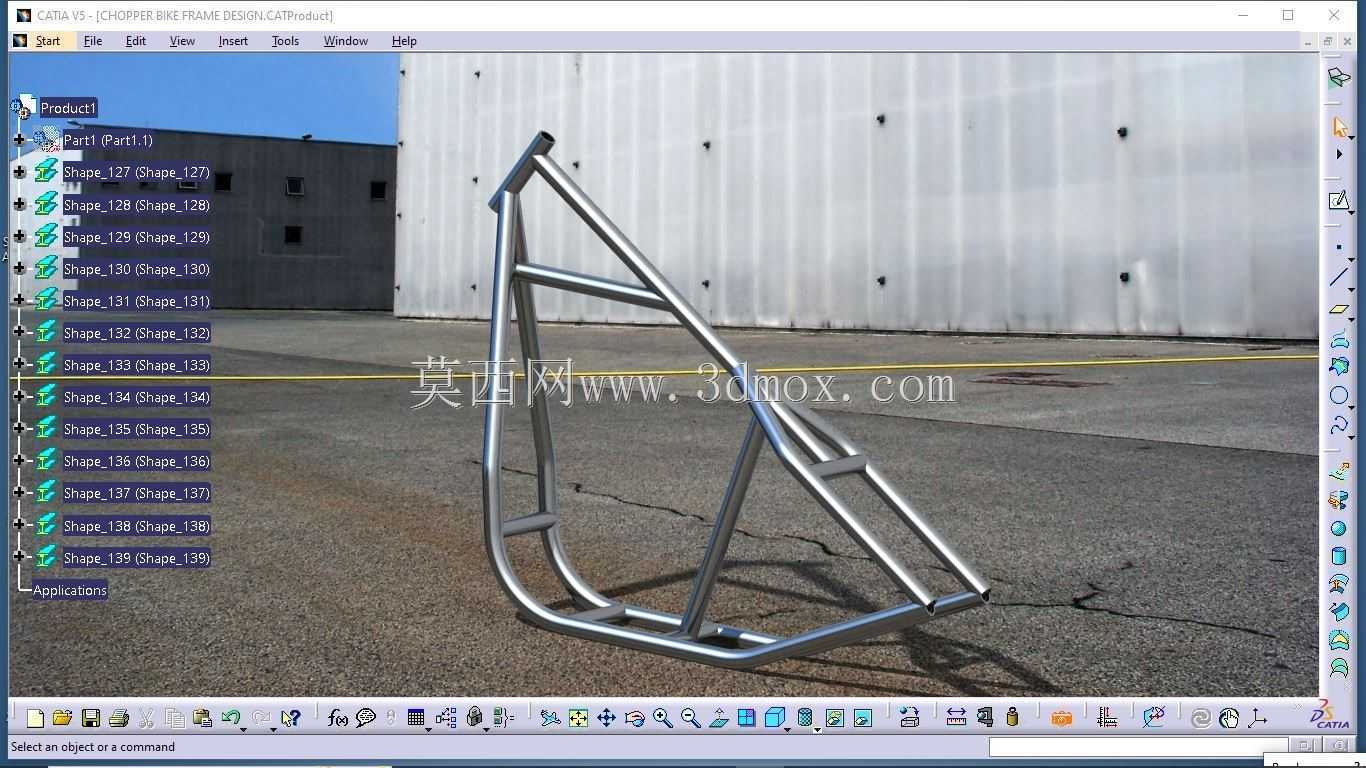

　　这套斩波摩托车车架采用圆管弯折拼焊结构，核心承担整车所有部件的承载与定位功能，是两轮摩托整车装配的基准骨架。日常使用场景覆盖城市通勤、定制改装车组装、小排量机车试制等领域，所有安装位的位置精度直接决定后续整车装配的同轴度、行驶稳定性与部件干涉风险。设计阶段优先考虑管式结构的抗弯抗扭特性，主受力路径沿车头立管向两侧下主梁延伸，绕过动力总成安装区域后收拢至后摇臂铰接点，形成闭合的受力环路，避免行驶过程中颠簸载荷造成的结构应力集中。车头立管区域采用双层套管补强设计，预留的转向限位凸台角度控制在左右38度，匹配常规70/100-17前轮的转向间隙，不会出现满打方向时轮胎与车架管干涉的问题。下主梁的弯折弧度经过空间校核，

　　预留的动力安装位可适配卧式125cc到150cc排量的单缸风冷发动机，发动机吊耳的孔位同轴度公差控制在0.2mm以内，保证动力总成安装后无强制装配应力，避免长期震动造成吊耳焊缝开裂。车架中部的乘员承载区域采用横管加密布局，座垫安装平面的水平度公差控制在1mm/m，适配常规厚度50mm的分体式座垫，乘员坐姿重心落在前后轮轴间距的45%位置，兼顾低速操控灵活性与高速行驶的直线稳定性。后摇臂铰接点采用贯通式轴套设计，轴孔内径匹配20mm直径的摇臂销轴，两侧安装面的平行度公差不超过0.1mm，保证后摇臂摆动时无卡滞、无横向窜动。尾部的货架与后挡泥板安装位预留了标准M8螺纹孔，孔位间距符合通用改装配件的安装尺寸，

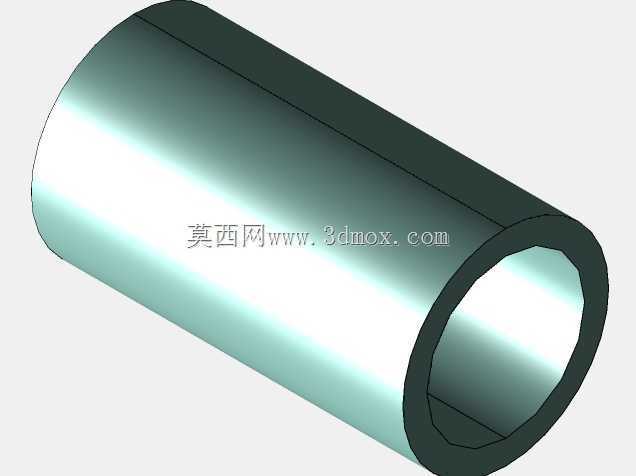

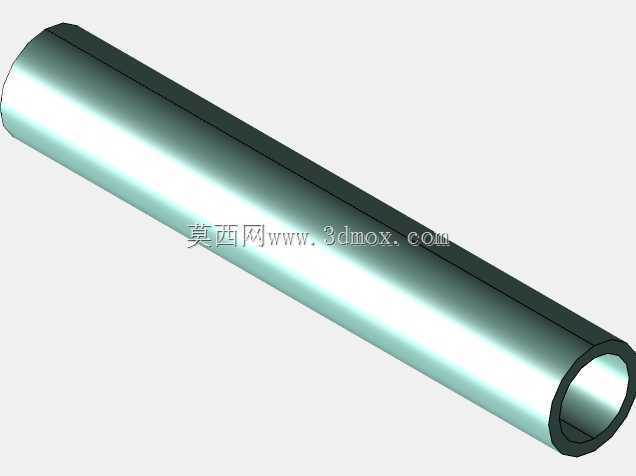

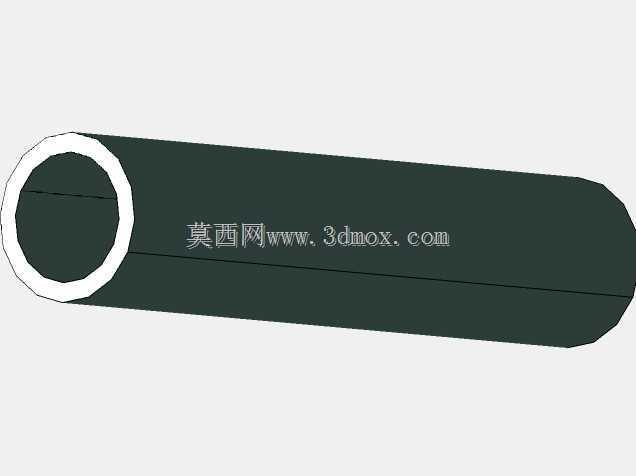

　　无需额外打孔即可适配多数市售后货架、尾灯总成。整个车架的管材选型根据受力梯度区分，主受力管采用壁厚3.5mm的20#无缝钢管，次要支撑横管采用壁厚2mm的同材质管材，在保证整体结构强度满足150kg整车载荷要求的前提下，尽可能控制车架自重，整套车架净重量控制在8.2kg左右，比同强度的板式车架减重约18%。焊接工艺设计上，所有管材拼接位置均采用圆周满焊，焊缝高度不低于管材壁厚的0.8倍，应力集中的立管与主梁连接位置额外增加三角形加强筋片，分散转向载荷带来的应力峰值。安装边界方面，车架整体宽度控制在280mm以内，可适配宽度130mm以内的后轮胎，整车装配后最小离地间隙为165mm，满足非铺装路面的通过性要求；

　　车头立管的后倾角设置为27度，拖距值为95mm，匹配常规骑行场景的转向手感，不会出现高速摆振或转向过重的问题。设计过程中通过空间装配校核，逐一排查了车架与发动机、排气系统、燃油箱、覆盖件的间隙，所有相邻部件的静态间隙均保留15mm以上的安全距离，避免发动机工作震动、车架受力形变时出现部件磕碰摩擦的问题。燃油箱安装位的定位卡块高度经过匹配，适配容量12L的定制水滴形油箱，油箱安装后与车架上管的贴合度均匀，不会出现局部悬空造成的油箱受力变形。脚踏安装位的前后位置距离座垫前端260mm，高度距离地面320mm，符合多数成年骑手的腿部舒展角度，长时间骑行不易产生疲劳。侧支架安装点设置在车架左侧下管位置，安装后车辆侧倾角度为12度，在平整路面停放时稳定性充足，不会出现侧翻风险，同时侧支架收起后与车架下管的间隙保留20mm，避免颠簸路况下支架晃动磕碰车架。
