四缸发动机排气歧管结构设计方案

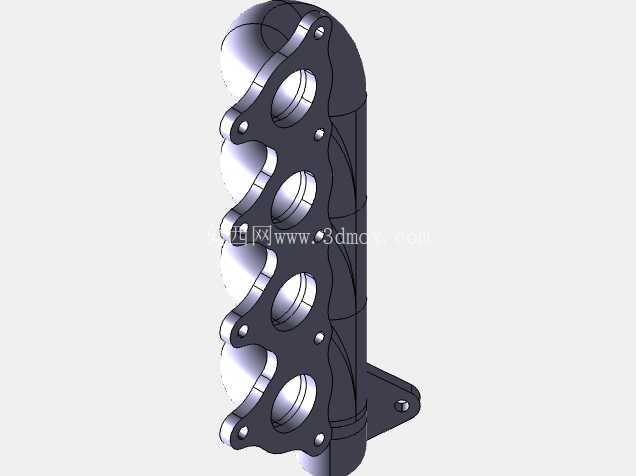

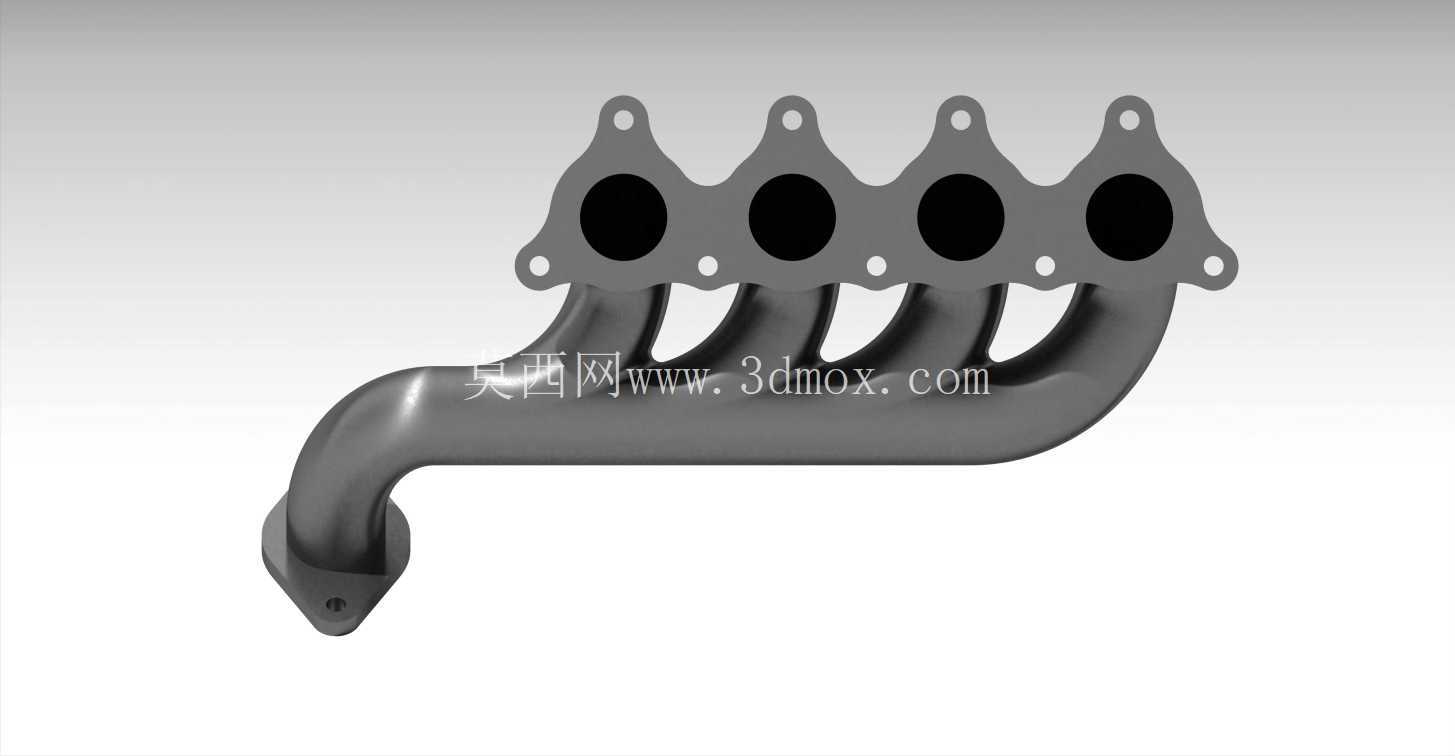

　　排气歧管作为内燃机进排气系统的核心承压部件，直接对接发动机气缸盖的排气道出口，承担着将各气缸燃烧后产生的高温废气有序汇集、导出至排气总管的核心功能，其结构设计合理性直接影响发动机的排气效率、泵气损失与动力输出表现。这款四缸机型适配的排气歧管，采用四合一汇集式管路布局，四个进气法兰端对应直列四缸发动机的排气道位置，每个法兰端面加工有定位螺栓过孔，安装时通过螺栓与气缸盖排气侧端面紧密贴合，配合金属密封垫片实现高温高压废气的密封，避免废气泄漏影响舱内其他部件运行。从实际应用场景来看，这类歧管多用于小排量直列四缸乘用车发动机，日常运行中需要持续承受600-900摄氏度的高温废气冲刷，同时还要承受发动机运行过程中产生的振动载荷，以及管路冷热交替带来的热应力影响，因此在结构设计阶段就需要充分考量壁厚均匀性与管路过渡平顺性。设计过程中首先确定各支管的走向曲率，四个支管从进气法兰端引出后，采用平滑的弧形过渡逐步向单一出口端汇集，全程避免出现直角弯折或者截面突变的结构，减少废气在管路内部的流动阻力，避免出现紊流、涡流导致的排气不畅问题，同时尽可能保证各支管的长度差值控制在合理范围内，让各气缸的排气背压保持一致，避免出现各缸扫气效率不均的问题，影响发动机整体运行稳定性。安装边界方面，进气侧法兰的四个接口中心距严格匹配对应机型气缸盖的排气道孔位间距，法兰面的平面度公差控制在0.1mm以内，保证安装后的密封可靠性；出口端为单法兰结构，对接下游三元催化器或者排气总管的入口，法兰上的固定孔位同样按照通用配套尺寸设计，可直接适配同排量段的常规排气后处理部件。歧管本体的壁厚根据铸造工艺要求设置为均匀的4mm，既能够保证高温下的结构强度，避免长期热循环下出现开裂变形，也不会因为壁厚过大导致整机重量超标、热容量过高拉长暖机时间。支管与法兰的连接位置设置有过渡圆角，减少应力集中点，避免发动机长期运行过程中在振动和热应力的共同作用下出现焊缝或者铸造本体开裂的问题。在实际建模过程中，采用零件与装配结合的设计逻辑，先分别构建进气法兰、各段支管管路、出口法兰的独立零件特征，再在装配环境下完成各部件的位置匹配与布尔合并，同时对各管路的内壁面做顺滑处理，模拟实际铸造后的内壁流道状态，为后续的流场仿真分析提供准确的模型基础。这类排气歧管在量产阶段多采用高硅钼球墨铸铁铸造工艺，材料本身具备优异的高温强度和抗热疲劳性能，能够长期在高温排气环境下稳定工作，部分高性能机型也会采用不锈钢焊接结构，但铸铁材质的成本优势与隔热性能更适配民用小排量发动机的量产需求。设计时还需要考虑周边部件的安装间隙，歧管的整体外轮廓不能与发动机舱内的线束、冷却管路、其他附件产生干涉，尤其是管路弯曲段的外侧轮廓，需要预留至少15mm的安全间隙，避免高温歧管烘烤周边部件导致老化失效。从功能特性来看，这款歧管的四支管等长化设计能够有效优化排气脉冲的利用效率，在发动机中高转速区间降低排气背压，提升充气效率，进而改善发动机的动力响应；同时平滑的管路内壁能够减少排气气流的流动噪音，配合下游消声部件降低整车排气噪声水平。在建模细节处理上，法兰上的螺栓过孔采用沉孔设计，保证螺栓安装后头部不会突出法兰面，避免与其他部件产生干涉；各支管的弯曲半径经过反复校核，既保证流道顺畅，也控制整体的横向占用空间，适配横置前驱车型的紧凑发动机舱布局。
