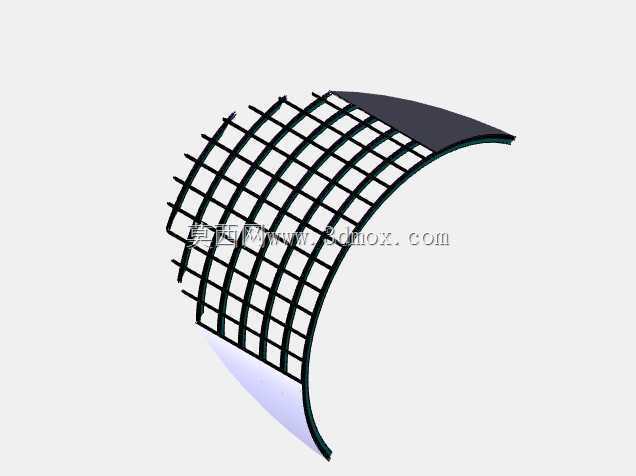

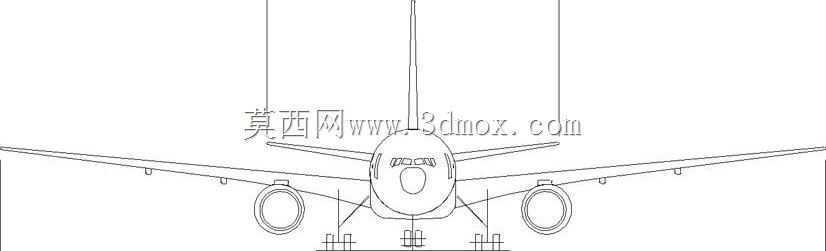

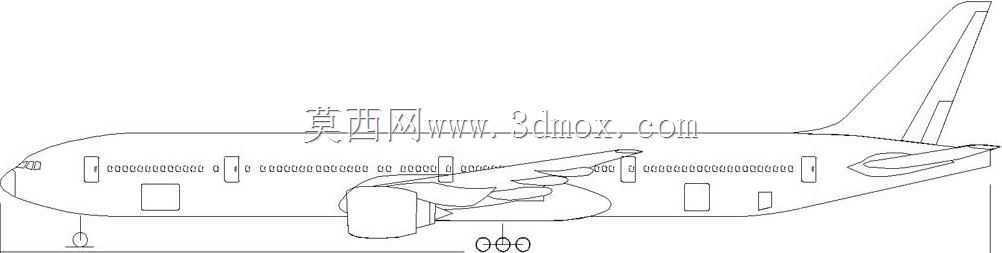

在民用干线、支线运输机的机身结构研发环节,筒段机身作为整机构成中占比最高的主体承载段,其结构设计合理性直接决定全机的气动效率、结构重量系数、疲劳寿命以及舱内可用空间表现,这套三维结构方案完整覆盖了半硬壳式筒段机身的核心受力构件设计逻辑,完全匹配当前主流窄体客机的中后机身筒段设计需求,可直接用于结构原理教学、初始方案论证阶段的结构干涉校验、以及典型构件受力路径的仿真分析参考。从结构功能划分来看,整个筒段采用航空领域通用的半硬壳式受力体系,其中最外层的蒙皮构件构成机身的气动外形基准面,成型后需保证外表面的轮廓度公差控制在气动要求范围内,避免飞行过程中产生额外的压差阻力与摩擦阻力,同时蒙皮还要参与承受机身环向的增压载荷、

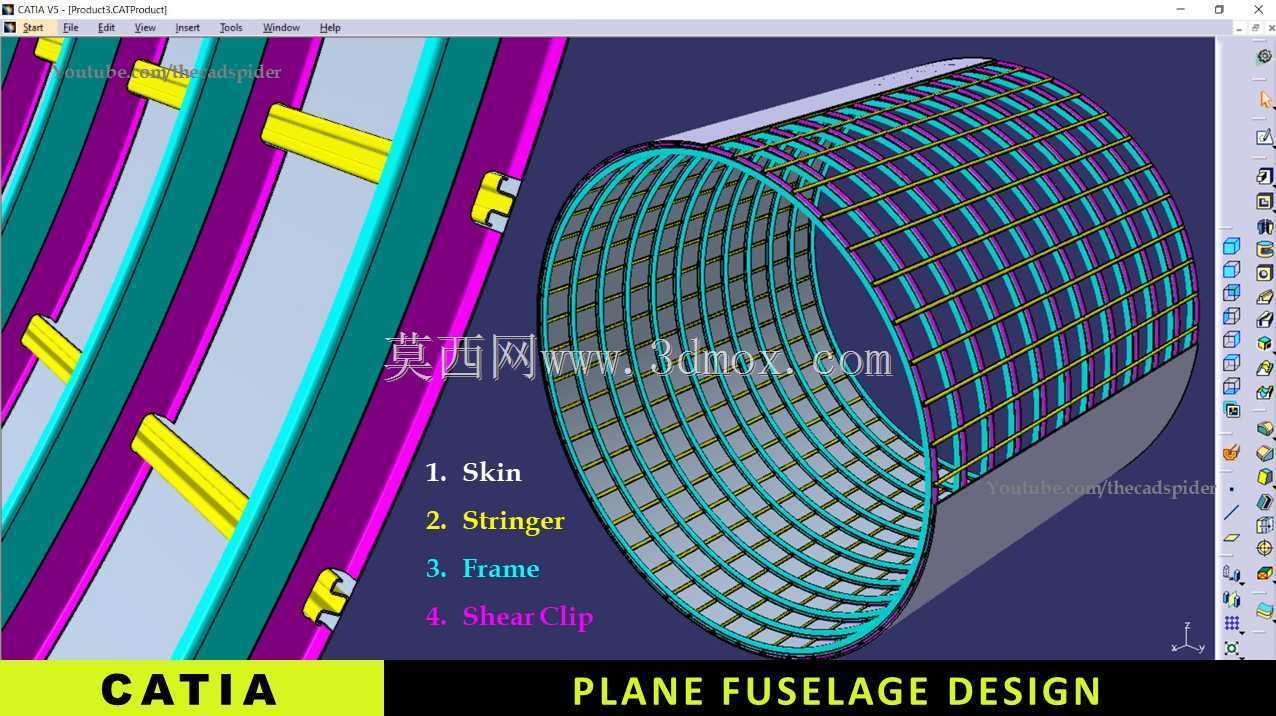

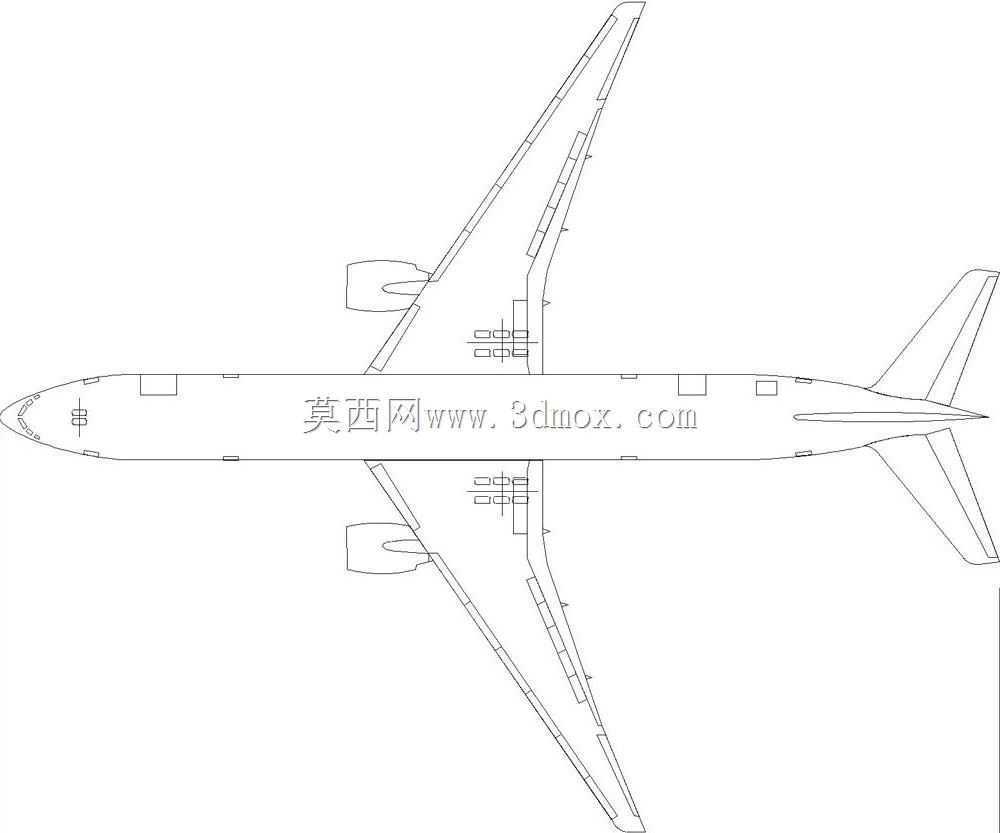

飞行过程中的弯矩与扭矩载荷,与内部的纵向、横向构件形成整体受力网络。纵向布置的长桁构件沿机身轴向连续排布,一方面为蒙皮提供纵向支撑,提升蒙皮的临界失稳临界应力,避免蒙皮在增压载荷与轴向弯矩作用下发生局部失稳,另一方面长桁自身也作为纵向受力构件,承担机身弯曲产生的轴向拉压载荷,长桁的截面形式、排布间距均按照等强度设计原则匹配不同站位的载荷大小,在高载荷区适当加密排布、增大截面惯性矩,低载荷区适当放宽间距以控制结构重量。横向布置的隔框构件沿机身环向设置,作为机身的横向骨架维持筒段的截面形状,为蒙皮与长桁提供环向支撑,同时将机身内部的增压载荷、集中载荷传递扩散到整个壁板结构上,普通框主要承担维持外形、传递分布载荷的作用,在有起落架连接、
机翼对接、尾翼对接的位置还会设置加强框,不过这套方案聚焦于典型普通筒段结构,未包含对接加强区域的特殊设计。连接长桁与隔框的剪切角片是保证结构传力连续性的关键小件,这类构件虽然尺寸不大,却负责传递隔框与长桁之间的剪切载荷,避免不同方向的构件连接位置出现应力集中,角片的弯折角度、连接孔位的边距与间距都严格符合航空结构设计的通用规范,保证连接强度的同时尽可能降低连接区域的应力峰值。从设计思路上,这套结构完全遵循“等强度、轻量化、工艺可实现”的航空结构设计原则,所有构件的参数选取都匹配当前航空制造领域的主流工艺能力:蒙皮采用化铣或整体机加的变厚度设计,在载荷较大的下部区域适当增加厚度,上部增压载荷主导区域保持合理厚度,长桁采用挤压型材成型,
隔框采用滚弯或整体机加成型,剪切角片采用钣金冲压成型,所有连接位置的孔位设计都预留了标准紧固件的安装空间,不会出现工具可达性不足的问题。从安装边界来看,该筒段的截面为标准圆形截面,两端预留了与相邻筒段、对接框连接的连接孔位基准,筒段内壁预留了内饰安装、线缆敷设、管路固定的接口位置,不会与内部的系统构件发生干涉,筒段外表面的轮廓精度满足气动外形的拼接要求,与相邻筒段对接后阶差控制在航空装配允许的公差范围内。实际工程应用中,这类筒段结构的设计需要反复迭代载荷工况,既要考虑地面停放、地面滑行、起飞爬升、巡航、下降进近、着陆撞击等不同飞行阶段的载荷组合,还要考虑气密舱反复充压带来的疲劳载荷影响,这套三维结构完整还原了各构件的相对位置与连接关系,能够帮助设计人员快速理解半硬壳式机身的传力路径,在初始方案阶段快速完成结构布置的初步校验,避免出现构件干涉、传力路径中断的低级设计问题,也可作为航空类专业教学过程中,讲解机身结构组成的直观三维教具,让学习者清晰区分不同构件的功能与布置逻辑。
