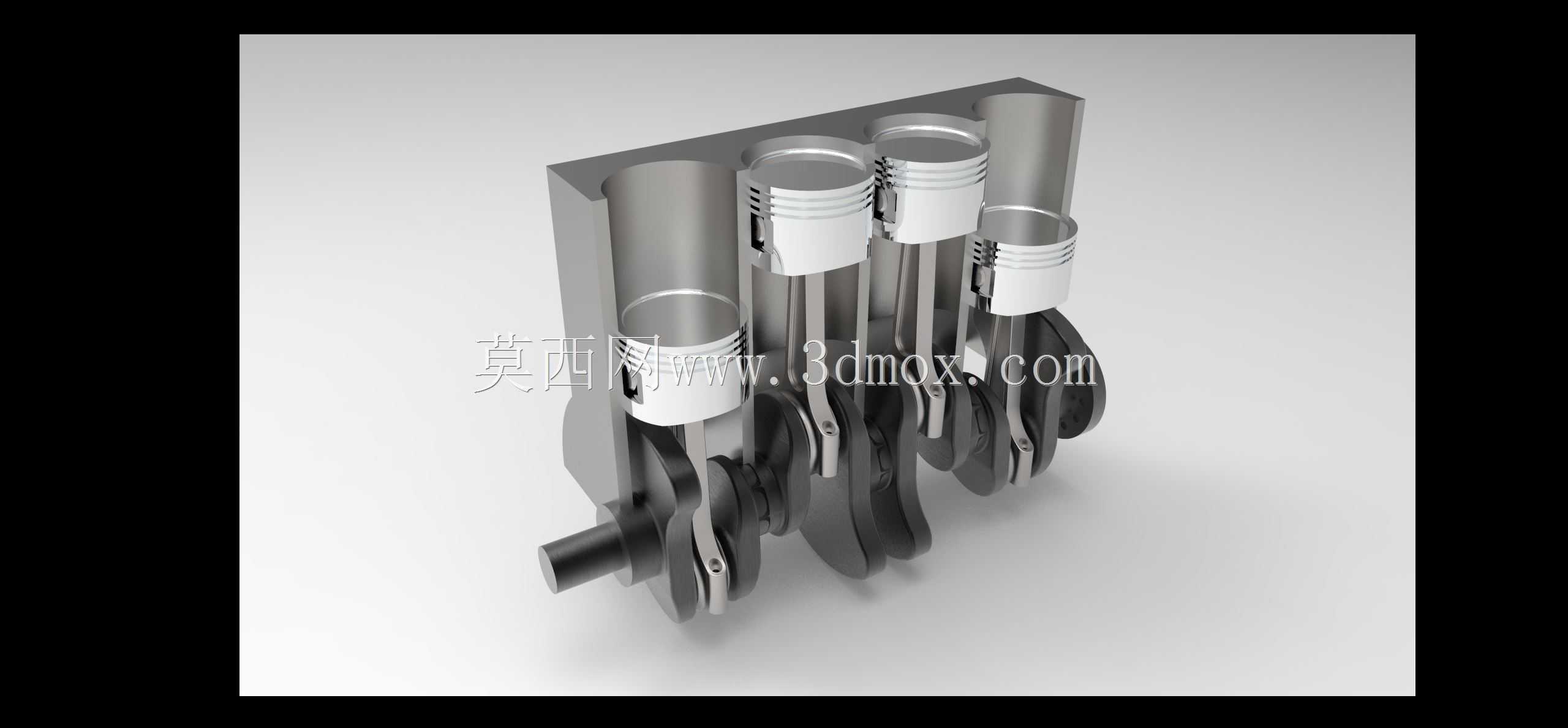

直列四缸发动机核心曲柄连杆机构装配设计

　　这套直列四缸动力核心的装配结构，是乘用车、小型工程机械动力单元最常用的构型方案，日常接触的1.0L-2.5L排量区间的燃油动力设备，七成以上采用这类直列四缸布局，相比V型、水平对置构型，直列布局的加工难度更低、整机长度可控，配套的进排气、冷却管路布置逻辑更简洁，后期维护的可达性也更优，是民用动力领域应用最广泛的结构形式。

　　从实际功能来看，这套结构承担了动力转换的核心职能：活塞在气缸内承接燃烧做功的压力，通过活塞销将直线往复力传递给连杆，连杆再将直线运动转化为曲轴的旋转扭矩，最终向外输出动力，整套机构的运动匹配精度直接决定了整机的动力输出效率、运转平顺性与使用寿命。设计过程中首先要确定的是缸心距参数，也就是相邻两个气缸轴线的间距，这个尺寸直接决定了整机的长度边界，需要平衡气缸壁强度、冷却水套空间、整机布置紧凑性三个核心要求，过小的缸心距会导致气缸壁刚度不足，做功过程中出现形变窜气，过大则会让整机长度超标，给整车机舱布置带来压力。

　　活塞组件的设计需要匹配燃烧室的压缩比要求，活塞顶部的凹坑造型直接对应燃烧室容积，活塞环槽的位置与宽度需要适配气环、油环的安装要求，气环负责密封燃烧室内的高压燃气，油环负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。活塞销采用全浮式设计，正常工作温度下活塞销可以在连杆小头衬套、活塞销座孔内自由转动，保证磨损均匀，避免局部应力集中导致的部件失效。

　　连杆的设计需要兼顾强度与轻量化要求，杆身采用工字形截面，在相同重量下获得更高的抗弯、抗扭刚度，连杆大头采用剖分式结构，方便与曲轴连杆轴颈的装配，连杆盖与杆身采用配对定位设计，装配时不能互换，避免错位导致的轴颈磨损。曲轴的设计需要重点考虑动平衡特性，四缸机的曲轴采用平面曲轴结构，四个连杆轴颈分布在同一平面内，一四缸、二三缸的曲柄相位相差180度，保证做功间隔均匀，曲轴上的平衡块用来抵消活塞、连杆往复运动产生的惯性力，降低整机运转时的振动。

　　装配过程中需要严格控制各部件的配合间隙：活塞与气缸壁的间隙需要匹配热膨胀量，间隙过小会导致热态下活塞卡缸，间隙过大会导致敲缸、窜气；连杆轴瓦与曲轴连杆轴颈的间隙需要保证润滑油膜的形成，间隙过大机油压力不足会导致轴瓦磨损，间隙过小则会出现抱轴故障。整套结构的安装边界需要匹配气缸体的定位基准，曲轴的主轴颈与气缸体主轴承孔同轴度需要控制在合理公差范围内，活塞装入气缸后需要保证活塞顶面与气缸体上平面的高度差符合设计要求，避免影响压缩比与气门运动间隙。

　　在实际工程应用中，这类直列四缸结构不仅用于传统燃油乘用车，也广泛应用于小型发电机组、农用机械、小型工程机械的动力单元，结构成熟度高，配件通用性强，维护成本低。建模过程中需要还原各部件的运动干涉关系，通过运动仿真验证活塞在上止点、下止点位置时与气门、气缸盖的间隙，验证连杆摆动过程中与气缸壁、曲轴平衡块的间隙，避免实际装配后出现运动干涉。DMU运动学的设置需要匹配实际的运动约束：活塞与气缸体为移动副，活塞销与活塞、连杆小头为转动副，连杆大头与曲轴连杆轴颈为转动副，曲轴与气缸体主轴承座为转动副，通过添加驱动可以完整模拟整套机构的运转过程，验证各运动部件的行程、速度、加速度特性，为后续的动力学分析、强度校核提供基础模型支撑。
