六百行程底驱式线性滑台模组

　　这套底置驱动的长行程线性运动模组，在3C检测线、锂电叠片工位、小型包装取放料以及桌面式分拣设备里都十分常见，区别于常规电机直连在滑台端部的布局，它将驱动电机布置在模组本体下方侧端，能够在设备排布空间紧张、轴向方向不允许电机外伸的工况下，压缩整段运动轴的轴向占用长度，给周边的防护钣金、走线拖链和相邻工位留出更多余量。

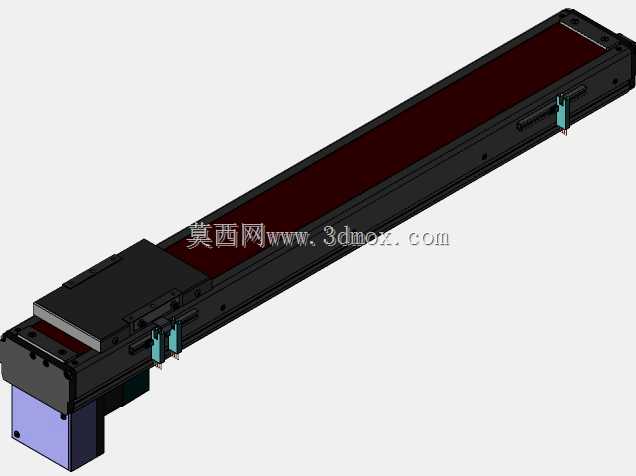

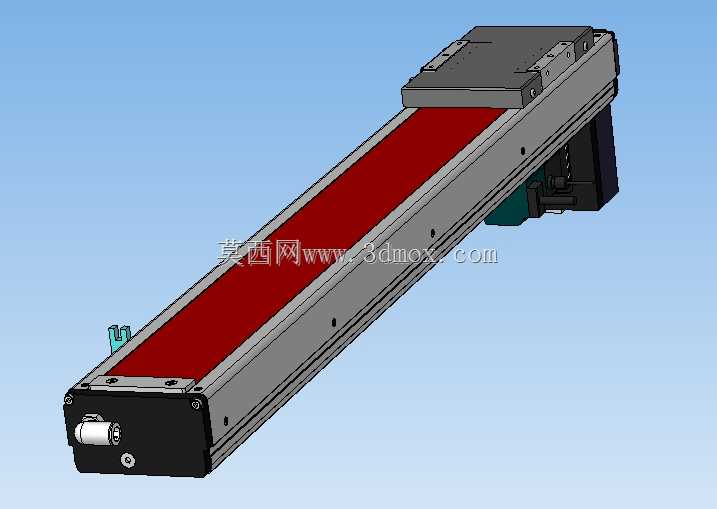

　　从结构设计思路来看，模组主体采用挤压铝型材作为承载基座，型材内腔集成直线导向与传动容纳空间，外部滑块台面沿长度方向做往复运动，红色防护带覆盖在运动开口区域，能够阻挡车间内的粉尘、切削碎屑和少量飞溅液滴进入内部传动副，在普通工业环境下可降低导轨、丝杠被异物卡滞的概率。底部电机通过同步带轮组将扭矩传递到内部传动端，既保留伺服或步进电机的可控调速、定位能力，又通过带传动缓冲启停瞬间的冲击，避免刚性直连时传动件受径向载荷偏载。

　　选型和布局阶段需要先核对安装边界：该模组有效运动行程为600mm，整体总长要在行程基础上叠加两端的限位座、端盖和张紧结构尺寸，安装时基座底面预留对应的锁附孔位，可直接固定在设备机架台面或者竖装作为Z向提升轴。侧向布置的电机需要在模组下方预留电机本体的安装高度与接线空间，不能直接将模组底面完全贴死在无避让槽的平板上，否则会出现电机干涉无法装配的问题。

　　实际功能上，滑台台面预留标准化安装螺孔，可搭载夹爪、视觉相机、检测探头或者小型工装夹具，完成两点间搬运、多工位步进定位、匀速扫描检测这类动作。设计建模时完整还原了端盖连接、滑块台面、电机安装座、带轮护罩以及端部机械限位的细节，干涉检查可覆盖电机与基座、运动滑块全行程与两端止位的配合关系，结构工程师在整线布局时可以直接调用该模组核对轴间距、拖链弯曲半径和外围护罩的间隙，不用反复反向测绘外购件外形，能大幅缩短自动化设备的轴系设计周期。针对竖装使用场景，还可以在该结构基础上追加刹车保持组件，避免断电后滑块受负载重力下滑，适配不同朝向的安装需求。
