弧形双安装座柜门拉手结构设计

　　该模型呈现的是一种弧形双座式柜门拉手，主要用于机柜、设备防护罩、工具箱、试验台柜体以及各类工业门体的手动启闭。拉手整体由两端固定座和中间拱形握把组成，固定座贴附在门板表面，握把向外拱起，形成足够的手指伸入空间，操作人员可从正面或侧面抓握，完成拉门、开门或扶稳门体动作。

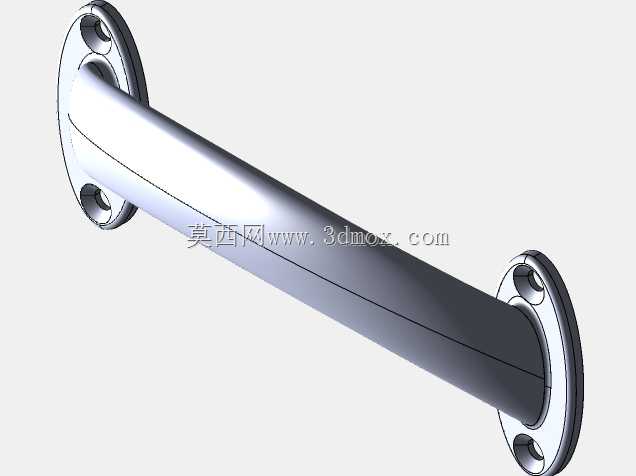

　　从结构形式看，两端安装座采用近似椭圆或圆形法兰面，座体与门板接触面积较大，能够分散拧紧螺钉后的局部压力，避免薄板门板出现凹陷。固定座上预留沉孔或通孔，用于穿过紧固件与门板背面的螺母、预埋螺母或加强板连接。对于钣金柜门，安装时通常需要在门板上对应开孔，并在背面增加补强片；对于木质或复合板柜体，则可配合预埋螺母使用，以提高反复拉拽后的连接可靠性。

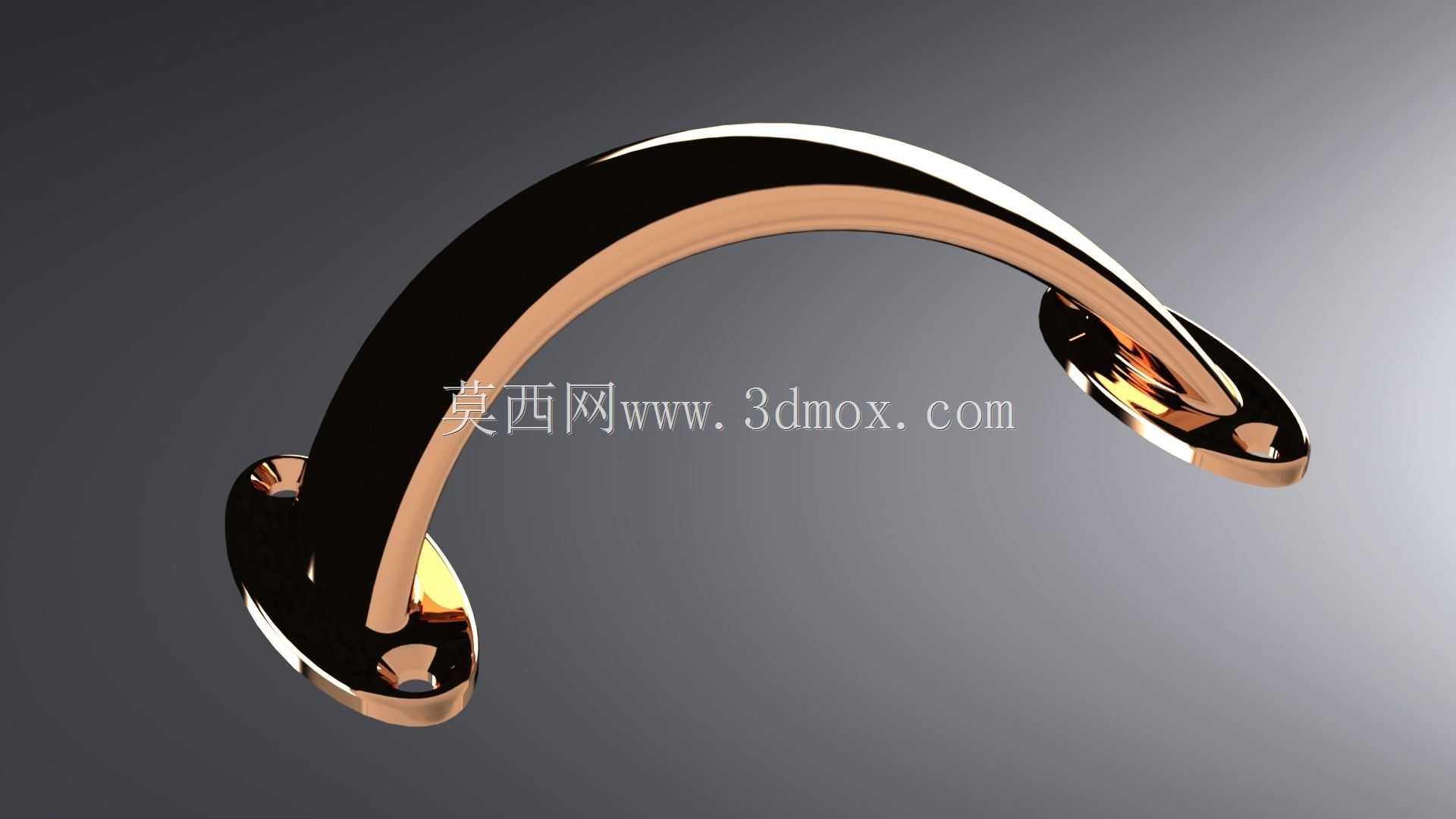

　　中间握把采用连续平滑弧线，截面接近圆形或略带扁形，符合人手抓握习惯。弧形轮廓没有明显棱角，表面在模型中表现为高亮金属质感，适合后续做抛光、镀铬或不锈钢拉丝处理。握把与两端座体之间过渡圆润，既减少应力集中，也便于清洁，不易在转角处积留灰尘。该造型在医疗设备外罩、食品机械护门、检测仪器柜体和高端工具箱上较为常见。

　　设计时需要重点确认安装孔距、握把拱高和座体外形边界。孔距决定两个安装孔在门板上的位置，拱高决定手指空间，而座体直径则影响门板开孔区域和外观比例。若门板较薄，应控制拉手受力方向上的悬臂长度，避免开门时固定座产生过大弯矩；若门体较重或密封门需要较大拉力，可适当加大座体底面尺寸，并增加紧固件数量或选用更高强度的连接方式。

　　建模过程中，握把部分适合采用扫掠方式生成：先绘制两端固定座位置和中间弧形路径，再沿路径建立圆形截面，保证曲率连续。端部与座体连接处需要做相切过渡，避免曲面折痕。固定座底面应与门板安装面保持平行，螺钉孔轴线垂直于门板，这样在工程图中才能直接标注孔位、孔径和沉孔深度。对于需要进行人机校核的场景，还应把拉手放入整机柜体装配中，检查手掌抓握时是否与门框、密封条、锁具或相邻部件发生干涉。

　　该类五金件虽然结构不复杂，但对安装尺寸、表面工艺和受力可靠性要求明确。模型保留了拱形握把、两端法兰座、安装孔以及圆滑过渡特征，可用于柜体外观方案展示、门板装配干涉检查、五金件选型确认以及加工图纸深化。
