大口径高压法兰式固定球球阀

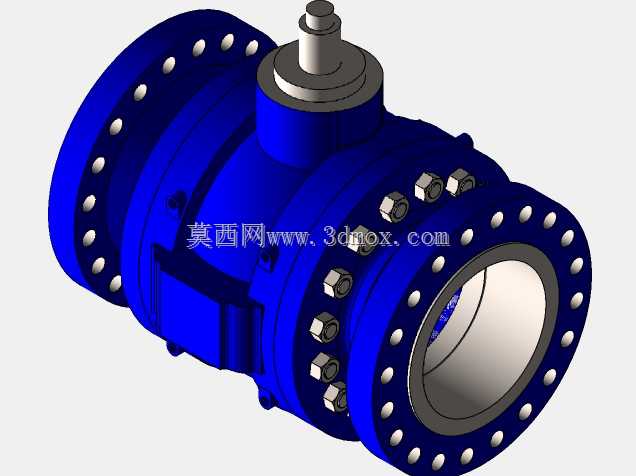

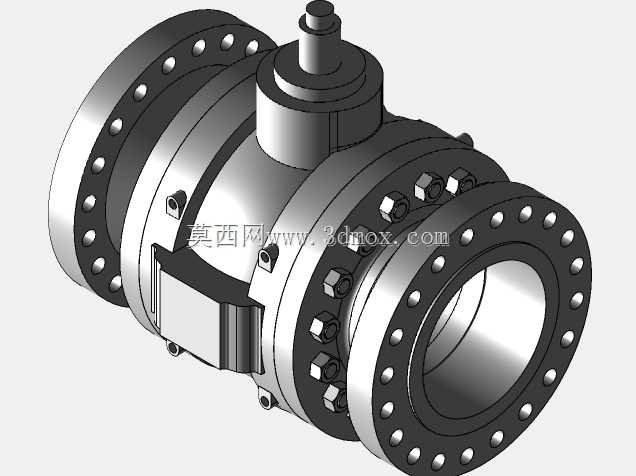

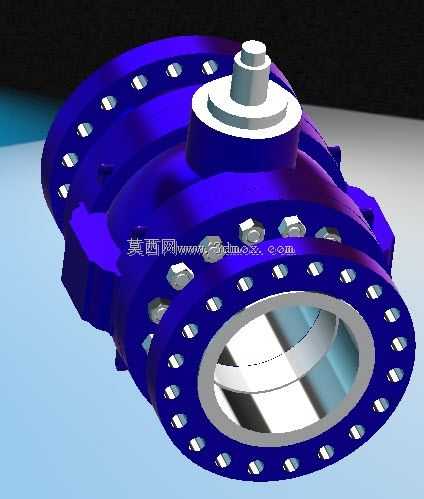

　　这套大口径高压球阀的三维结构，围绕ANSI 600磅级压力工况完成全尺寸建模，公称通径达到12英寸，属于长输管线、高压工艺管网里的核心截断类设备。从现场安装边界来看，阀体两端采用一体式大直径法兰连接，法兰盘沿圆周均匀布置数十个高强度螺栓孔，建模时完整还原了螺栓孔的节圆直径、孔位分布、法兰密封面凸台结构，安装时可直接匹配对应压力等级的管线法兰，两端法兰的同轴度、密封面平面度都按照高压管线施工要求做了结构约束，阀体中段的中法兰采用多组螺栓把合左右阀体与中体，把合面预留垫片安装空间，保证高压介质下的壳体密封可靠性。

　　从实际使用场景出发，这类球阀多用于油气长输站场、大型石化装置的高压工艺管线、煤化工高压水系统、大口径蒸汽截断管路，承担管路全开全关的截断功能，不适合做节流调节——全开状态下球体流道与管线通径完全对齐，流阻几乎和直段管线一致，不会在阀腔内部形成明显介质涡流，输送含少量固体颗粒的介质时也不容易出现局部冲蚀。

　　结构设计上采用固定球结构，大口径高压工况下球体不会被介质压力推向阀座，上下两根阀轴分别对球体做径向定位，阀座采用预紧弹性结构，在低压、高压工况下都能保证密封比压；顶部阀杆延伸出阀体的部分配套填料函、压盖结构，建模时还原了阀杆的台阶定位、填料安装腔、压盖螺栓孔位，现场装配时可依次填入填料、压紧紧固件，实现阀杆动密封，防止高压介质从转动部位外漏。阀体外部的加强筋沿中法兰、两端法兰之间的壳体外壁布置，对应600磅级的高压强度要求，避免壳体在水压试验、工况超压时出现局部变形。

　　建模过程中把所有装配配合关系都做了还原：球体和阀座的密封面配合间隙、阀杆和球体顶部的传动榫槽配合、螺栓和通孔的穿装间隙、手轮或执行机构连接的顶部法兰尺寸都预留了选型余量，工程师在做管线布置时，可以直接调取模型核对设备安装总长、阀杆顶部操作高度、法兰外缘到管线中心线的径向尺寸，提前预留操作维修空间，避免现场管线排布和阀件、执行机构出现干涉。
