风冷蛇管翅片式紧凑冷凝换热结构

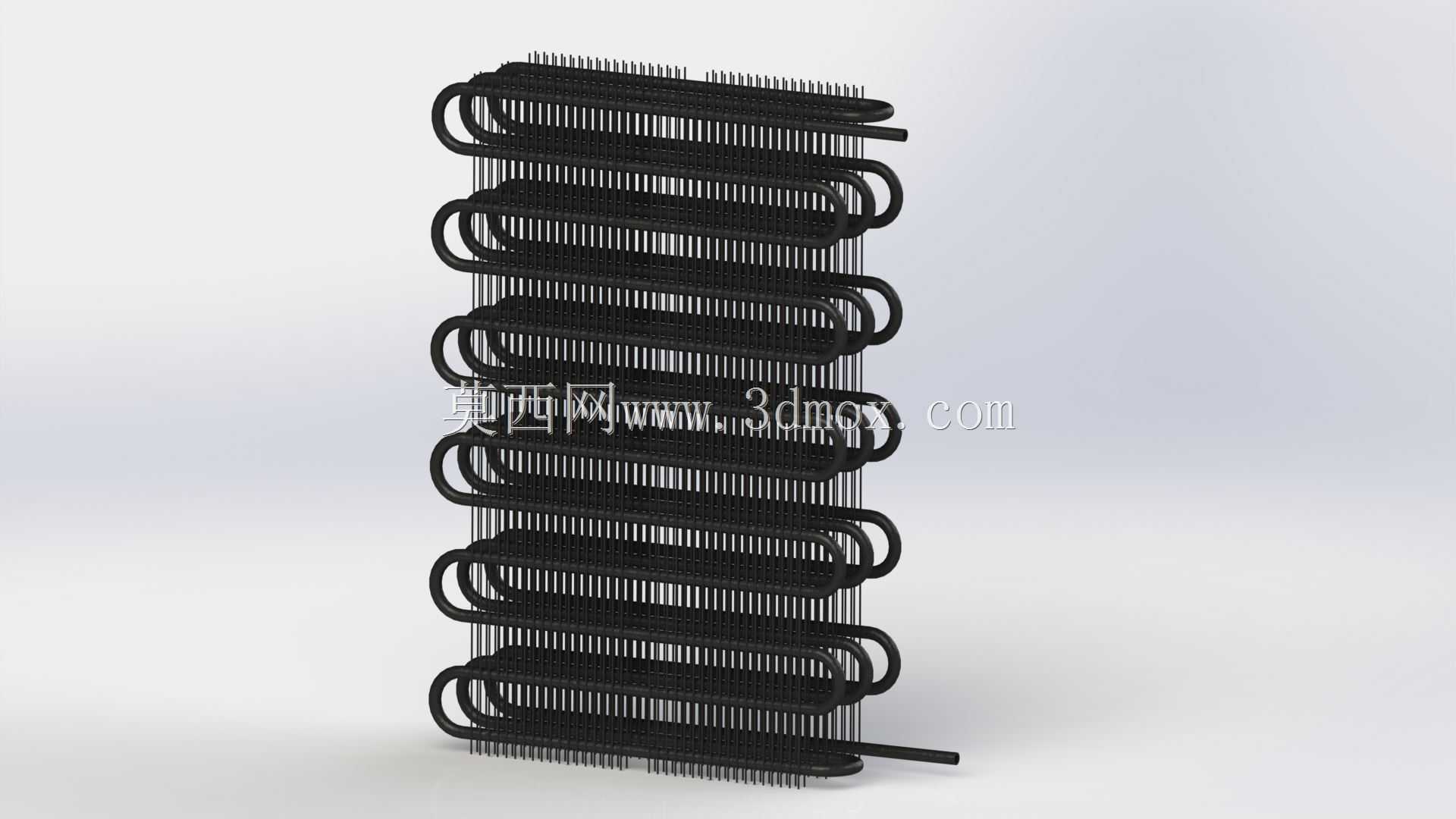

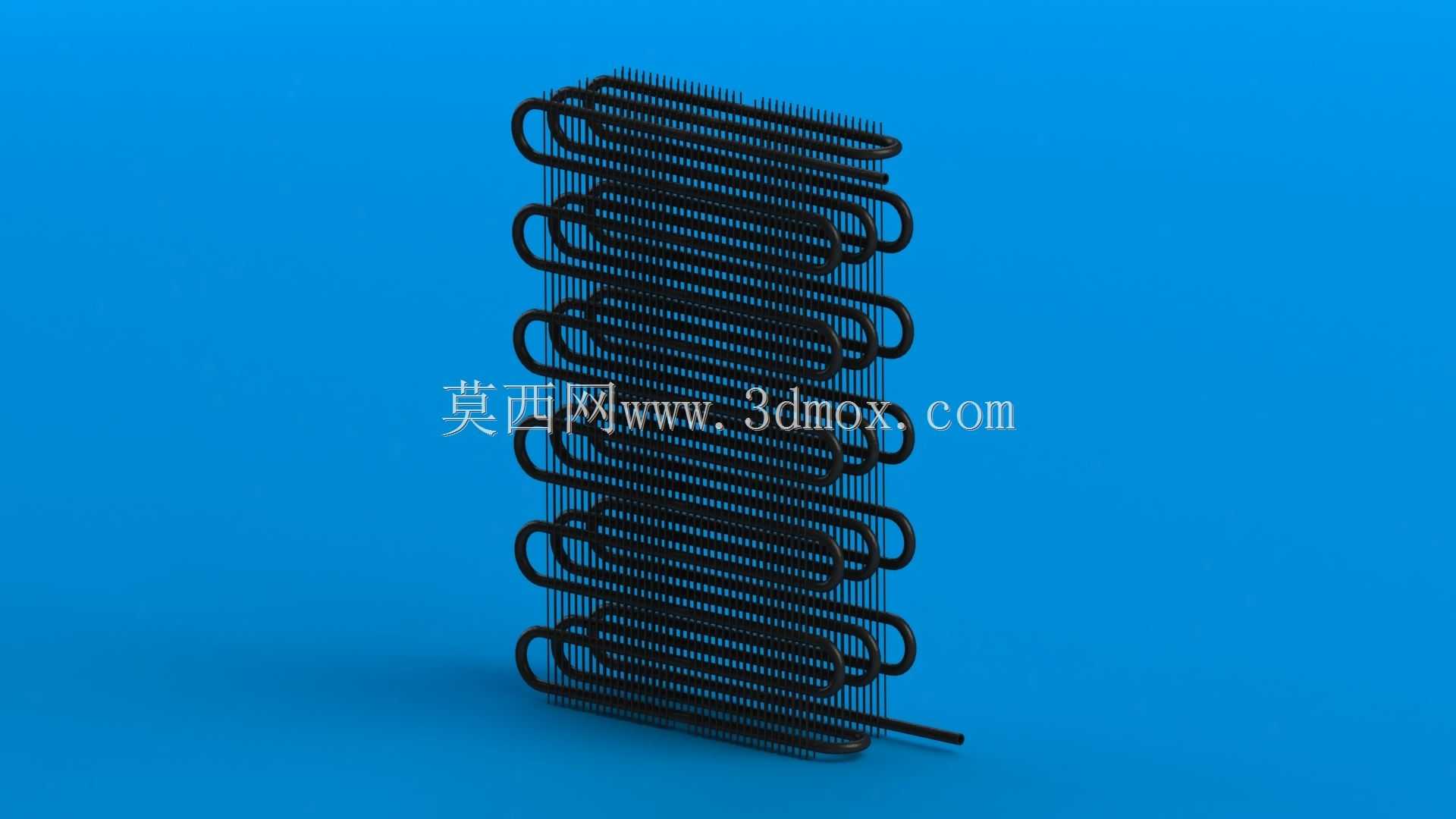

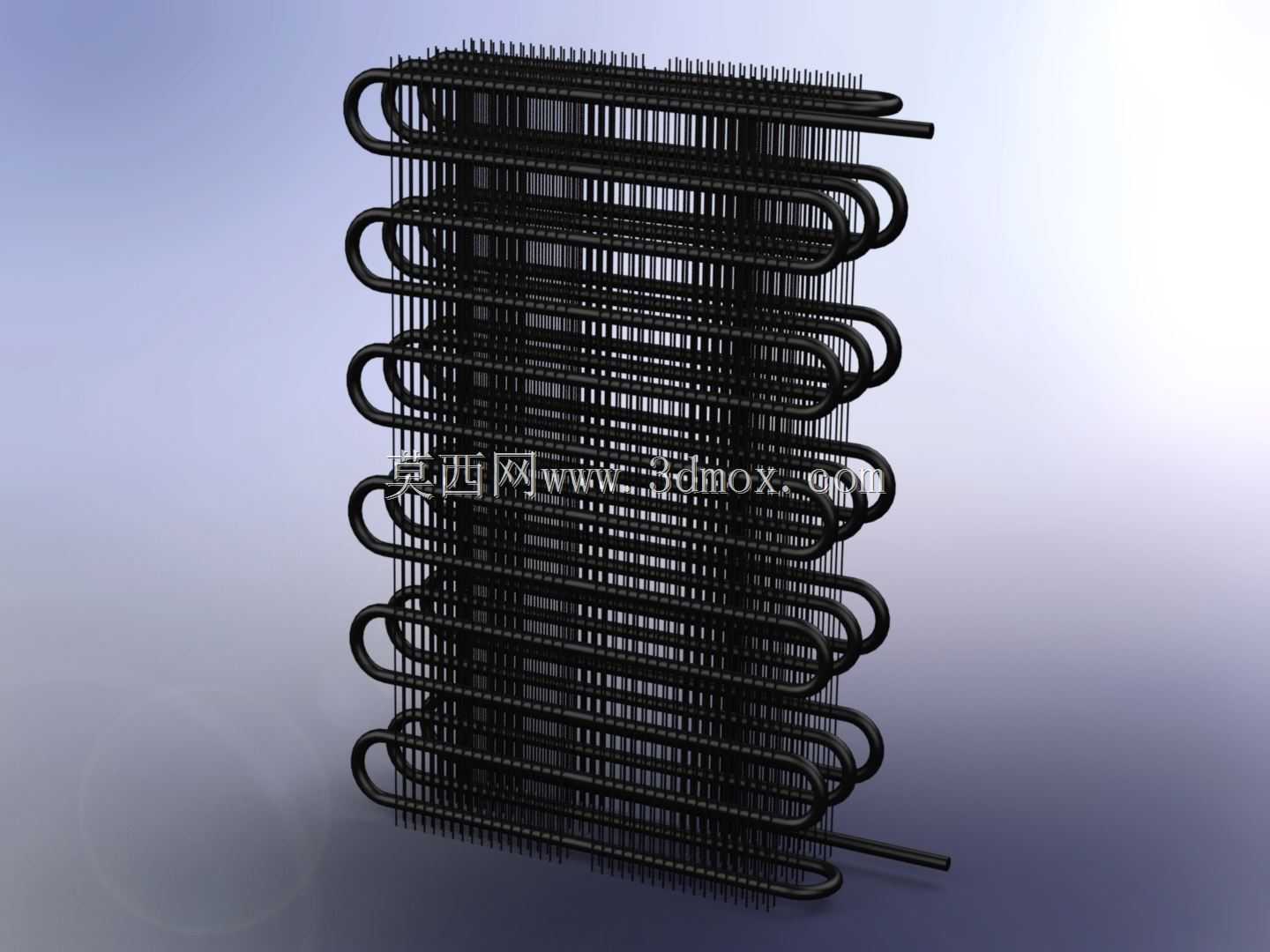

　　这套换热结构面向中小型暖通空调、商用冷柜、工业冷水机组与风冷热泵单元开发，核心任务是把压缩机排出的高温高压气态制冷剂逐步冷却，完成相变并转为高压液态，为后续节流与蒸发回路提供稳定工况。整体采用蛇形盘管往复折返布置，管路在有限立面内形成多层流道，制冷剂沿管程连续流动，沿途通过管壁与密集肋片把热量释放给横向掠过的空气。相比裸管结构，翅片显著扩展了空气侧换热面积，使管内制冷剂冷凝放热与管外空气对流之间的热阻更均衡，这也是风冷冷凝器在占地受限场合常用的布置方式。

　　从结构设计角度看，盘管弯头保持一致的弯曲半径，既控制弯管处壁厚减薄与流动阻力，也让多层管排之间形成规整间距。直管段贯穿薄翅片，翅片沿管长密集排列，片距需要兼顾换热效率、空气压降与积尘维护：片距过小会提高迎面风速下的阻力，对风机静压要求更高；片距过大则单位体积换热面积下降，紧凑性减弱。模型中管路进出口位于组件侧下方，便于与压缩机排气管、储液器或干燥过滤器管路对接，也能在装配时预留焊接和检修空间。

　　外形边界呈立式长方体趋势，蛇管在高度方向多层叠加，深度方向保留空气流通通道，宽度方向由弯头和集管连接决定。选型布置时不能只按换热芯体轮廓预留空间，还应在四周留出风机进风、出风、管路弯折、阀件安装和维护抽拉距离。若用于箱式机组，芯体通常贴近风道或机组侧板安装，迎风面应避免被横梁、线缆和管路遮挡；若用于开放风冷单元，需要考虑环境风向、脏堵风险以及冬季低压控制。

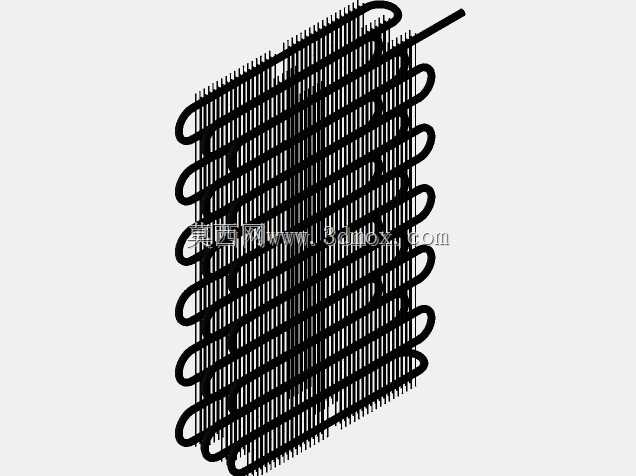

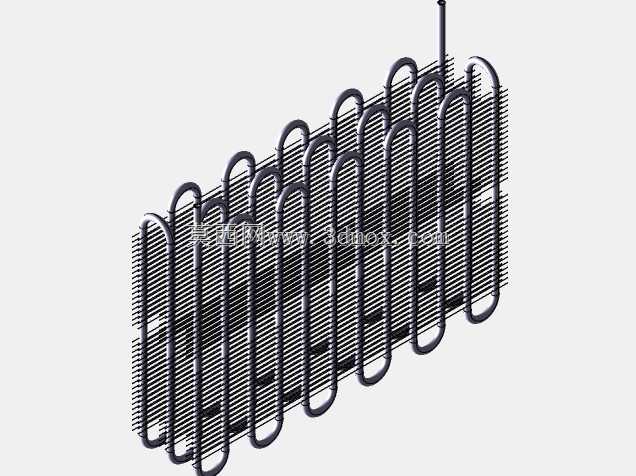

　　建模时可按管道路径、翅片阵列、弯头过渡和接口方位拆分表达。管路中心线应先确定层间距、排距和弯头半径，再生成实体管壁，便于检查弯管干涉与最小装配间隙；翅片可用阵列方式体现片距和穿管关系，工程图纸中则应重点标注芯体有效高度、宽度、厚度、接管规格、迎风面面积及安装孔位。该结构没有复杂运动部件，性能关键在于流道连续、翅片贴合、空气流场均匀以及安装边界清晰。
