三星并排冰箱翅片式制冷蒸发器结构

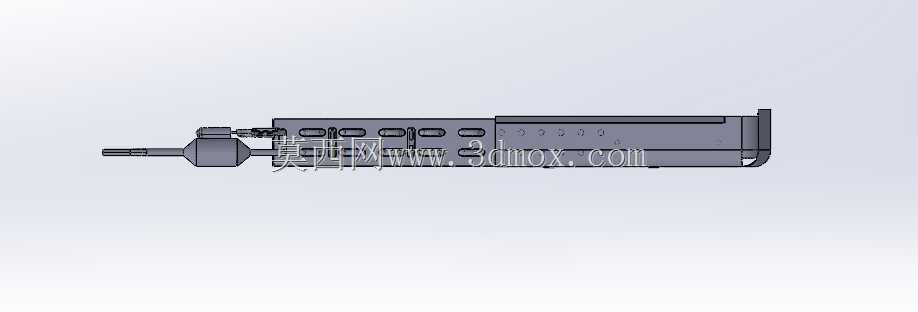

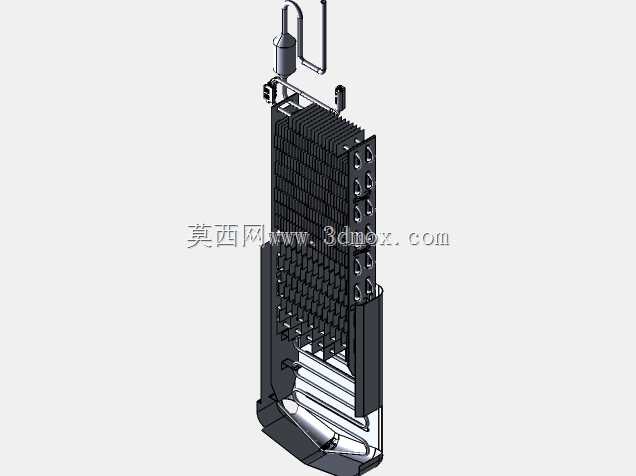

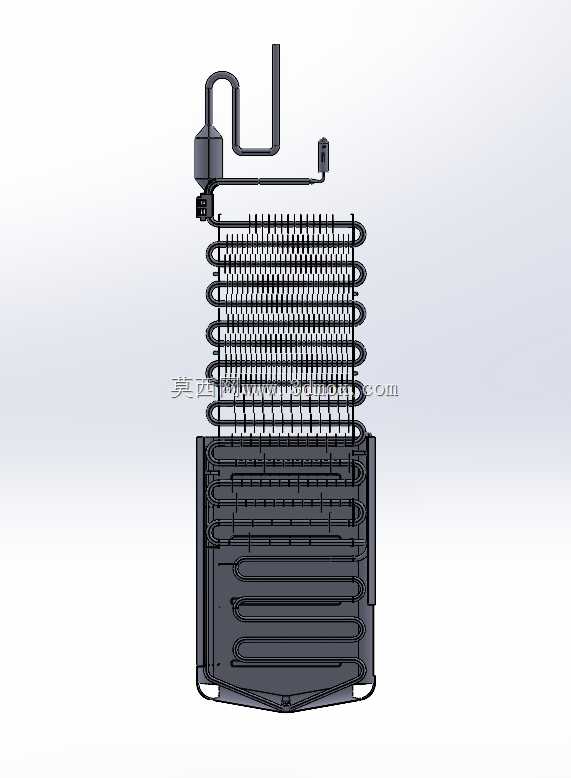

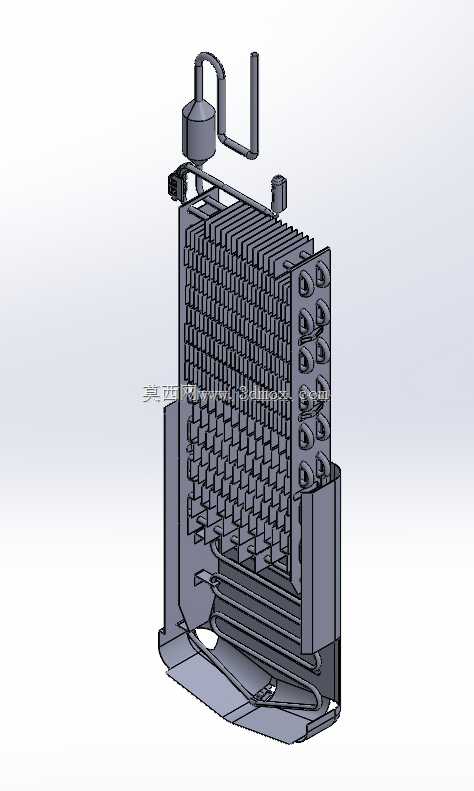

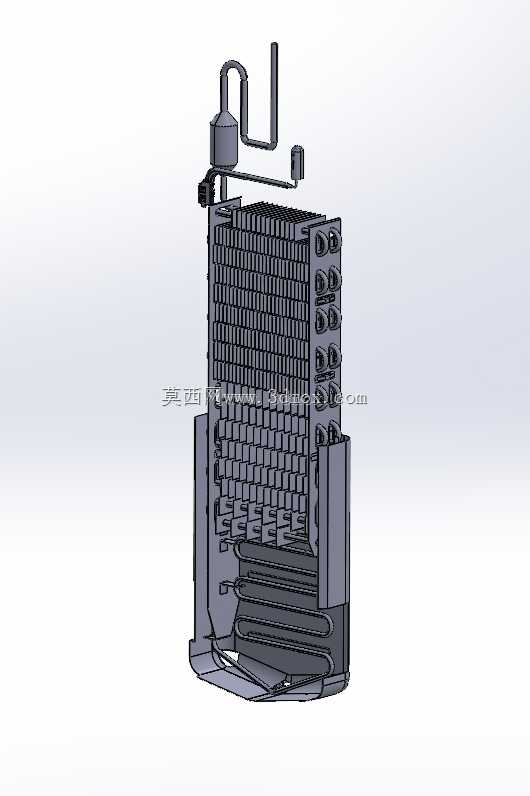

　　该三维结构对应家用并排式冷藏冷冻箱体内部的制冷换热核心部件，整体采用立式紧凑布局，适配冰箱后背夹层的狭长安装空间，在有限的腔体深度内完成冷媒相变吸热、强制对流换热的功能落地。从结构组成来看，主体换热段采用密集排布的翅片栅格结构，多组冷媒流通管路沿翅片组侧向分层布置，管路端部通过集流管汇通，顶部延伸出冷媒进出管、分液罐与连接接头，底部预留接水导流与安装支撑边界，所有管路走向、接头位置、翅片间距均按照冰箱内胆装配公差完成匹配。

　　从实际制冷工况出发，这类蒸发器承担冰箱内部冷量输出的核心作用：低温低压冷媒在管路内部流动相变，通过金属翅片扩大与箱内空气的接触面积，配合风道内循环风机带动空气横向穿过翅片间隙，完成箱内热量的持续带走，实现冷藏、冷冻舱室的温降维持。设计阶段首先要约束整体外轮廓边界，蒸发器总高度、宽度、厚度必须完全嵌入冰箱后背保温层预留的安装腔，侧向管路接头不能与风道泡沫、内胆壁发生干涉，顶部引出的连接管需要预留折弯余量，适配压缩机舱与蒸发器舱之间的走管路径，避免装配阶段强行掰管造成管路应力集中、冷媒泄漏隐患。

　　翅片的排布间距经过换热效率与结霜工况的双重校核：间距过小会在冰箱长期运行结霜后堵塞风路，增大循环风阻，降低换热效率；间距过大则会缩减单位体积内的换热面积，浪费箱内宝贵安装空间。侧向分层布置的多路管路通过分液结构保证冷媒在各流路内分配均匀，避免部分管路冷媒偏流导致局部换热失效、表面结霜不均的问题。底部的支撑结构同时兼顾接水盘的对位，化霜阶段产生的融水可以顺着翅片表面导流至底部接水区域，通过排水通道引出箱外，避免积水结冰封堵风道。

　　建模过程中完整还原了翅片阵列、管路折弯、分液罐体、安装固定卡扣、侧向接头的全部细节，结构工程师可以直接基于该模型核对冰箱内胆、风道泡沫、保温层、化霜加热组件的装配干涉，也可以据此调整管路折弯半径、翅片覆盖范围、安装脚位的匹配尺寸，为家用制冷设备的换热系统选型、结构改型提供完整的三维参照。
