小型交流齿轮减速感应电机结构

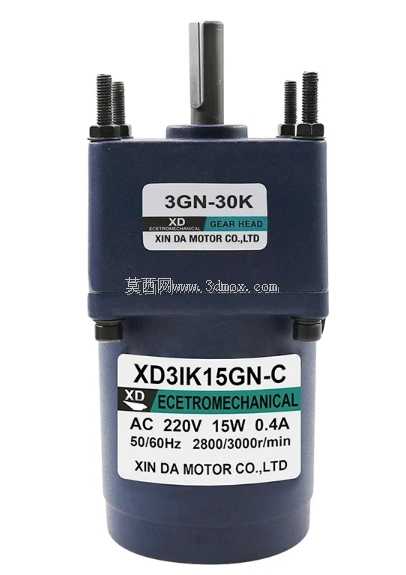

　　这套小型交流齿轮减速感应电机结构，面向轻工自动化、输送定位、小型工装和设备改造中常见的低速大扭矩驱动需求。整机由上部齿轮减速箱与下部感应电动机组合而成，前端采用居中输出轴，箱体四角布置安装螺柱，能够直接固定在设备侧板、支架或安装座上。齿轮箱铭牌区域标识3GN-30K减速头，电机本体标识XD3IK15GN-C，属于小功率交流电机与齿轮头一体化布置形式，适合空间紧凑、负载连续运转、转速需要降低的场合。

　　从实际使用看，这类电机常见于小型皮带线、分拣机构、转盘、给料装置、包装辅助机构、阀门驱动、实验台架以及自动化工装中。设备需要的不是电机裸轴高转速，而是经过齿轮头降速后的稳定输出，因此建模时必须把电机筒身、齿轮箱外形、输出轴、紧固螺柱、接线相关结构和安装边界同时表达清楚。输出轴位于减速箱顶部中心，轴端带有键槽特征，用于与联轴器、链轮、同步带轮或负载法兰传递扭矩；四角螺柱高出箱体表面，既承担减速箱与电机之间的拉紧作用，也可作为整机安装时的定位参考。

　　结构设计上，上部齿轮箱采用近似方形外轮廓，边角过渡圆润，内部容纳多级齿轮传动；下部电机为圆筒形机壳，两段之间通过止口和紧固件保持同轴。齿轮箱端面与电机筒身直径存在明显台阶，布置设备时不能只按圆柱电机外径预留空间，还需要给方形齿轮箱、侧向固定件以及顶部螺柱留出维护和装配间隙。输出轴中心高、轴径、键槽宽度、螺柱间距和箱体高度是选型校核中的关键边界，尤其在多台电机并排安装或嵌入狭小机架时，顶部螺柱和接线位置会直接影响护罩、线槽和连接板的设计。

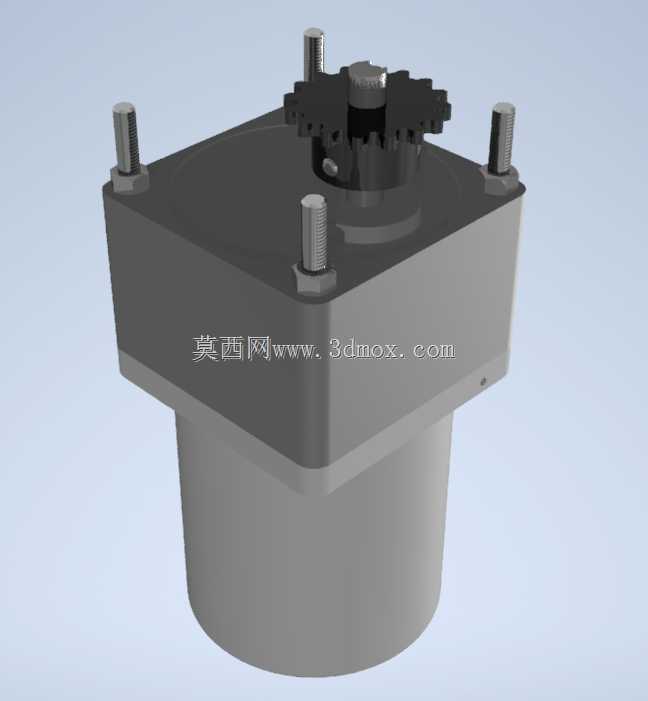

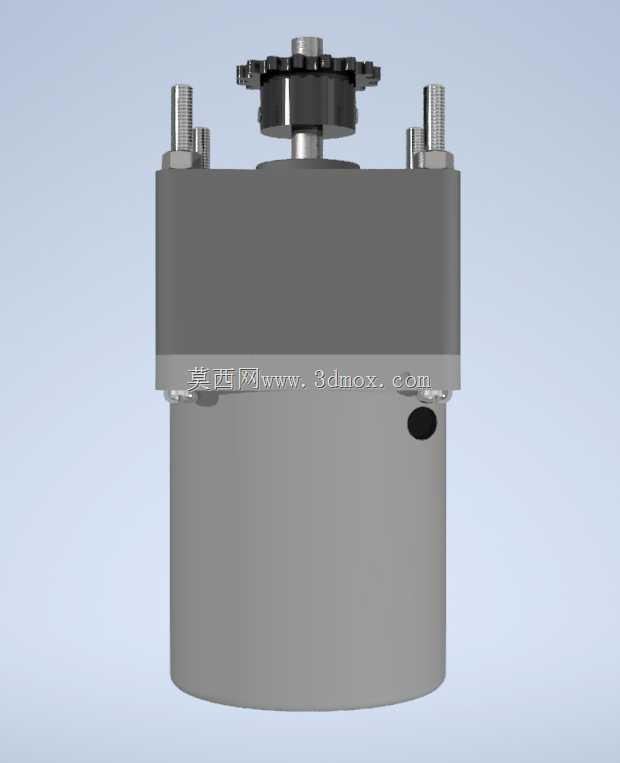

　　三维结构表达重点在于还原装配关系，而不是单纯堆叠外观。齿轮头外壳、电机外壳、前端输出轴、轴上键槽、四角螺栓、铭牌贴面和底部轮廓均需要分层建模，便于后续生成工程图、干涉检查和安装板开孔。方形减速箱的安装面可作为主要基准，输出轴轴线应与电机轴线保持一致；螺柱位置相对输出轴中心对称，建模时可通过镜像和阵列保证孔位关系。铭牌区域虽然不参与承载，但在设备维护和备件确认中很重要，外观位置应与实物一致。

　　选型时还要关注减速后输出转速、允许扭矩、冲击负载和工作制。小功率感应电机本身转速较高，经过30K规格齿轮头后，输出转速显著降低，同时扭矩被放大，但齿轮箱承受能力存在上限，频繁正反转、卡滞或径向带轮拉力过大时，需要校核轴承受力和键连接强度。若负载通过链轮或皮带轮侧向挂接，应尽量让受力点靠近轴根，减少悬臂弯矩；若采用联轴器直连，则应保证负载轴与电机输出轴同轴，避免偏心造成噪声、发热和齿面异常磨损。

　　在设备布局中，该类电机的优势是集成度高、安装方式直接、外围配套简单。模型可用于安装板设计、护罩避让、传动件选配以及维护空间确认。工程人员在调用此类结构时，应把输出轴高度、齿轮箱外形包络、螺柱伸出长度、电机筒身外径和接线方向一并纳入总装，而不是仅依据功率名称进行布置。
