DIN3091标准实心钢丝绳套管滑轮

　　该构件为钢丝绳传动系统里的导向承力件，整体采用偏心盘式带槽轮体结构，轮缘外周加工出与钢丝绳外径匹配的圆弧绳槽，钢丝绳绕入槽内后可在载荷牵引下顺畅转向，避免绳索在偏载拉动时出现脱槽、跳绳、硬折角的问题，在车间起重吊具、索道张紧机构、电梯曳引旁导、港口卷扬牵引、工程机械变幅拉索这类场景中作为核心导向部件使用，承担绳索转向、张紧力传导、降低绳索磨损的作用。

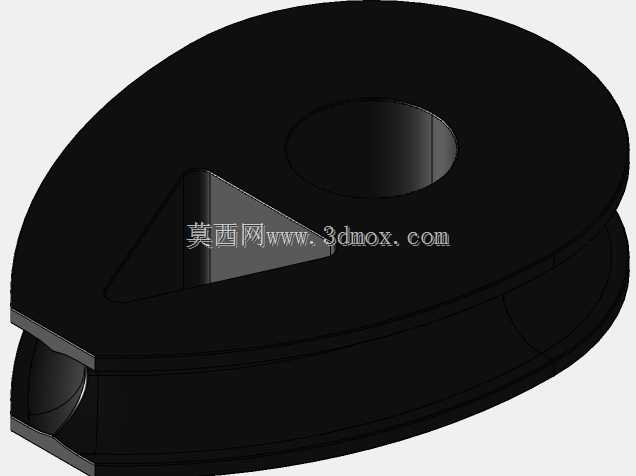

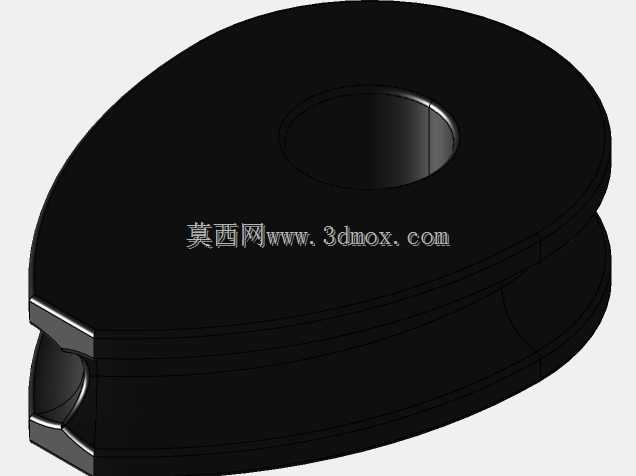

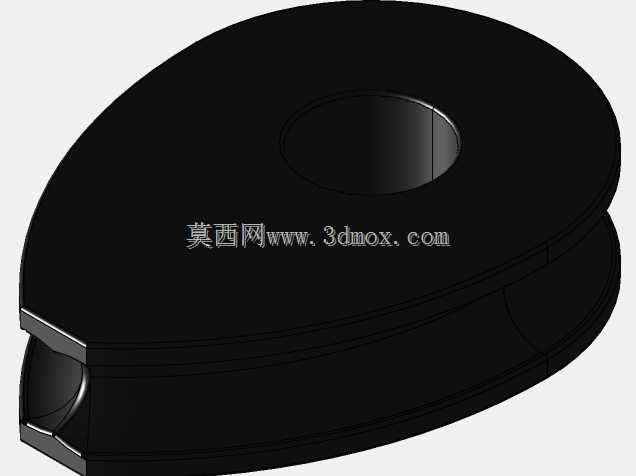

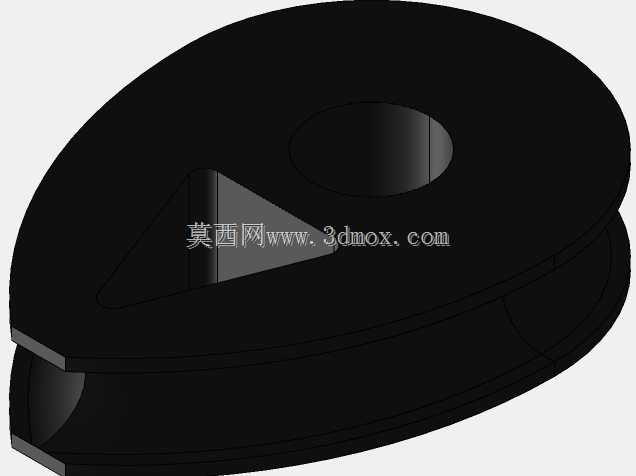

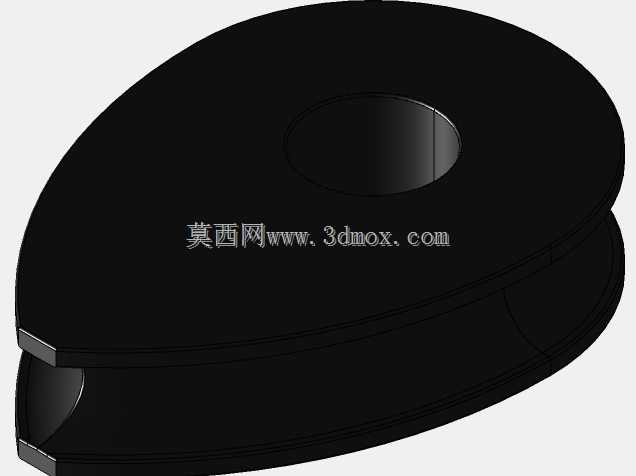

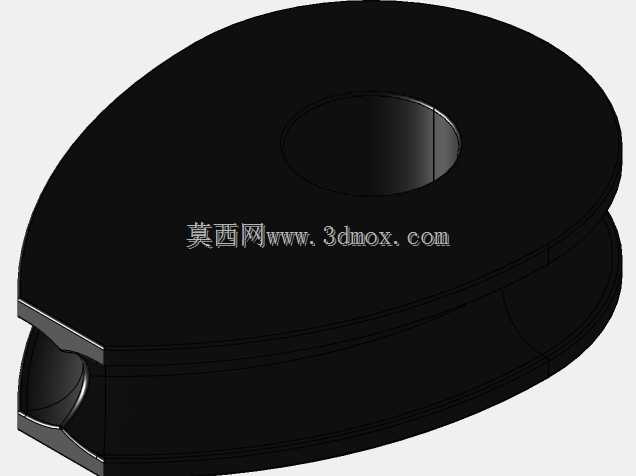

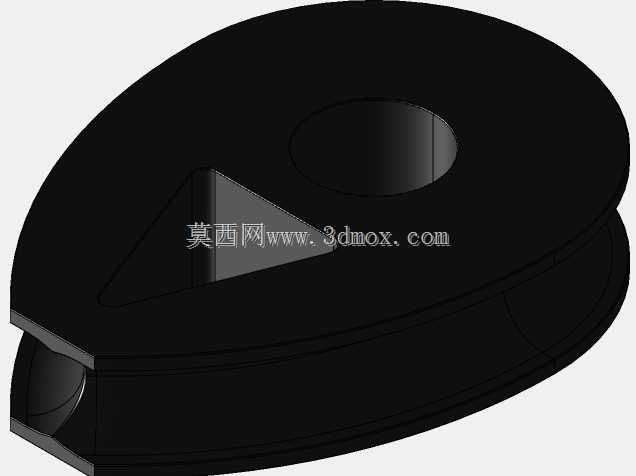

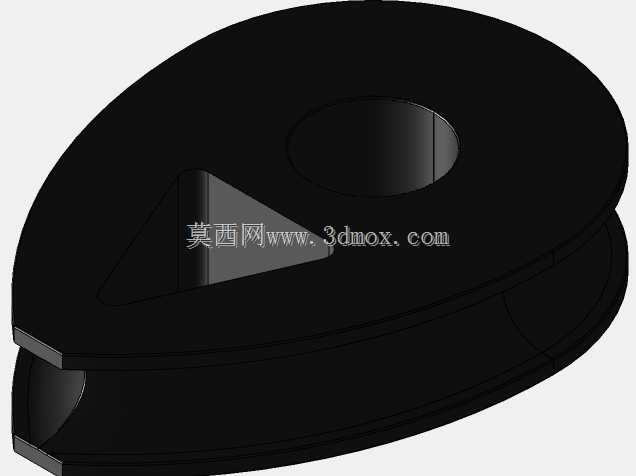

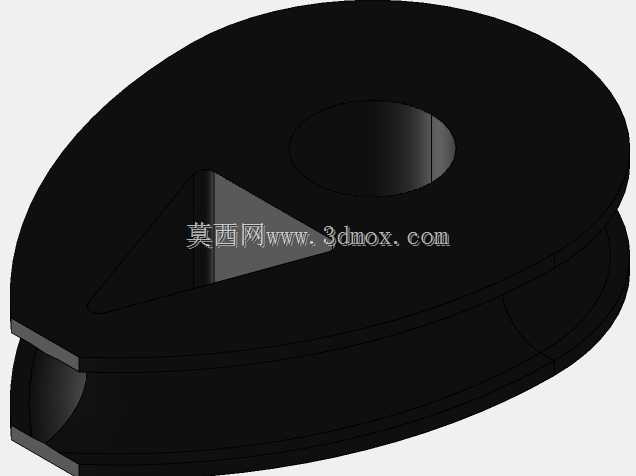

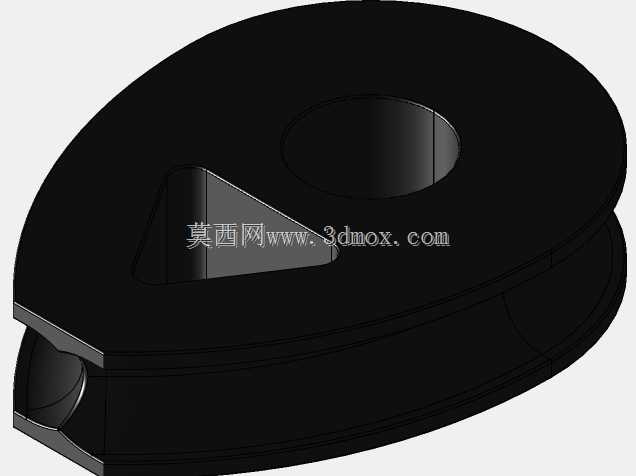

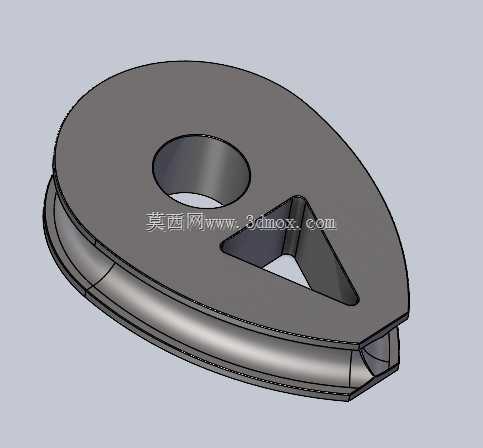

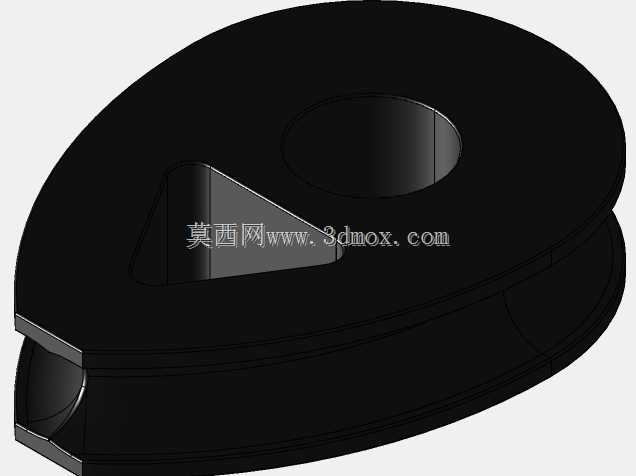

　　从结构设计逻辑来看，轮体采用厚壁实心铸钢坯加工成型，整体轮廓为偏心水滴形，中心开设贯通的轴承安装孔，用于穿入转轴或配套轴承座，偏心侧开出三角形镂空减重窗口，在不削弱轮缘绳槽承载强度的前提下，削减轮体非受力区域的冗余重量，降低转动惯量，让绳索牵引启停时轮体跟随响应更灵敏，不会因轮体自重过大拖慢绳索动作，也减少转轴的径向承载负担。轮缘的绳槽截面做了圆角抛光处理，槽底圆弧半径略大于配套钢丝绳的公称半径，绳索贴合时接触面积更大，不会出现绳索局部被棱边剪切的情况，轮体两侧的凸缘高出绳槽顶面，即便绳索出现小幅横向窜动，也会被凸缘挡回槽内，杜绝脱槽卡滞故障。

　　安装边界层面，中心安装孔的同轴度是加工管控的核心，孔端面与轮体端面预留了轴承轴向定位的贴合面，装配时轴承压入中心孔后，轮体可绕转轴自由回转，三角形镂空窗口同时可作为装配时的吊装对位孔，也方便日常运维时观察内部轴承的润滑、磨损状态。轮体的偏心外形并非随意设计：当该滑轮作为绳索张紧轮使用时，偏心轮廓可配合张紧摆臂的回转轨迹，在绳索伸长松弛时自动靠自重摆转补偿张紧行程，无需额外加装张紧弹簧即可维持绳索预紧力，适配长距离绳索传动的热胀冷缩、长期拉伸蠕变带来的长度变化。

　　实际工况中，铸钢材质的轮体表面经过淬火硬化处理，绳槽工作面硬度高于钢丝绳丝的表面硬度，长期往复摩擦下绳槽不会快速磨出深沟，延长整套绳索机构的维护周期；轮体侧边的三角镂空同时规避了实心圆盘转动时的风阻损耗，在高速卷扬场景下运转更平稳，不会出现轮体积存杂物卡滞绳索的问题。设计建模时完全贴合DIN3091绳索套管的配置规范，不同绳索直径对应的槽深、槽宽、凸缘高度参数均按标准系列匹配，可直接对应不同吨位的牵引载荷选型，装配时只需保证中心转轴的支承跨距覆盖轮体厚度，两侧留出绳索进出的弯折空间即可完成布设，无需额外定制复杂安装支座。
