偏心圆孔加工专用偏移钻孔夹具

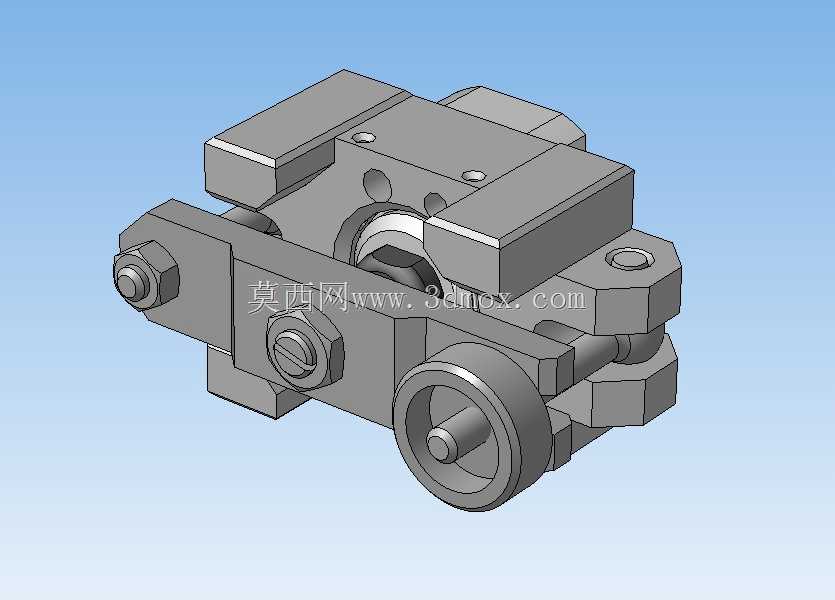

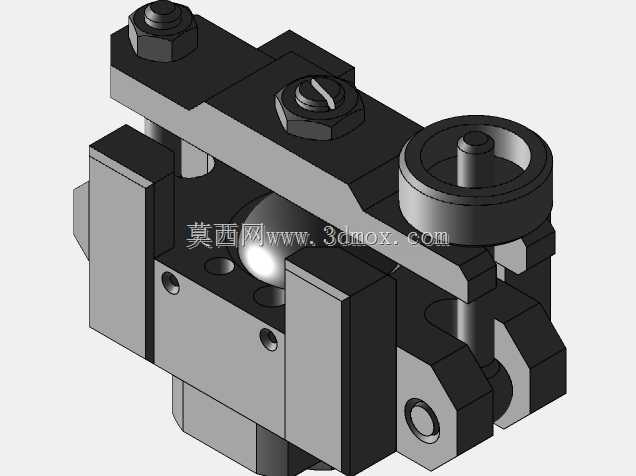

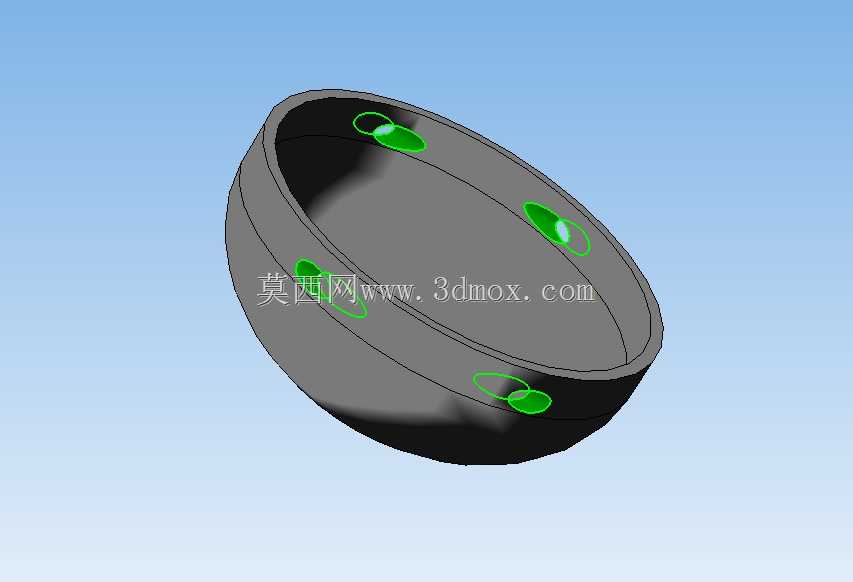

　　在盘套类、短圆柱类零件的批量钻削工序里，经常会遇到孔轴线与工件自身回转轴线不重合的偏心孔加工需求，普通台钻或摇臂钻直接划线找正的方式，单件辅助耗时久、孔位同轴度与偏心距一致性很难稳定，这套偏移钻孔夹具就是针对该类工序开发的专用工装。整套夹具采用分体叠层式结构布局，底座作为整个工装的安装基准，底面预留标准T型槽安装位，可直接适配CA6140车床配套钻床工作台、台式钻床工作台的装夹接口，整体长宽高控制在小型工装的常规边界内，不需要对原有设备工作台做二次改造，吊装、移位单人即可完成。夹具核心的偏移调节单元采用双滑块导向结构，两块对称布置的上夹块通过平导轨与底座连接，侧面布置调节螺杆与锁紧螺母，

　　转动侧方带滚花的手轮即可带动夹块沿导轨横向平移，偏心距的调节量可配合块规或百分表直接标定，调整到工艺要求的偏移量后，通过夹块顶部的内六角紧固螺钉锁死滑块位置，避免钻削过程中受切削力出现滑移。工件装夹区域采用V型定位面搭配快压结构，圆形工件放入V型槽后自动完成径向定心，前端的偏心转轴压块通过销轴联动，扳动侧面的锁紧扳手即可带动压块压紧工件外圆，装拆单件工件不需要反复拧动多组螺栓，大幅缩短上下料的辅助时间。夹具末端设置的定位滚轮组件，一方面作为工件轴向定位的靠挡，限制工件沿自身轴线方向窜动，另一方面在加工长料时可作为辅助支撑，抵消钻头切入时的径向颤振。整套结构的受力路径经过明确校核：钻削产生的轴向进给力直接通过夹块传递到底座底座，

　　横向切削分力由导向导轨的侧压面承担，锁紧螺杆仅承担锁止预紧力，不直接承受切削载荷，长期使用后导轨面磨损也可通过更换镶条补偿间隙，不会整体报废工装。现场工序排布时，该夹具可直接安装在钻床工作台上，先根据零件图纸要求的偏心距调整滑块位置、试钻首件送检，合格后即可批量连续作业，不需要每一件都重新划线找正，特别适合阀门阀瓣、偏心轴套、法兰偏心孔类零件的中小批量生产，工装的所有活动配合面都预留了润滑注油孔，日常维护仅需要定期加注锂基脂、清理钻屑即可，维护门槛极低。
