冰箱水平玻璃框架夹持定位工装

　　这套夹持定位机构主要服务于冰箱门体或箱胆装配线上的水平玻璃框架工序，针对玻璃搁架、门框饰条在预装、涂胶、螺钉紧固或检测时需要稳定承托的问题而设计。现场工件通常为矩形框体，面积较大、刚性偏弱，直接平放于普通工作台容易出现边角悬空、贴合面压伤或定位基准漂移，因此机构采用上方横梁压紧与下方托架承托相结合的方式，使玻璃框架在翻转、搬运和装配过程中保持确定姿态。

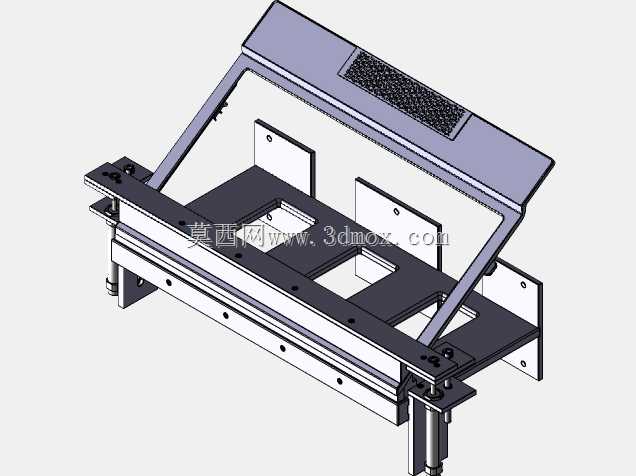

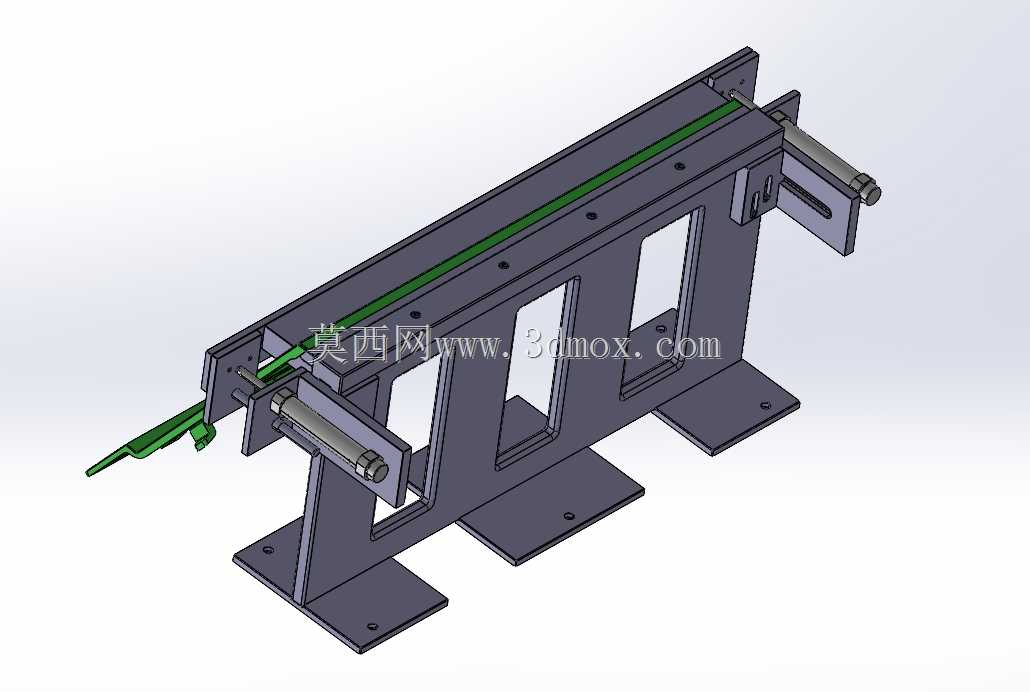

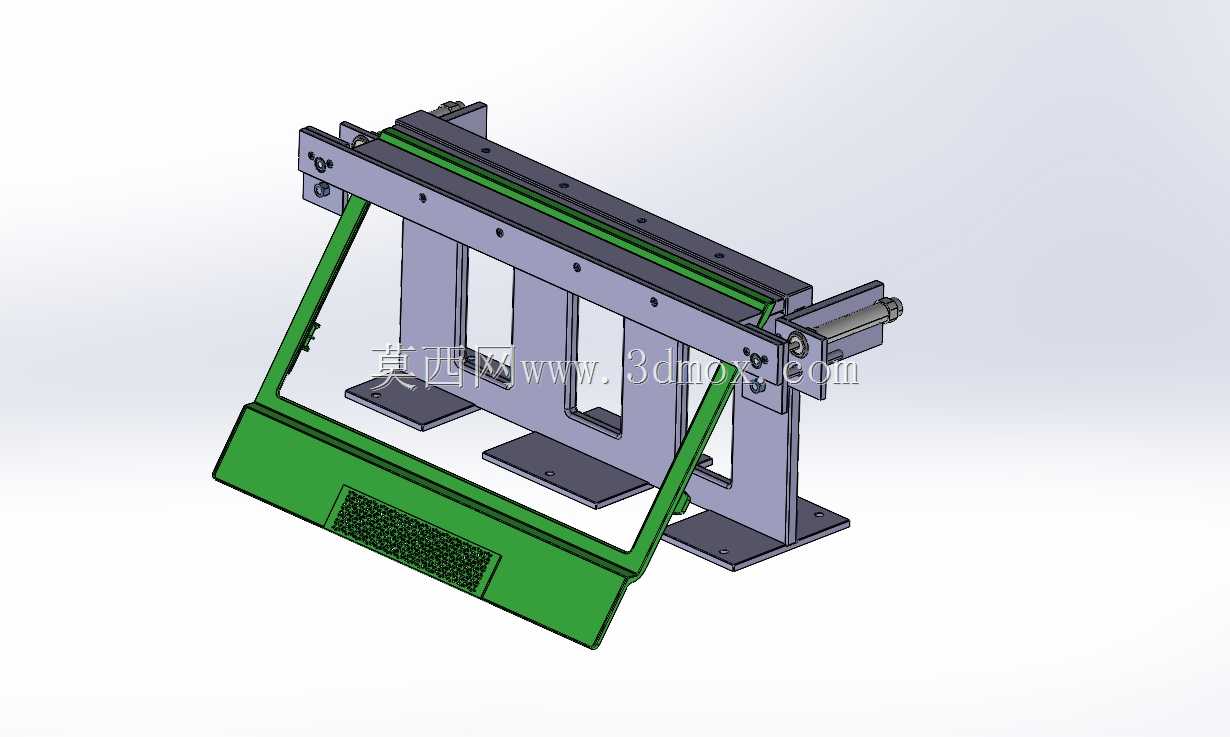

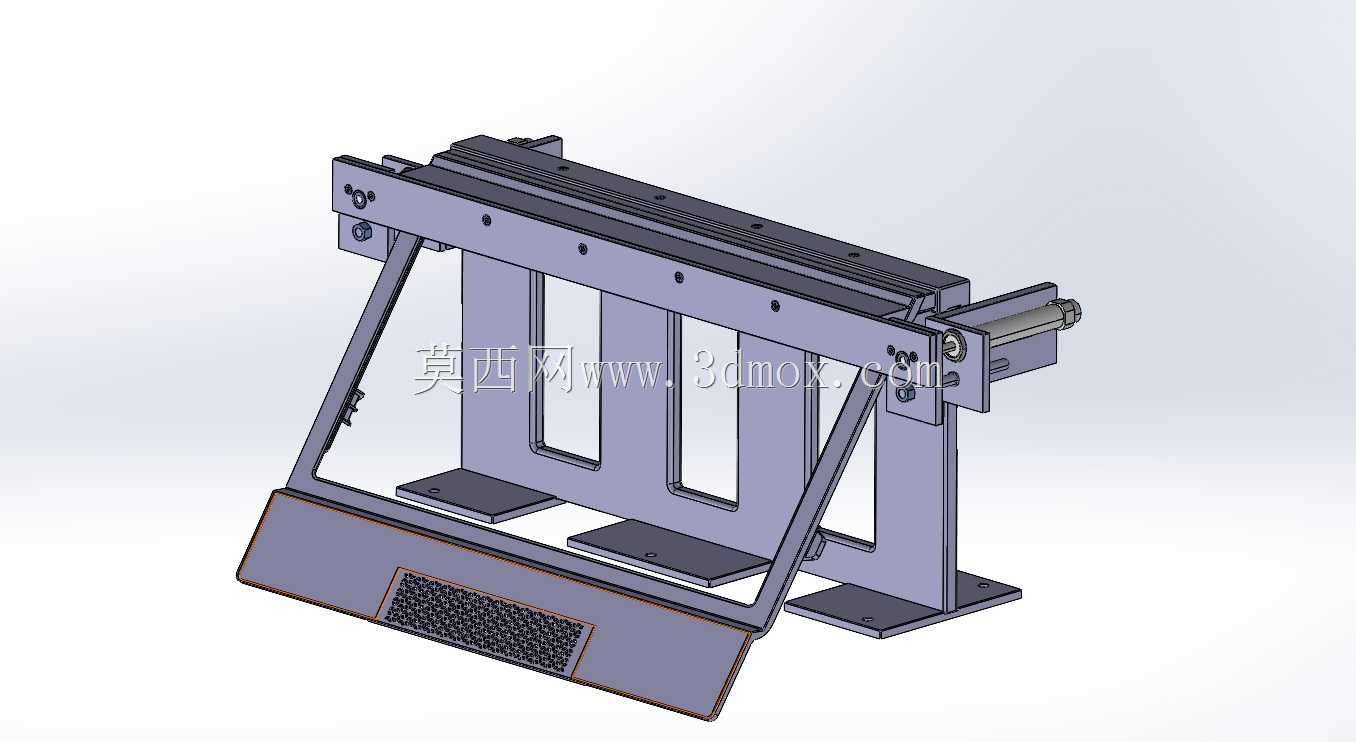

　　从结构布局看，装置主体由立式支撑座、横向压梁、侧向翻转连杆、绿色承托框架以及端部驱动元件组成。两根立式支座通过底板与线体或工位台架连接，底板上预留安装孔，便于按现场节距固定；上部横梁沿工件长边布置，压点分布在框架边缘而非玻璃可视区域，避免集中载荷作用于易碎面。承托框架的轮廓跟随工件外形，绿色构件形成近似U形的托举边界，既让出中间装配操作空间，又能在工件下放时限制前后左右窜动。

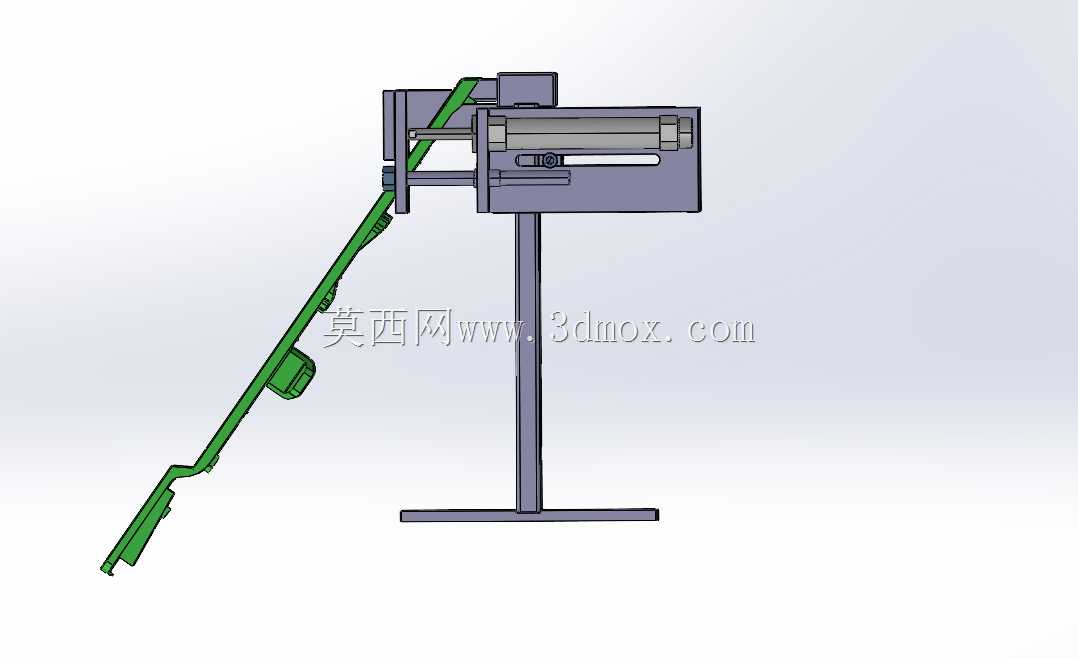

　　端部气缸或类似直线驱动件用于提供压紧与释放动作，连杆机构则把驱动力传递到翻转托框，使工件能够在水平取放和倾斜作业姿态之间切换。这样的设计考虑了人因工程：操作人员在水平位置放入玻璃框架后，机构将其稳定夹持，再翻转到便于安装饰条、缓冲块或铰链件的角度；完成工序后回位，外部机械手或人工均可取件。压梁与托框之间保留了调整余量，可通过垫块、限位螺钉或更换仿形托块适应相近规格产品。

　　建模时需要重点控制安装边界：底部支座间距决定整机占地宽度，横梁高度决定工件上料空间，翻转半径则关系到与周边护栏、输送辊道和机器人抓具的干涉。玻璃件属于脆性件，接触面应布置聚氨酯、尼龙或橡胶类缓冲材料，压紧力不宜过大，限位以面接触和边定位为主。框架焊接或钣金成型后需保证两支承面共面，防止玻璃装配后产生内应力。整体结构兼顾了专用工装的定位可靠性与换型便利性，适合在家电预装工位、门体分装线及玻璃件辅助装配单元中使用。
